综合布线工程|网络综合布线|机房网络综合布线 -pg电子游戏官网官方网站

发表时间:2019-08-05 人气:12861

综合布线系统由6个子系统组成:1、工作区子系统 2、水平子系统 3、管理子系统 4、垂直干线子系统 5、设备室子系统 6、建筑群子系统。



随着现代信息技术的进步,智能建筑得到了飞跃的发展。综合布线的信息传输速率已由低速l0m/s发展到100m/s1000m/s以上。综合布线产品的类型也由cat3发展到了cat5cat5ecat6cat6acat7双绞线。然现在市场上大部分综合布线线缆采用cat5ecat6a,来满足企业百兆以及千兆到桌面的发展需求。




工作区子系统:

指由配线(水平)布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成。一个工作区的服务面积可按510平方米估算,每个工作区设置一个电话机或计算机终端设备,或按用户要求设置。工作区的utp/ftp跳线为软线材料,即双绞线的芯线为多股细铜丝,现在主流的跳线都采用cat5e或者cat6双绞线缆,长度不应超过5m

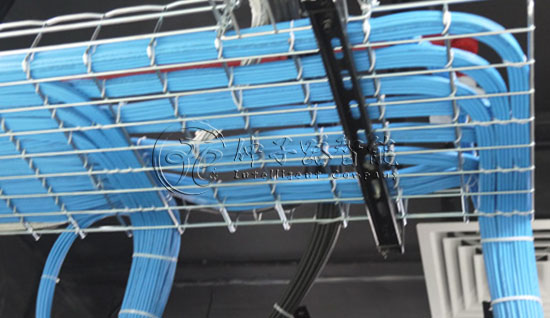

水平子系统

指从楼层配线间至工作区用户信息插座,由水平电缆、中间配线设备等组成。采用星型拓扑结构。每个信息点均需连接到管理子系统。从管理间子系统的配线架的背部端口至工作区的信息插座的的距离不应于90m。工作区的终端跳线、连接设备的设备跳线的总长度不应超过5m。水平布线系统施工是综合布线中施工量、重要的工作,在建筑物施工完成后,不易变更。因此要施工严格,保证链路性能。现在水平线缆一般都采用cat5e或者cat6cat6a等双绞线缆,如有高速率应用的场合,应采用光缆。

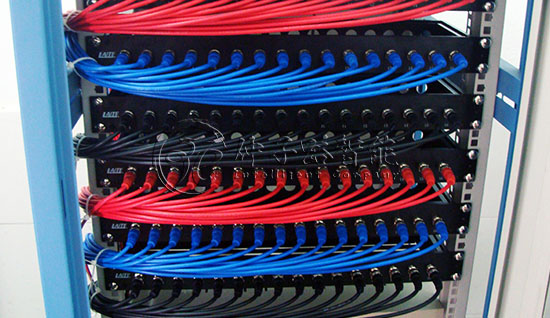

管理子系统:

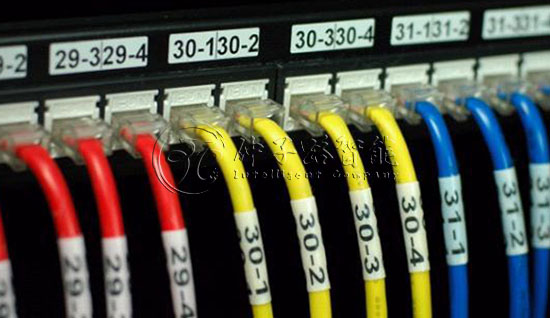

是指设置在楼层配线房、弱电井内,是水平系统电缆端接的场所,也是主干系统电缆端接的场所;由楼主配线架、楼层分配线架、跳线、转换插座等组成。用户可以在管理子系统中更改、增加、交接、扩展线缆,用于改变线缆路由。管理子系统提供了与其他子系统连接的手段,使整个布线系统与其连接的设备和器件构成一个有机的整体。是综合布线系统灵活性的集中体现。在管理点,根据应用环境用标记插入条来标出各个端接场。

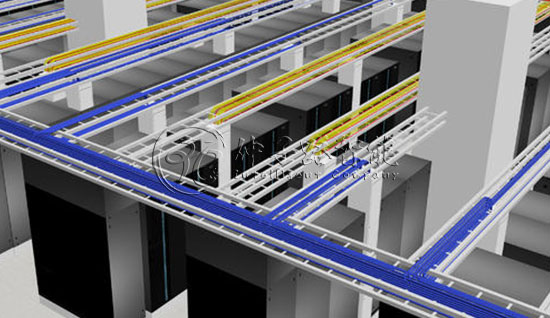

垂直干线子系统:

由连接主设备间至各楼层配线间之间的线缆构成。其功能主要是把各分层配线架与主配线架相连。用主干电缆提供楼层之间通信的通道,使整个布线系统组成一个有机的整体。根据不同的终端设备,可以选择不同的干线线缆,语音传输可以选用对数线缆传送,数据传输可以选择光缆或者双绞线线缆传输。




设备间子系统:

由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。设备间内的所有进线终端应采用色标区别各类用途的配线区,设备间位置及小根据设备的数量、规模、网络中心等内容,综合考虑确定。



建筑群子系统:

建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备(cd),组成建筑群子系统。建筑群子系统宜采用地下管道敷设方式,管道内敷设的铜缆或光缆应遵循电话管道和入孔的各项设计规定。此外安装时至少应预留12个备用管孔,以供扩充之用。建筑群子系统采用直埋沟内敷设时,如果在同一沟内埋入了其他的图像、监控电缆,应设立明显的共用标志。电话局引入的电缆应进入一个阻燃接头箱,再接至保护装置。建筑群子系统实现建筑物之间的相互连接,常用通信介质是光缆,主干线和建筑群间使用光缆。




仲子路智能项目管理优势



112年综合布线工程设计与施工经验。 2、无分包、无中间环节、提供一站式服务。 3、所有产品可提供原厂证明,假一赔十。4仲子路智能拥有上百家品牌供应商、提供供货服务pg电子游戏官网官方网站的技术支持。 5所有网络点通过验收要求、并提供测试报告。 6经验丰富的施工队伍与项目经理、保证施工质量。 7拥有专业售后工程师服务团队、时刻待命。 87*24小时在线客服、收到报修电话第一时间响应。 9建立产品备件库、每季度巡检服务、主动消除隐患。
