当电线电缆的内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定，所以我们需要找出有断点的一根电线，然后就可以找到确切的断点了。下面给大家介绍几种判断电线电缆断点的最新检测方法，将这一难题解决。

如图，如果一条电线ab上有一处断的地方，怎样快速找到断点？

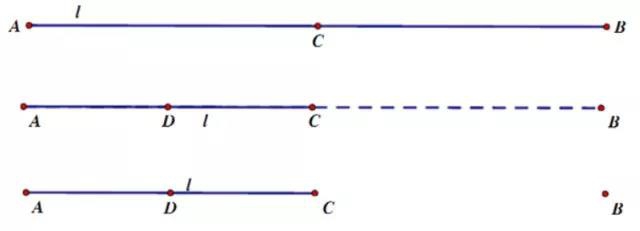

可以先找到ab的中点c，测量ac和bc是不是通，如果ac不通，说明断点在ac之间，然后再找到ac的中点d，分别测量ad和cd之间是否通电，如果ad不通，说明断点在ac之间，再找到ad的中点e，分别测量ae和de之间是否通电……这样，经过n次的测量，就可以把断点确定在线长的n 21 范围之内。

下面介绍几种准确快速测出电线电缆断线点的测量方法：

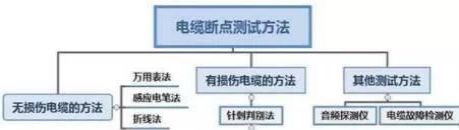

电线电缆的测试方法如上图所示分为三种：第一种是无损伤电线电缆的检测方法、第二种是有损伤电线电缆的检测方法、第三种是使用仪器检测方法。

第一、无损伤电线电缆检测方法

1、使用数字万用表检测法：

数字万用表除了可以进行电压、电流、电阻、电容和晶体管等基本参数的测量外，还可以通过变通使用，使其功能得到进一步拓展，达到一表多用的目的。用数字万用表检测电线电缆断点的具体方法：

首先要把有断点的电线（电缆）一端接在220v市电的火线上，另一端悬空。将数字万用表拔至ac2v挡，从电线（电缆）的火线接入端开始，用一只手捏住黑表笔的笔尖，另一只手将红表笔沿导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0.445v左右。当红表笔移动到某处时，显示屏显示的电压突然下降到0.0几伏（大约是原来电压的十分之一），从该位置向前（火线接入端）的大约15cm处即是电线（电缆）断点所在。

用此法检查屏蔽线时，如果仅仅是芯线折断而屏蔽层没断，那么该方法不能使用。

2、使用感应式电笔检测检测法：

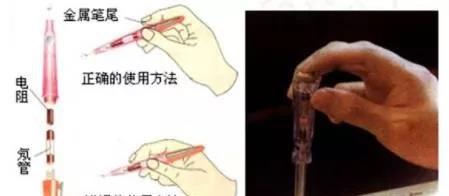

以下方法只适用于没有屏蔽层的各种电缆：感应试电笔（就是带着一个电子表似的屏幕，可以检测电压和通断的那种）。首先排除断点电缆周围的电缆有电源，然后将有断点的电缆接在火线上，将电笔垂直于导线，按住“感应断点测试”按钮在导线上向前缓慢移动，等试电笔检测的交流信号出现突然消失时，即可判断断点在该检测点处，误差最多不超过10cm。

需要注意的是：断点电线周围的电缆不能带有电源。另外要提醒的是，此法不是万能，短电缆效果明显，电缆越长越糟糕，是在没有电缆测断仪的情况下因陋就简的方法。

3、折线检测法

把有断点的电线一端接万用表的黑表笔，另一端接红表笔。万用表打在电阻*200 欧档。在最有可能断线的地方（比如经常弯曲点）来回折弯。如万用表显示忽通忽断时，此处即为断点。还不能判断，则需从电缆的一端开始折弯，直到找到断点。 此法适用于较短的电缆。

第二、有损伤电线电缆的检测方法

1、针刺检测法

在断线电缆上分段插入钢针，用万用表测量钢针到电缆端头的通断，以判断电缆的断点。 正常情况下不建议使用，因为会破坏绝缘层，很容易在后期的电缆使用中，造成其他的问题，尤其是在湿度较大的环境中。这种方法是利用电缆的通断来排查电缆的断点所在。

2、拉拔电线检测法

用老虎钳拉拔电缆端头的断线，如断点在电缆端头附近，则绝缘皮很容易拉断。此法用于断点在电缆端头的附近，例如行车控制按钮电缆。

第三、使用仪器检测方法

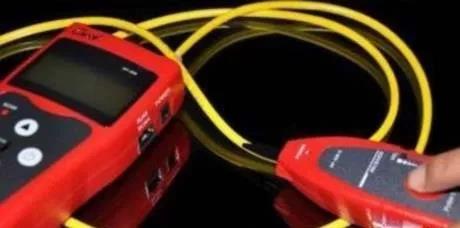

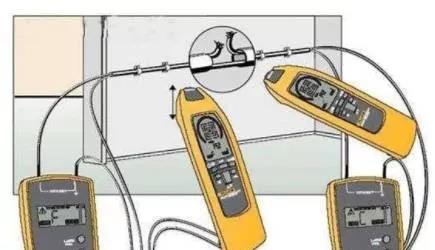

1、音频探测仪：可探测地下电缆径路及大致故障点；电缆故障处。

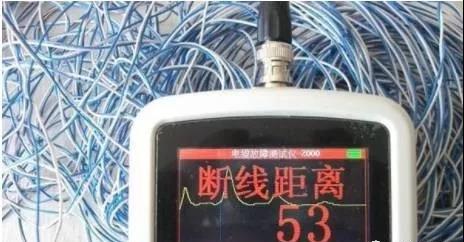

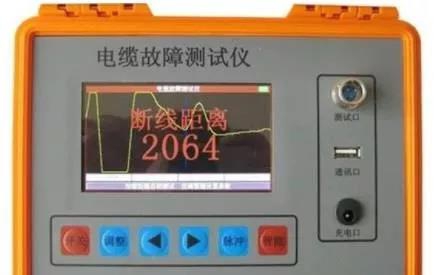

2、电缆故障测试仪：可探测电缆的全长和电缆芯线的断、短路故障点。

声明：本文只做技术研究讨论，请勿用于非法目的，如果恶意使用造成任何法律责任本站概不负责！
