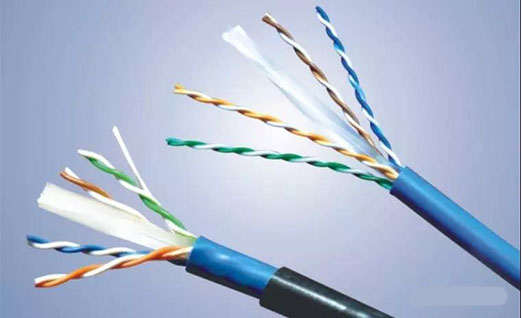

大家平常说的超5类网线和6类网线，就是超5类和六类非屏蔽双绞线。那什么叫屏蔽双绞线呢？stp、sftp、utp、ftp、astp又分別代表什么意思?什么叫超五类双屏蔽网线?什么叫超五类单屏蔽网线?

一、屏蔽网线与非屏蔽网线的差别

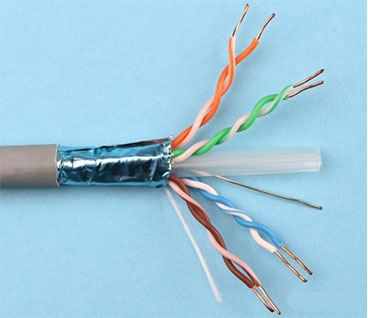

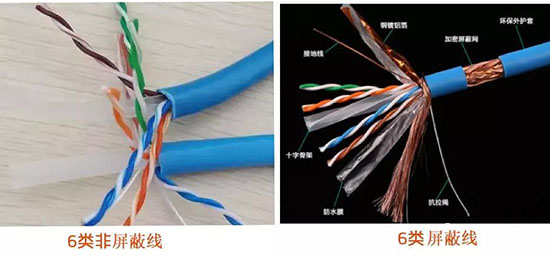

上边6类屏蔽线是单层屏蔽。

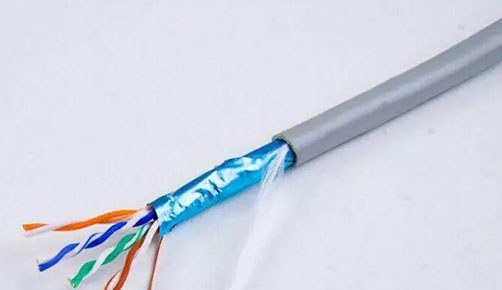

从照片可以看得出，屏蔽网线内部有屏蔽用的铝箔或者是铜编织的网。

有单层或多层屏蔽和单独屏蔽。

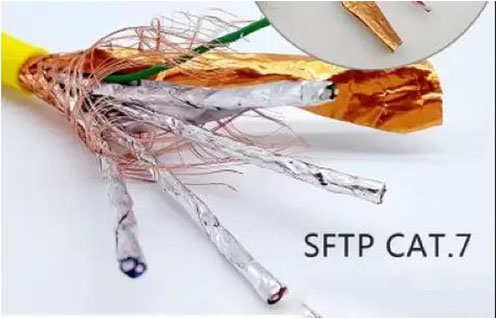

双屏蔽双绞线，每组双绞线都是有一层屏蔽，外层还共用一层或多层屏蔽

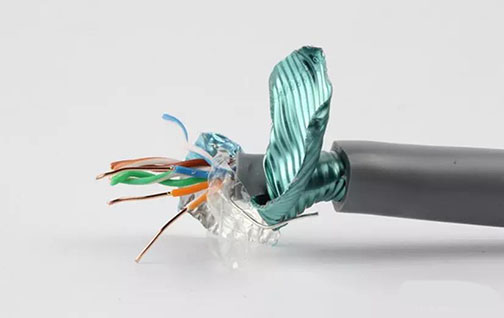

屏蔽网线指的是内部有屏蔽层的网线，屏蔽层指的是铝箔和编织网。单屏蔽网线的屏蔽层只有一层铝箔纸，双屏蔽网线在对绞线外包裹着一层铝箔，并有一层金属材料编织网，双屏网线和非屏蔽网线是根据的使用的环境不同来区分的，双屏蔽网线主要是用有强干扰的环境中，非屏蔽网线是使用在日常的网络环境中。

二、屏蔽网线的用途

正是因为屏蔽网线的结构特征，因此决定了他的适用范围，屏弊是为了减少外部干扰信号对数据传输导致的不良影响，通常用于电磁环境复杂电磁干扰较强的计算机房环境中。

电磁干扰的环镜会导致网线传输数据信号断断续续，甚至中断，无法正常传输数据信号。而采用屏蔽网线能非常好的抵御电磁干扰，保持稳定的传输数据，且有良好的保密性能，屏蔽布线的屏蔽结构对降低线缆间的相互电磁干扰有先天优势，不但能够屏蔽外界的电磁信号，铝箔也同时阻断了线缆自身的电磁泄露，不会发射干扰信号影响其他线缆的工作，能够避免信息内容被窃听。

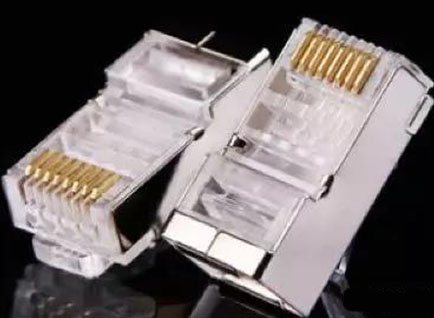

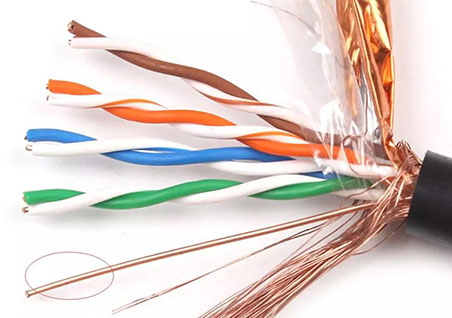

在屏蔽网线中，都是有一根铜心线，也就是接地线，可以采用屏蔽掉型rj45插座，采用时排流线另一端接地。接地线能更好的屏蔽掉外来的信号。屏蔽网线必须保持良好的接地，和屏蔽路线才能很好的减少强干扰对网络信号的影响，在非必要的情况下，无需采用屏蔽网线，因为屏蔽网线的布线标准高，不仅要求系统中的配件都是带屏蔽的，还要有良好的接地才能起到作用。一旦接地不太好，那么实际效果会非常的差。

超五类单屏蔽网线是什么？

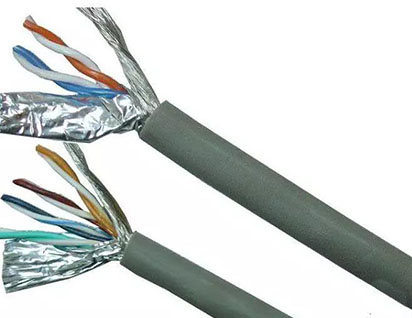

超五类单屏蔽网线要求所有体系全部是屏蔽器材，包含网络线、模快、网线水晶头等，相比超五类非屏蔽网线，除了绞线和填充绳，外面层是由铝箔包裹，可以降低幅射。使用的环境如电磁辐射严重、对数据传输要求严格，便可以选用超五类单屏蔽网线

超五类双屏蔽网线是什么？

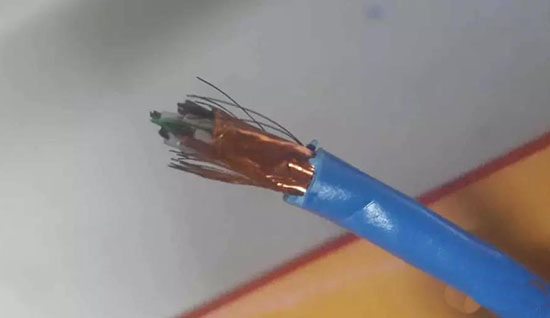

双屏蔽网线在对绞线外包裹着一层铝箔，并有一层金属材料编织网，主要用于高速网络和高保密性传输，以降低辐射。这种屏蔽线主要用于高频率信号，弦波信号的应用领域，主要应用领域于住宅综合布线系统的用户通信引出端到配线架之间的布线。

三、stp、sftp、utp、ftp、astp的区分

stp：即独立屏蔽双绞线，在芯线外添加铝箔层，每对线都有一个铝箔屏蔽层，目的在于降低信号的衰减。每4对线合包有一个金属材料编织的屏蔽层，这己经达到七类网线的标准。主要用于高速网络和高保密性传输，可支撑未来应用更新，可以统一布线平台，多种媒体信息共同传输。

sftp：即双屏蔽双绞线，在stp的铝箔基础上增加了一层编织网，一般用铝镁丝编织网、镀锡铜网，外层是pvc外被，整体说就是有两层屏蔽层、且两层屏蔽层中间一定要有绝缘层隔离开。它的优点在于有效降低环境磁场、信号干扰，内部信号衰减程度低。缺点是柔软性差且价格昂贵，这种具抗干扰性及高度保密传输的线材,适合特殊环境的专业布线工程中。

utp：即非屏蔽双绞线，这种是现在普通市场是应用最多的布线系统线材，用来传输带宽在250mhz以下，没有特殊性能要求的普通网络，总体性能符合要求、价格实惠、工程施工和维护保养便捷。但这种类型的性能最高极限仅支持六类网线的布线系统。

ftp：即铝箔屏蔽的双绞线，具有使用网络带宽较大、有一定抗干扰能力、降低信号衰减，回收低烟无卤、环保的优点。

astp：即铠装型双绞屏蔽网线(电缆)则是较为特殊的双屏蔽网线，在以上双屏蔽线的基础上，外层为钢带铠装层，使用时，钢带铠装层两端接地，最内层屏蔽一端接地。具有双屏蔽线的效果外，强度较高，可用于鼠害频繁或有防爆要求的布线系统，一般屏蔽线比非屏蔽线在成本和安装上都会贵一些，弯曲性能稍差。但适用于一些特殊环境和屏敝系统综合布线。大家可以在了解自身情况后合理选择，优化成本及布线效果。

astp：即铠装型双绞屏蔽网线(电缆)则是较为特殊的双屏蔽网线，在以上双屏蔽线的基础上，外层为钢带铠装层，使用时，钢带铠装层两端接地，最内层屏蔽一端接地。具备双屏蔽线的效果外，强度较高，可用于鼠害频繁或有防爆要求的布线系统，通常屏蔽线比非屏蔽线在成本和安装上都要贵一点，弯曲性能稍差。但适用于一些特殊环境和屏敝系统综合布线。

第一、屏蔽网线需要使用带有金属屏蔽罩的网线接头，并且线材内的屏蔽层必须和屏蔽罩紧密连接，这对于使用一般网线钳手工压接线头的用户来说是比较困难的。
