项目案例分析：

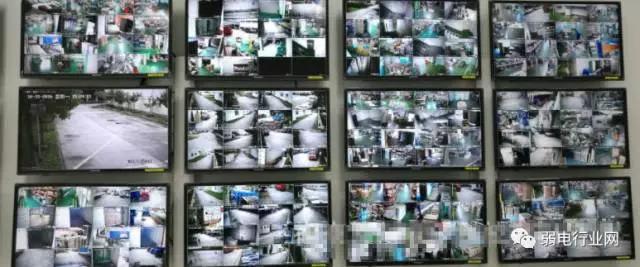

摄像机共130个摄像头，录像机32路共6台，分成三个厂区（a/b/c），在三个厂区相隔在10公里以内；主机房在a厂区，设定9个4*4显示屏，用于显示所有视频。

方案一、通过光纤连接

系统设备放置：

１、b/c厂区：各放置2台录像机，每个录像机均独立接入相应的独立的交换机系统，用于管理此交换机系统的摄像机，数量控制在32台及以内；关于摄像机ip设定，每台录像机所管理的摄像机ip，均在其独立的交换机系统中，不存在冲突；关于录像机ip设定，录像机是双网口，网口１设定与摄像机同一网段ip，网口２设定另一个网段ip，并接入厂区总千兆交换机（用于上传到a厂区的）；b/c厂区到a厂区放置一条光纤线，通过光纤收发器，进行数据传输；

２、a厂区：放置2台录像机，每个录像机均独立接入相应的独立的交换机系统，用于管理此交换机系统的摄像机，数量控制在32台及以内；关于摄像机ip设定，每台录像机所管理的摄像机ip，均在其独立的交换机系统中，不存在冲突；关于录像机ip设定，录像机是双网口，网口１设定与摄像机同一网段ip，网口２设定另一个网段ip，并接入总千兆交换机；

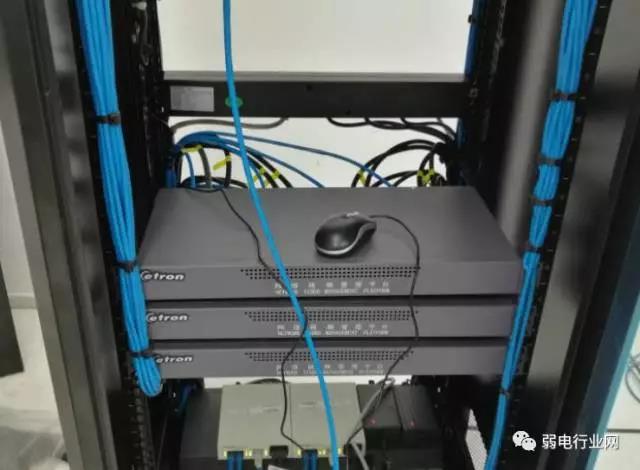

 放置1套解码器，接入总交换机，解码器ip设定与录像机网口２一致的网段；解码器hdmi输出至9块显示屏上；

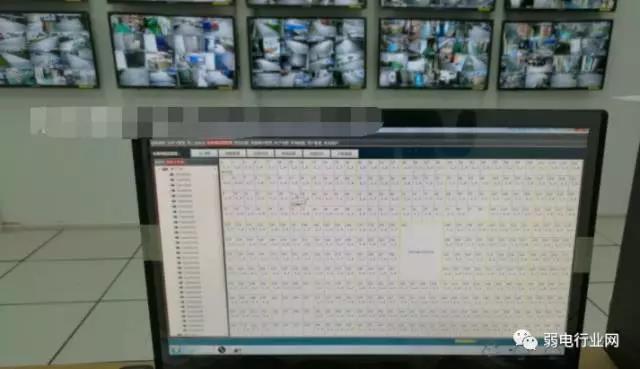

放置1套管理电脑，安装解码器平台，用于管理解码器；解码器平台中，添加相应录像机的ip信息，实现解码器对录像机的通道管理；可实现通道摄像机的画面显示、屏幕分割、录像回放等；

此系统优势在于，将监控根据录像机的数量分成独立的小型监控系统，然后，再通过录像机整合成一个整体，通过解码器实现画面的解码显示以及录像管理；

方案2、无线网桥

除了光纤可以远距离传输外，无线网桥也可以实现远距离监控，在监控工程中，并不是全部都要采用有线，也可以采用无线传输方式。

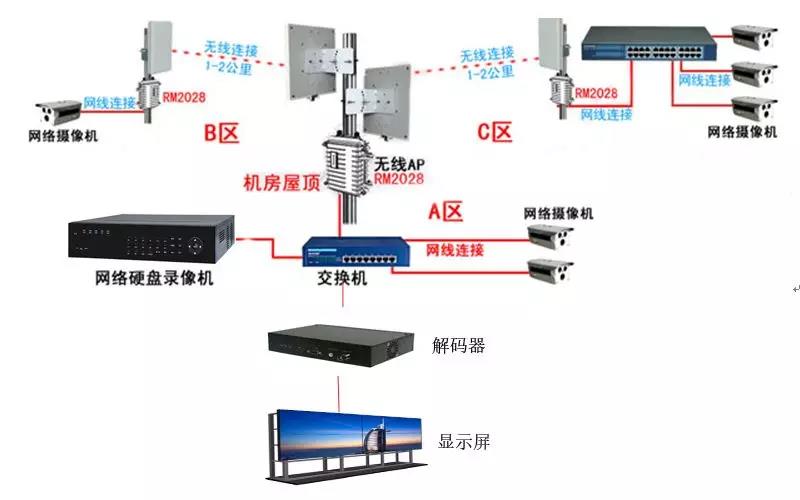

我们可以看拓扑图：

我们看到拓扑图就很明显了，集中放在a区存储，需要使用无线网桥作为中继，网桥应用我们前面多次提到过，这里就不多说了。

同类线的无线远程监控方案也有很多，类如建议工地上的应用。

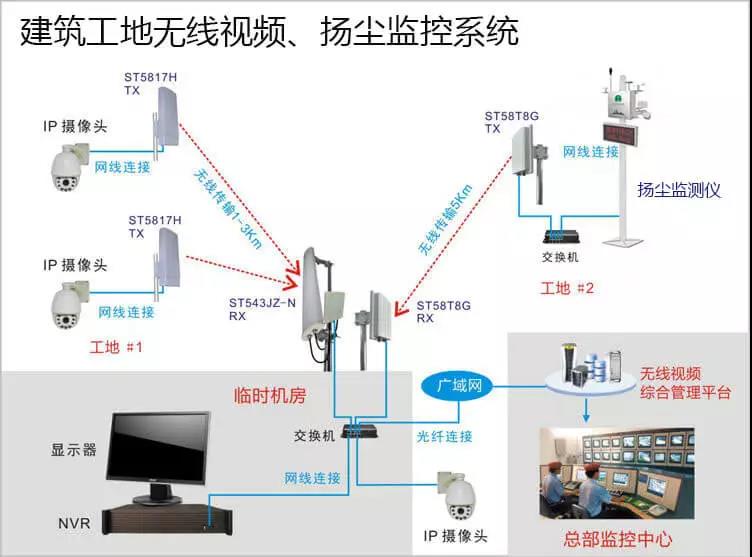

建筑工地的无线视频方案拓扑图：供大家参考
