超5类线水晶头与6类线水晶头有什么不同?6类水晶头如何接线? -pg电子游戏官网官方网站

发表时间:2019-07-05 人气:1474

rj45rj11水晶头有什么不同。


一、rj45rj11水晶头


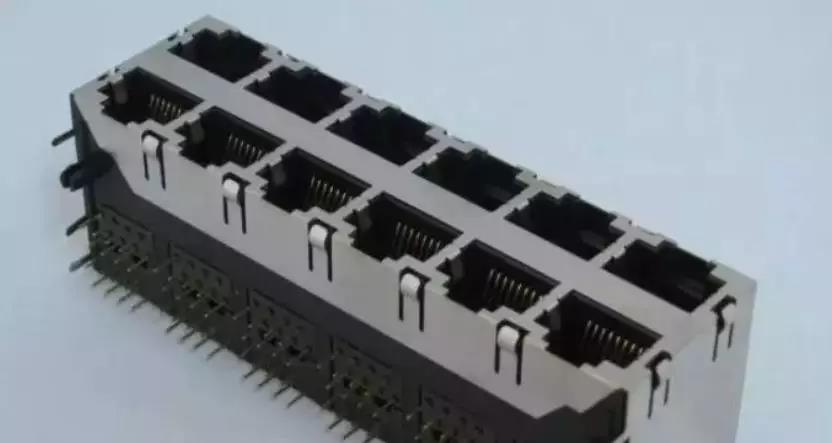

1rj45水晶头

我们通常所说的网络水晶头都是指的rj45水晶头,它是一种有8根针脚的接头,主要用在以太网中,“rj”表示注册的插孔,“45”代表接口标准的序号。rj45水晶头通常端接在以太网线上,用来连接各种网络设备,例如计算机、路由器、交换机等。







2rj11水晶头

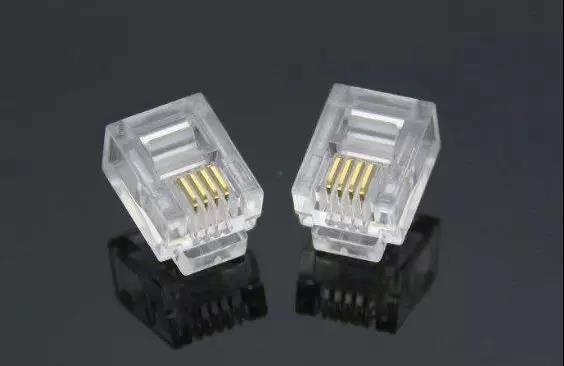

电话线用的那种四芯水晶头就是rj11水晶头,它和rj45水晶头很类似,但是只有4根针脚,它是由西部电子公司开发的一种接头,常用来连接电话和调制解调器。需要注意的是,rj11通常指的是6个位置(6针)模块化的插孔或插头,但是只有4针被用到,此外,rj11也用于4针版本的模块化接插件。











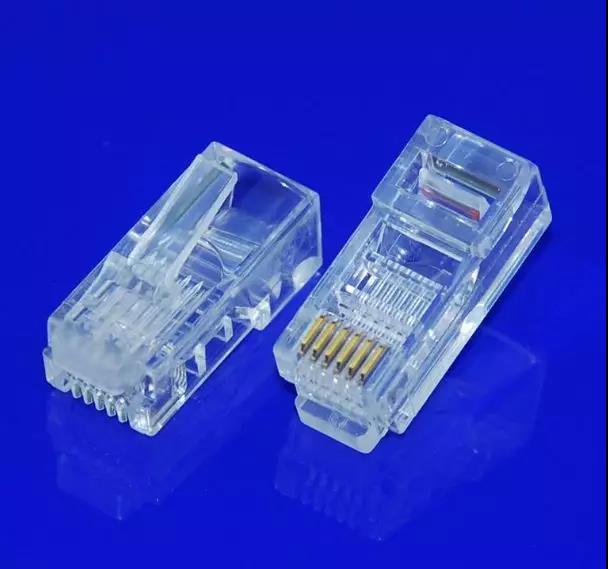

3rj45水晶头和rj11水晶头的不同之处

结构不同

rj45水晶头是有8个凹槽和8个触点(8p8c)的接头,而rj11水晶头通常只有6个凹槽和4个触点(6p4c),因此,rj45水晶头的体积要比rj11水晶头大。rj11水晶头通常可以插入到rj45接口中,反之则不行,但是这里强烈建议不要将rj11水晶头用于rj45接口。







线序标准不同

由于rj45水晶头和rj11水晶头的构造不同,其接线时的线序标准也有所不同。rj11水晶头一般只有6个凹槽和4个触点(6p4c),而且其线序是固定的。

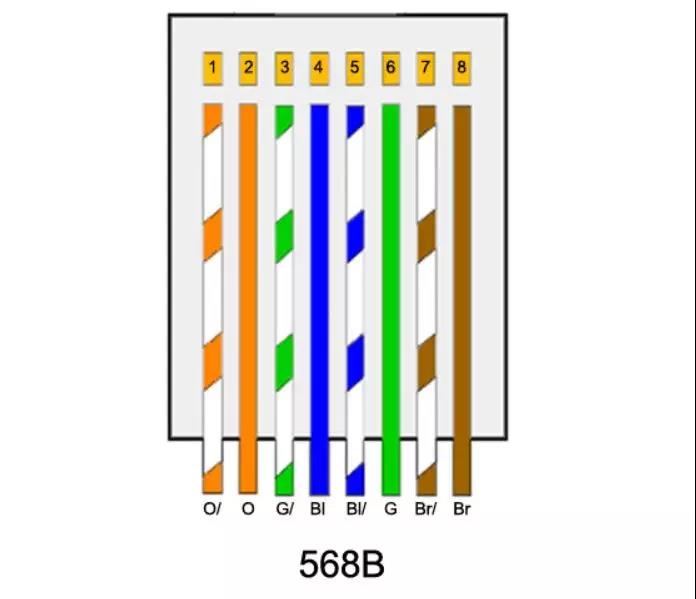

rj45水晶头接线时则有两种线序标准:t-568at-568b。通过采用不同的标准,最后制作成的网线有直通型和交叉型两种。现在所有的网线制作都采用的是568b,线序如下:



橙白 绿白 蓝白 绿 棕白









二、超5类水晶头与6类水晶头的区别

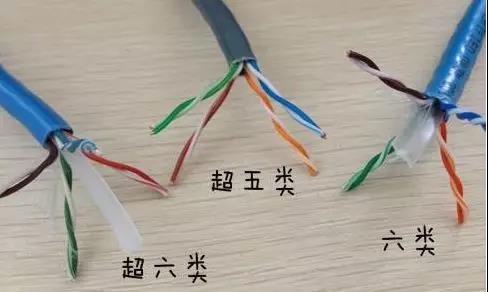

了解超5类水晶头与6类水晶头区别,我们先来看下超5类线与6类线的区别。

超五类/五类芯径:0.511,截面:19.625mm2

六类线芯径:0.574    ,截面:30.1754mm2







六类网线的铜芯比超五类网线的铜芯要粗。因为两者的铜芯不同,导致了水晶头内部的洞口也有差异,进线孔径大小不一样,超五类1.02mm,正六类1.08mm



1、超5类水晶头

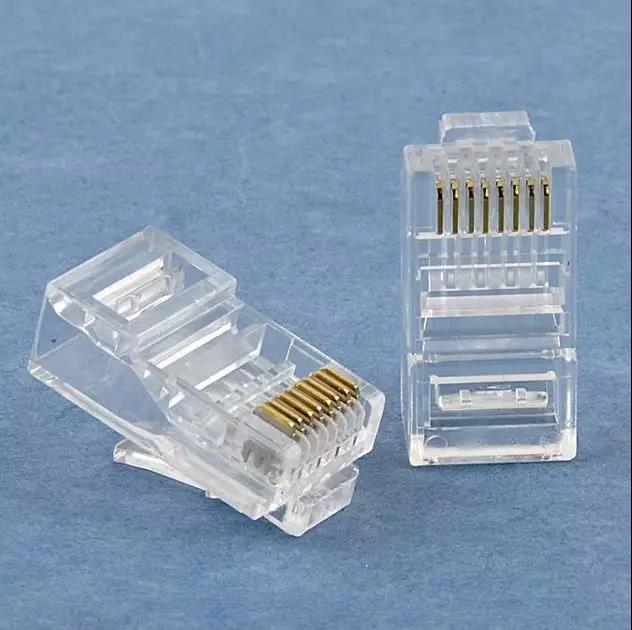

5类水晶头正面,可以看出8根线芯一字排开

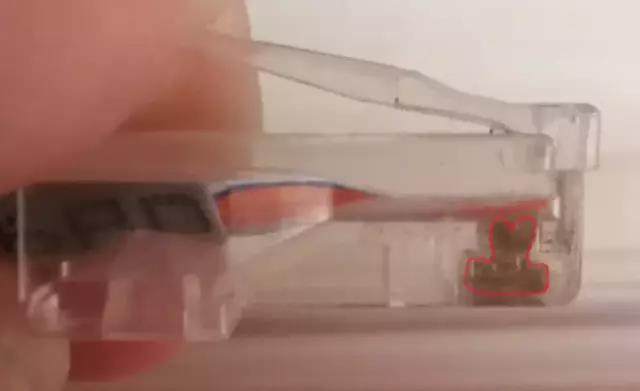

5类水晶头侧面,压接触点有两个齿



2、六类水晶头

六类水晶头的简介六类水晶头不同于传统的超五类水晶头,一种是有内塞,一种是无内塞。有内塞它由两部分组成:内部的分线件和外壳。

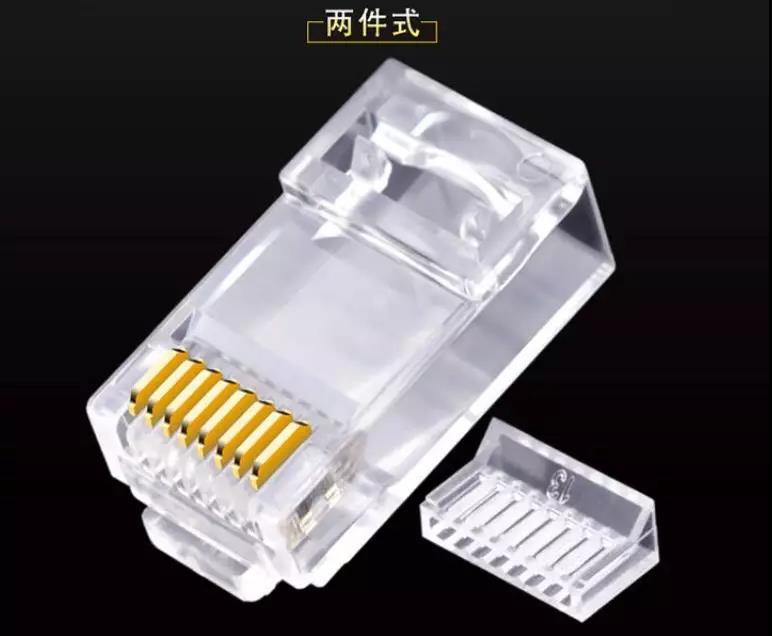

两件式(水晶头与分线模块)

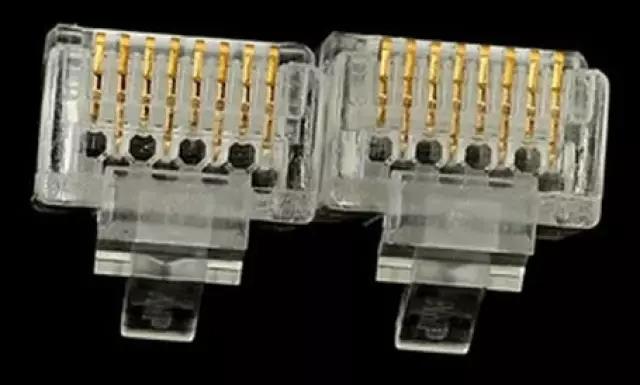

6类水晶头正面,8根线芯交错排列

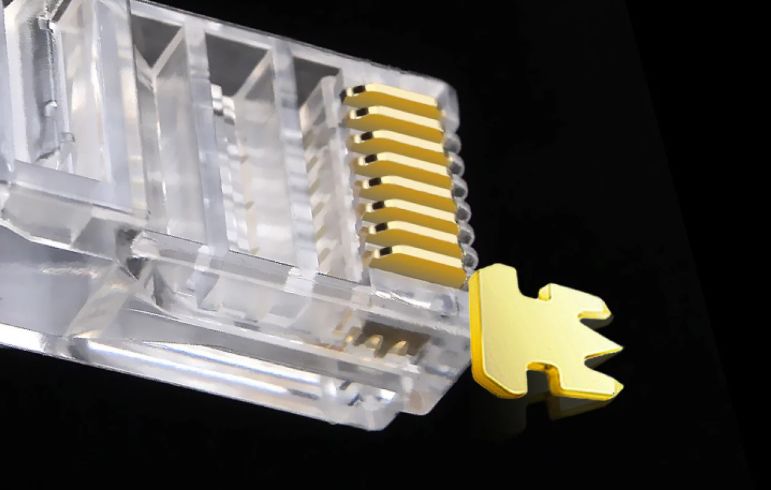

6类水晶头芯压接触点有三个齿



3、六类水晶头接线方法

正因为六类线水晶头的特性,所以接线方式也有区别,多个了分线模块(内塞)。

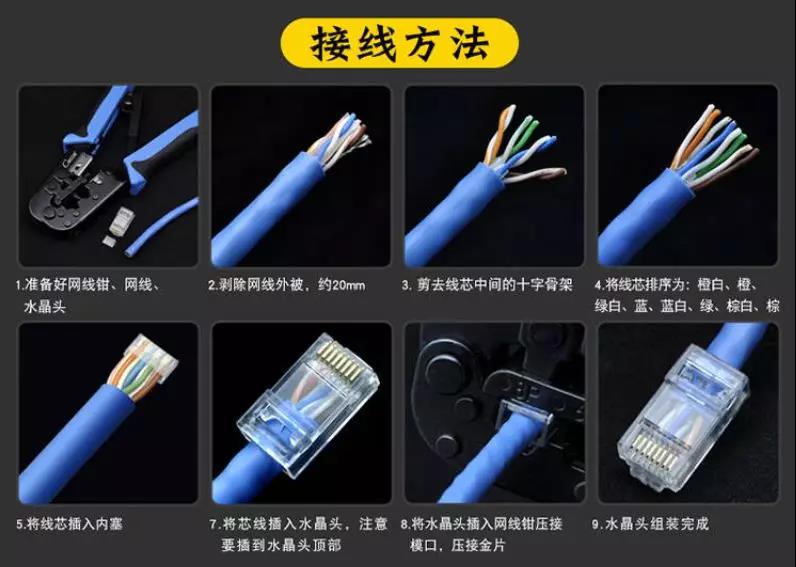

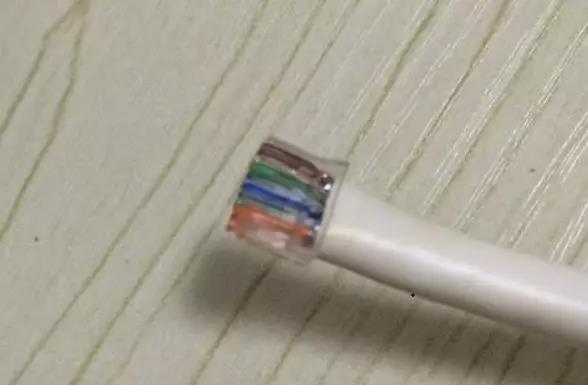

6类水晶头具体接线步骤:







六类线8根线芯上下交错排布,排线孔较大,前部触点上部有三个分叉,压接进线芯后接触面积较大,常用于千兆网络,同时向下兼容百兆网络。

声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
