对于大型网络，我们常常对于ip的规划比较烦恼，也有很多朋友问到，对于1000路以上的大型监控或网络如何去设置它的ip地址呢？我们也经过了深入的讨论。

对于大型网络，它的ip规划我们常常的做法是划分vlan，因为划分vlan有诸多好处，方便管理以及提升了整个网络的安全性。当然除了划分vlan有其它的方法吗？答案是肯定，那就是端口隔离。这两种方法在ip规划中使用的最多，我们本期来详细了解vlan的划分与端口隔离。

一、划分vlan

在面对ip地址较多的时候，我们常用的方法就是划分vlan，vlan的作用是隔离广播，同一个vlan在一个广播域，端口隔离就是将同一个vlan不同接口再进行隔离。使用三层交换机划分vlan，可以使vlan之间相互通信。

举例

某公司有1000台电脑，公司有若干个部门，部门之间有相互往来，如何来规划ip地址？

分析：1000台电脑可以设置成6个网段，当然也可以设置5个网段，设置6个网段方便以后扩展性。那我们ip地址可以如下：

vlan1:192.168.1.1/24

vlan2:192.168.2.1/24

vlan3:192.168.3.1/24

vlan4:192.168.4.1/24

vlan5:192.168.5.1/24

vlan6:192.168.6.1/24

vlan的主要优点有：

1、限制广播域。广播域被限制在一个vlan内，提高了网络处理能力。

2、增强局域网的安全性。vlan的优势在于vlan内部的广播和单播流量不会被转发到其它vlan中，从而有助于控制网络流量、减少设备投资、简化网络管理、提高网络安全性。

3、灵活构建虚拟工作组。用vlan可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。

二、端口隔离

我们上面提到了，对于网型网络来说，vlan是一种不错的解决办法，那除了vlan还可以使用端口隔离了。

用户可以将不同的端口加入不同的vlan，但这样会浪费有限的vlan资源。采用端口隔离功能，可以实现同一vlan内端口之间的隔离。用户只需要将端口加入到隔离组中，就可以实现隔离组内端口之间二层数据的隔离。

端口隔离一般用于内网中，端口隔离的端口之间无法相互通信，所以端口隔离功能为用户提供了更安全的方案。

举例：

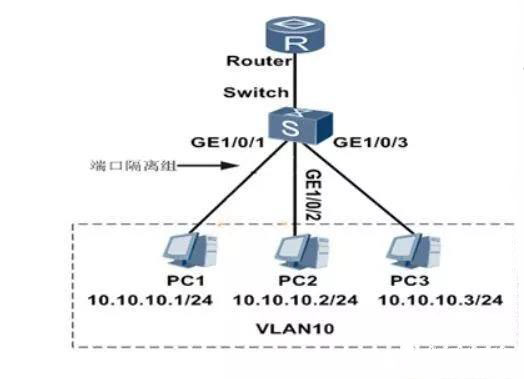

端口隔离的方法和应用场景如下图所示。pc1、pc2和pc3同属于vlan10

要求：实现pc2与pc3 不能互相访问，pc1与 pc2之间可以互相访问 pc1与pc3之间可以互相访问。

pc 1 10.10.10.1 255.255.255.0 连接交换机 ge1/0/1端口

pc 2 10.10.10.2 255.255.255.0 连接交换机 ge1/0/2端口

pc 3 10.10.10.3 255.255.255.0 连接交换机 ge1/0/3端口

网关为：10.10.10.4

配置步骤：

system-view #进入系统视图

[huawei]vlan 10 #创建vlan 10

[huawei-vlan10]int vlan 10 #进入vlan 10

[huawei-vlanif10]ip address 192.168.1.1 /24 #设置vlan 10 ip 与掩码

[huawei-vlanif10]quit #退出

[huawei]int gigabitethernet 1/0/3 #进入端口3

[huawei-gigabitethernet1/0/3]port link-type access #设置端口模式为access 模式，access端口只能属于一个vlan；

[huawei]int gigabitethernet 1/0/2 #进入端口2

[huawei-gigabitethernet1/0/2]port link-type access #设置端口模式为access 模式

[huawei-gigabitethernet1/0/2]quit #退出

[huawei]int gigabitethernet 1/0/2

[huawei-gigabitethernet1/0/2]am isolate gigabitethernet 1/0/3 #隔离端

[huawei-gigabitethernet1/0/2]quit

[huawei]int gigabitethernet 1/0/3 #进入端口3

[huawei-gigabitethernet1/0/3]am isolate gigabitethernet 1/0/2 #隔离端[huawei-gigabitethernet1/0/3]quit

这种实现了端口与端口3之间不能互相通信。

作为交换机有效的访问控制安全控制机制之一：端口隔离，其安全、灵活的特性在实际组网中应用广泛，它可以将指定的端口可以加入到特定的端口隔离组中，同一端口隔离组的端口之间互相隔离，不同端口隔离组的端口之间不隔离。

是不是感觉似曾相识，感觉跟划分vlan差不多，其实不然，虽然vlan和端口隔离都是把一部分设备独立在一个空间内，有防护功能，但vlan一般用来隔离广播的，譬如一栋大楼，每层一个vlan，隔离出广播域，而端口隔离则不同，一般同一个vlan的用户都是同一网段的，所以是可以ping通访问的，实现共享资料的，但是做了端口隔离后，即使在同一网段，也禁止互相访问，安全指数更高！

简言之就是：vlan的作用是隔离广播，同一个vlan在一个广播域，端口隔离就是将同一个vlan不同接口再进行隔离。

三、总结

1、端口隔离的端口之间无法相互通信，但可以与上联口通信；vlan是同vlan id的端口可以任意通信，不同vlan之间不能直接通信。

2、端口隔离的各个端口仍然处于同一ip段；vlan则必须每个vlan对应一个独立的ip段。

3、端口隔离仅限于单台交换机，即无法控制通过上联口互联的两台交换机之间的隔离端口的通信；vlan可以跨越多台交换机，只要vlan id不同，就无法直接通信。

4、上联口无法区分端口隔离的数据来自哪个端口，但是可以区分vlan的数据归属于哪个vlan。
