rs232与rs485一直是弱电常见的接口，很多朋友提到他们之间的区别，那么今天我们一起来了解下它们。

一、接口的物理结构

1、rs232接口：

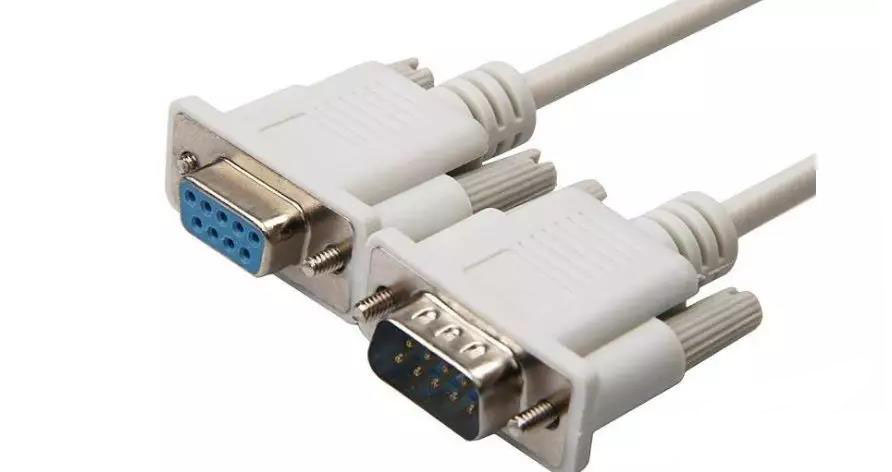

计算机通讯接口之一，通常 rs-232 接口以9个引脚 (db-9) 或是25个引脚 (db-25) 的型态出现，一般个人计算机上会有两组 rs-232 接口，分别称为 com1 和 com2。

连接器使用型号为db-25的25芯插头座。一些设备与pc机连接的rs-232接口，因为不使用对方的传送控制信号，只需三条接口线，即“发送数据”、“接收数据”和“信号地”。所以采db-9的9芯插头座，传输线采用屏蔽双绞线。

2、rs485

rs485无具体的物理形状，根据工程的实际情况而采用的接口。

二、接口的电子特性

1、rs232：传输电平信号

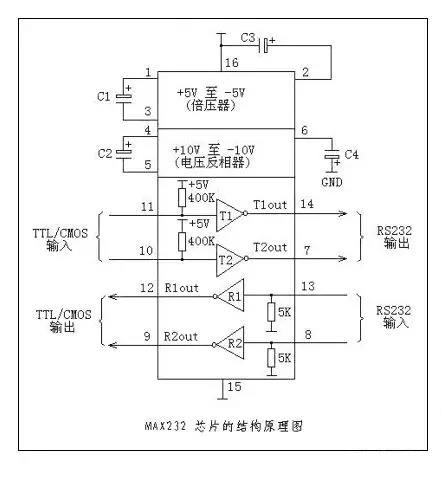

接口的信号电平值较高(信号“1”为“-3v至-15v”,信号“0”为“3至15v”)，易损坏接口电路的芯片，又因为与ttl电平(0~“<0.8v”,1~“>2.0v”)不兼容故需使用电平转换电路方能与ttl电路连接。

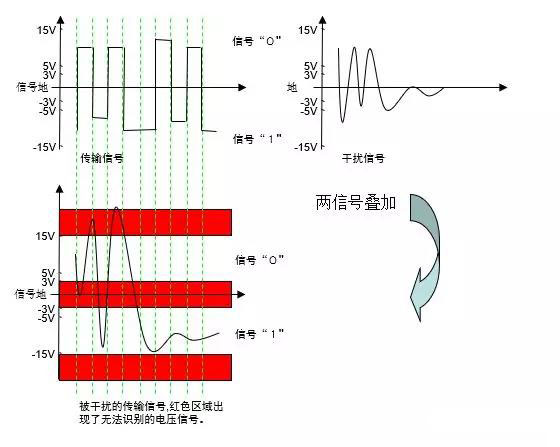

另外抗干扰能力差。

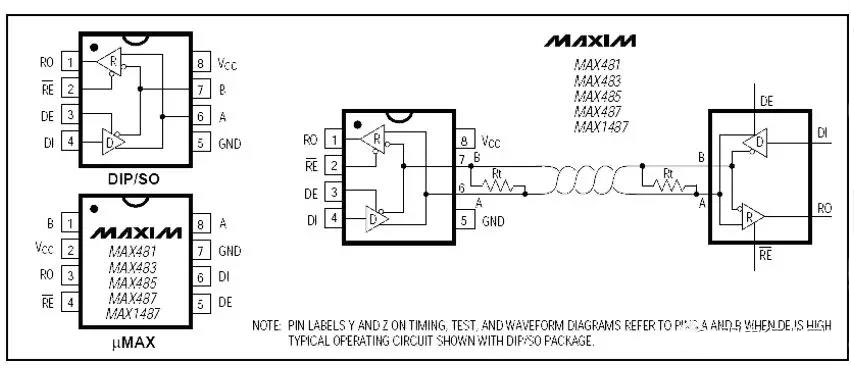

2、rs485：传输差分信号

逻辑“1”以两线间的电压差为（2—6） v表示；逻辑“0”以两线间的电压差为-（2—6）v表示。接口信号电平比rs-232降低了，就不易损坏接口电路的芯片，且该电平与ttl电平兼容，可方便与ttl电路连接。

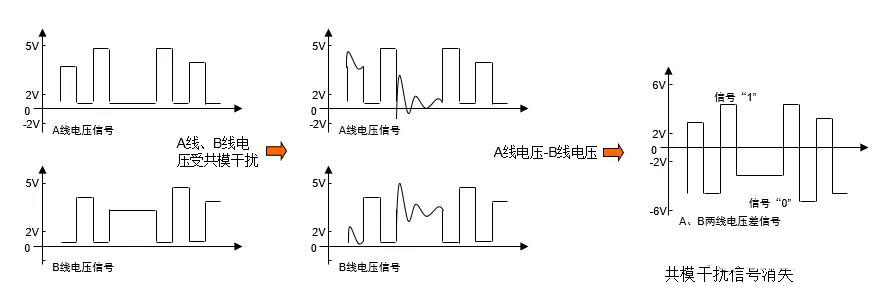

抗干扰能力强。

三、通讯距离长短

1、rs232：

rs232传输距离有限，最大传输距离标准值为15米，且只能点对点通讯，最大传输速率最大为20kb/s。

2、rs485：

rs485最大无线传输距离为1200米。最大传输速率为10mbps，在100kb/s的传输速率下，才可以达到最大的通信距离。

采用阻抗匹配、低衰减的专用电缆可以达到1800米！超过1200米，可加中继器（最多8只），这样传输距离接近10km。

四、能否支持多点通讯

rs232：rs232接口在总线上只允许连接1个收发器，不能支持多站收发能力，所以只能点对点通信，不支持多点通讯。

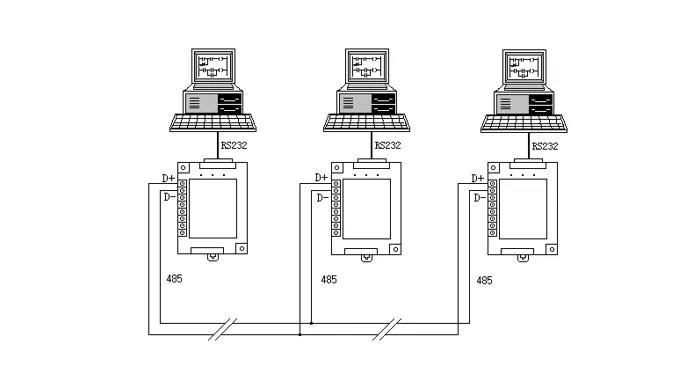

rs485：rs485接口在总线上是允许连接多达128个收发器。即具有多站通讯能力，这样用户可以利用单一的rs485接口方便地建立起设备网络。

五、通讯线的差别

rs232：

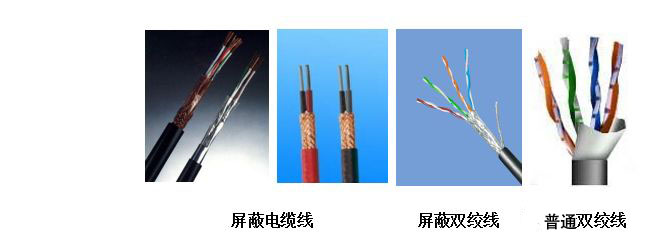

可以采用三芯双绞线、三芯屏蔽线等。

rs485：

可以采用两芯双绞线、两芯屏蔽线等。

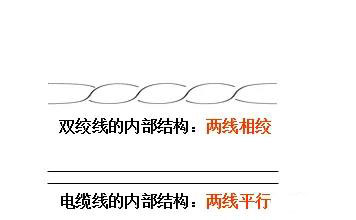

在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120ω）的rs485专用电缆（stp-120ω（用于rs485 & can）一对18awg），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（astp-120ω（用于rs485 & can）一对18awg）。

即然rs232传输距离只有15米这么短，那么他有什么作用呢？

其实它的应用非常广泛，可以连接各种设备，例如监控、其它的设备升级或调试、、、都可能需要用到它。功能与usb比较接近，随着usb端口的越来越普遍，将会出现更多的把usb转换成rs-232或其它接口的转换装置。

通过usb接口可连接更多的rs-232设备，不仅可获得更高的传输速度，实现真正的即插即用，同时解决了usb接口不能远距离传输的缺点(usb通讯距离在5米内）。
