很多朋友问到,路由器与三层交换机有什么区别?这是个好问题,今天我们一起来了解下。
一、交换机的工作原理
当交换机收到数据时,它会检查它的目的mac地址,然后把数据从目的主机所在的接口转发出去。交换机之所以能实现这一功能,是因为交换机内部有一个mac地址表,mac地址表记录了网络中所有mac地址与该交换机各端口的对应信息。某一数据帧需要转发时,交换机根据该数据帧的目的mac地址来查找mac地址表,从而得到该地址对应的端口,即知道具有该mac地址的设备是连接在交换机的哪个端口上,然后交换机把数据帧从该端口转发出去。
1、交换机根据收到数据帧中的源mac地址建立该地址同交换机端口的映射,并将其写入mac地址表中。
2、交换机将数据帧中的目的mac地址同已建立的mac地址表进行比较,以决定由哪个端口进行转发。
3、如数据帧中的目的mac地址不在mac地址表中,则向所有端口转发。这一过程称为泛洪(flood)。
4、广播帧和组播帧向所有的端口转发。

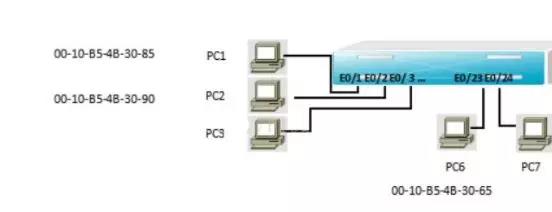

例:某网络如图1所示。
图1 交换机地址表

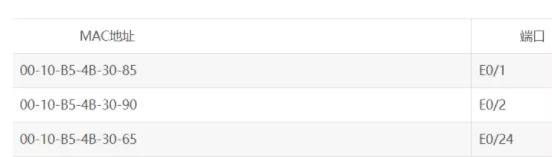

表1端口/mac地址映射表
假设主机pc1向主机pc7发送一个数据帧,该数据帧被送到交换机后,交换机首先查mac地址表,发现主机pc7连接在e0/24接口上,就将数据帧从e0/24接口转发出去。
交换机的三个基本功能
1、学习
以太网交换机了解每一端口相连设备的mac地址,并将地址同相应的端口映射起来存放在交换机缓存中的mac地址表中.
2、转发/过滤
当一个数据帧的目的地址在mac地址表中有映射时,它被转发到连接目的节点的端口而不是所有端口(如该数据帧为广播/组播帧则转发至所有端口)
3、消除回路
当交换机包括一个冗余回路时,以太网交换机通过生成树协议避免回路的产生,同时允许存在后备路径。
二、层交换机对比
1、二层交换技术
二层交换技术是发展比较成熟,二层交换机属数据链路层设备,可以识别数据包中的mac地址信息,根据mac地址进行转发,并将这些mac地址与对应的端口记录在自己内部的一个地址表中。
具体的工作流程如下:
(1) 当交换机从某个端口收到一个数据包,它先读取包头中的源mac地址,这样它就知道源mac地址的机器是连在哪个端口上的;
(2) 再去读取包头中的目的mac地址,并在地址表中查找相应的端口;
(3) 如表中有与这目的mac地址对应的端口,把数据包直接复制到这端口上;
(4) 如表中找不到相应的端口则把数据包广播到所有端口上,当目的机器对源机器回应时,交换机又可以学习一目的mac地址与哪个端口对应,在下次传送数据时就不再需要对所有端口进行广播了。
不断的循环这个过程,对于全网的mac地址信息都可以学习到,二层交换机就是这样建立和维护它自己的地址表。
从二层交换机的工作原理可以推知以下三点:
(1) 由于交换机对多数端口的数据进行同时交换,这就要求具有很宽的交换总线带宽,如果二层交换机有n个端口,每个端口的带宽是m,交换机总线带宽超过n×m,那么这交换机就可以实现线速交换;
(2) 学习端口连接的机器的mac地址,写入地址表,地址表的大小(一般两种表示方式:一为beffer ram,一为mac表项数值),地址表大小影响交换机的接入容量;
(3) 还有一个就是二层交换机一般都含有专门用于处理数据包转发的asic芯片,因此转发速度可以做到非常快。由于各个厂家采用asic不同,直接影响产品性能。
2、三层交换机
第三层交换工作在osi七层网络模型中的第三层即网络层,是利用第三层协议中的ip包的包头信息来对后续数据业务流进行标记,具有同一标记的业务流的后续报文被交换到第二层数据链路层,从而打通源ip地址和目的ip地址之间的一条通路。这条通路经过第二层链路层。有了这条通路,三层交换机就没有必要每次将接收到的数据包进行拆包来判断路由,而是直接将数据包进行转发,将数据流进行交换。
举个例子
比如a要给b发送数据,已知目的ip,那么a就用子网掩码取得网络地址,判断目的ip是否与自己在同一网段。
使用ip的设备a------------三层交换机----------------使用ip的设备b
如果在同一网段,但不知道转发数据所需的mac地址,a就发送一个arp请求,b返回其mac地址,a用此mac封装数据包并发送给交换机,交换机起用二层交换模块,查找mac地址表,将数据包转发到相应的端口。

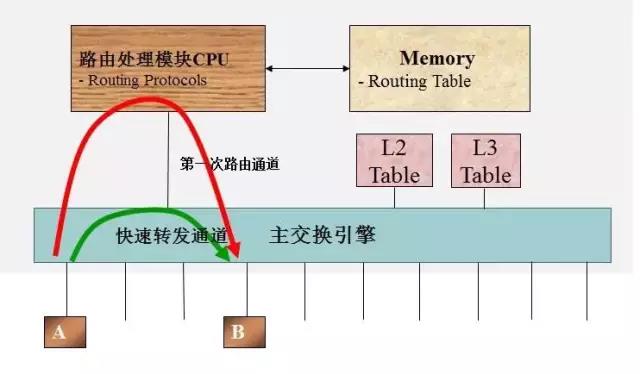

如果目的ip地址显示不是同一网段的,那么a要实现和b的通讯,在流缓存条目中没有对应mac地址条目,就将第一个正常数据包发送向一个缺省网关,这个缺省网关一般在操作系统中已经设好,对应第三层路由模块,所以可见对于不是同一子网的数据,最先在mac表中放的是缺省网关的mac地址;然后就由三层路由模块接收到此数据包,查询路由表以确定到达b的路由,将构造一个新的帧头,其中以缺省网关的mac地址为源mac地址,以主机b的mac地址为目的mac地址。通过一定的识别触发机制,确立主机a与b的mac地址及转发端口的对应关系,并记录进流缓存条目表,以后的a到b的数据,就直接交由二层交换模块完成。这就通常所说的一次路由多次转发。
可以看出三层交换的特点:
a、由硬件结合实现数据的高速转发。
b、这就不是简单的二层交换机和路由器的叠加,三层路由模块直接叠加在二层交换的高速背板总线上,突破了传统路由器的接口速率限制,速率可达几十gbit/s。算上背板带宽,这些是三层交换机性能的两个重要参数。
c 、简洁的路由软件使路由过程简化。
d、大部分的数据转发,除了必要的路由选择交由路由软件处理,都是又二层模块高速转发,路由软件大多都是经过处理的高效优化软件,并不是简单照搬路由器中的软件。
所以:
二层交换机:基于mac地址
三层交换机:具有vlan功能 ,交换和路由,基于ip,就是网络。

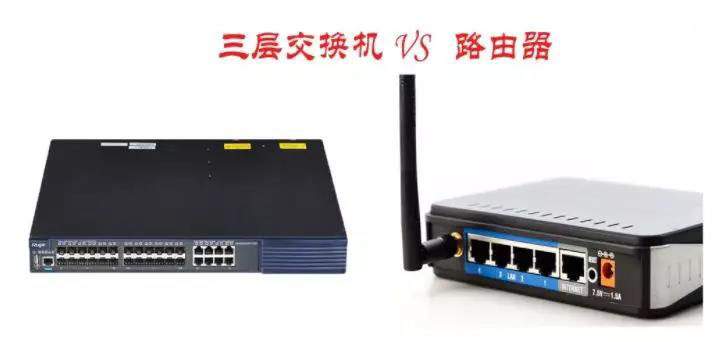

三、路由器与三层交换机的区别
路由器是三层设备,可是三层交换机却可以同时工作在三层和二层的。
事实上三层交换机与路由器还是存在很大的差别:
1、主要功能不同。虽然三层交换机与路由器都具有路由功能,但不能因此而把它们等同起来。路由器不仅具有路由功能,还提供了交换机端口、硬件防火墙附加功能,其目的是使设备适用面更广、使其更加实用。
三层交换机也一样,主要功能仍是数据交换,只不过它是具备了一些基本的路由功能的交换机。三层交换机同时具备了数据交换和路由转发两种功能,但其主要功能还是数据交换;而路由器仅具有路由转发这一种主要功能。
2. 主要适用的环境不一样。三层交换机的路由功能通常比较简单,因为它所面对的主要是简单的局域网连接。特性远没有路由器那么复杂。它用在局域网中的主要用途还是提供快速数据交换功能,满足局域网数据交换频繁的应用特点。
而路由器则不同,虽然也适用于局域网之间的连接,但它的路由功能更多的体现在不同类型网络之间的互联上,如局域网与广域网之间的连接、不同协议的网络之间的连接等,优势在于选择最佳路由、负荷分担、链路备份及和其他网络进行路由信息的交换等。另外,为了与各种类型的网络连接,路由器的接口类型非常丰富,而三层交换机则一般仅同类型的局域网接口,非常简单。
3、技术实现不一样。路由器和三层交换机在数据包交换操作上存在着明显区别。
路由器一般由基于网络处理器或多核的路由引擎执行数据包交换。
而三层交换机通过硬件执行数据包交换。三层交换机在对第一个数据包送控制面进行路由查找后,它将会产生一个供数据面查找的mac地址与ip地址的映射表,当同样的数据流再次通过时,将根据此表查表通过而不是再次送控制面查路由(即“一次路由,多次交换”)。
提高了数据包转发的效率。三层交换机的路由查找是针对数据流的,它利用缓存技术,很容易利用asic技术来实现,因此,可以大大节约成本,并实现快速转发。
而路由器的转发采用最长匹配的方式,实现复杂,一般采用价格高昂的网络处理器或多核处理器实现,并且路由表数目庞大,成本相当高。
四、总结
二层交换机用于小型的局域网络。在小型局域网中,广播包影响不大,二层交换机的快速交换功能、多个接入端口和低谦价格为小型网络用户提供了很完善的pg电子直营站的解决方案。
三层交换机的最重要的功能是加快大型局域网络内部的数据的快速转发,加入路由功能也是为这个目的服务的。如果把大型网络按照部门,地域等等因素划分成一个个小局域网,这将导致大量的网际互访,单纯的使用二层交换机不能实现网际互访;
如单纯的使用路由器,由于接口数量有限和路由转发速度慢,将限制网络的速度和网络规模,采用具有路由功能的快速转发的三层交换机就成为首选。
