发表时间：2019-07-30 人气：1668

防盗报警系统的设备一般分为：前端探测器，报警控制器。报警控制器是一台主机（如电脑的主机一样），用来控制包括有线/无线信号的处理，系统本身故障的检测，电源部分，信号输入，信号输出，内置拨号器等这几个方面，一个防盗报警系统中报警控制器是必不可少的。前端探测器包括有：门磁开关、玻璃破碎探测器、红外探测器和红外/微波双鉴器、紧急呼救按钮。

一、有线报警的系统原理

安防主要分监控、报警、门禁控制三大块。今天跟大家唠唠报警。我们常见的安防报警系统主要分为有线和无线两种。无线的报警系统因为安装方便，没有线缆束缚，也不破坏家居的整体环境风格，因此深受家庭用户喜欢。小户型、公寓式智能家居安防产品主要以无线报警为主也就是这个主要原因。

但是在工程项目、大别墅、庭院、商业环境中，或者叫系统工程中无线的劣势就出现了。因此有线防盗报警器因为稳定，价格实惠，所以受到大部分智能集成商的信赖，但是对于一般不是专业的人员来说，似乎连接有线探测器和防盗报警主机有点困难。这让我想起来第一次用报警主机（ds7400xi）的时候的情景，又是说明书，又是电阻、又是继电器的挨个琢磨的场景。

我们知道一个典型的防盗报警系统主要部件是由：报警主机板、前端探测器和警讯发送装置（联网报警通讯和现场声光报警）三部分组成的。

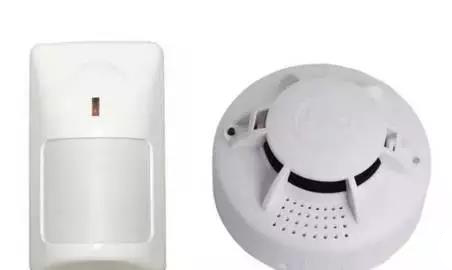

前端探测器又包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等，根据不同的功能适用于不同的环境。

前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。就前端探测器和报警主机间的联系、信号传递，说到底就是一个开关量信号的传送和接收过程。所谓开关量信号，就是一个电气回路的开路和短路过程。

以常规报警系统一般采用常闭工作模式为例，系统加电正常工作时，如果探测器失电或被警情触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口的这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。

其实报警主机及报警探测器的工作原理很简单，但是为什么在实际中有好多人不能正确配置与使用呢，其实就是一些关键的基础知识没怎么明白而已。今天跟大家一起聊聊有线防区及有线探测器与报警系统之间的连接。

基础知识不能少：什么是线末电阻。

线尾电阻（或者线末电阻）英文eol resistor: 线尾阻（eol，end of line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。学名称为线尾电阻，线末电阻的具体规格不同品牌型号的报警主机有各自的规范，各个厂家的阻值不一样，常用的有1kω、2.2kω、4.7kω、5.6kω、6.8kω，安在各种探测器上，也就是线路的末端。

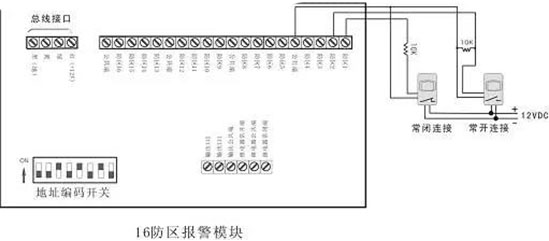

用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是标称的电阻值时（比如4.7kω），就会报警。任务是防破坏用，你剪断线或者短路也会报警。

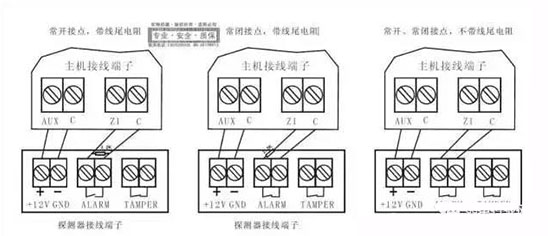

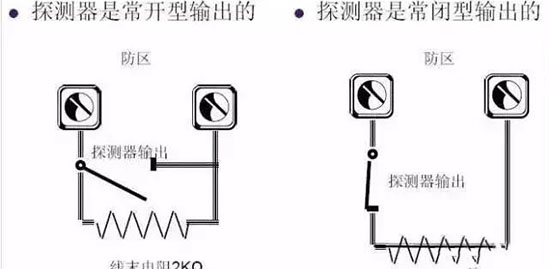

说的很明白了，线末电阻有两种方式：一种串联、一种并联。

常闭回路（nc）：短路正常，断路报警。这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。报警主机就无法识别是人为的短路。

常开回路（no）：短路报警，断路正常。这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。报警主机就无法识别是人为的段路。

线尾阻eol：短路正常，断路报警。这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。短路报警，断路故障，阻值为（比如4.7kω）为正常。这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。

因此在实际应用中，不通过线末电阻的检测而只是简单的连接常闭、常开回路，有很大的报警安全隐患。

报警主机aux，z-， z 的含义

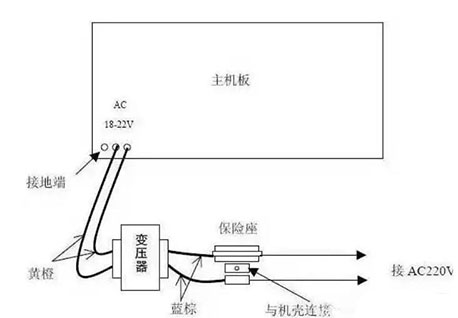

不同于无线探测器使用电池供电，通常有线探测器使用直流电压供电，报警主机的aux为探测器电源输出端向有线探测器提供电源。通常报警主机aux输出的电压值为dc12v，dc14v。

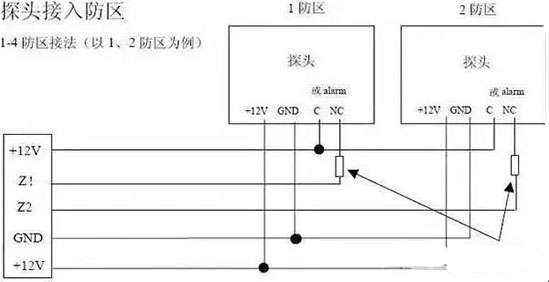

z- 表示的是有线防区的负极，一般z-接地（gnd）， z 表示的是有线防区的正极，通常带有一定的电压。

二、报警探测器的常见连接

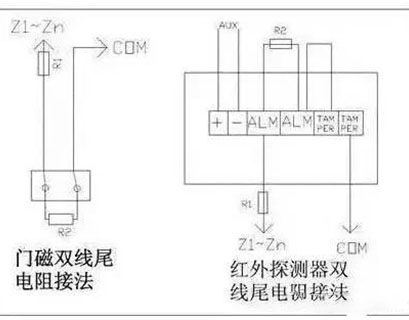

前端探测器的引线端口一般有六个：电源（一般标记为）、电源-（一般标记为-）、报警信号常闭输出（一般标记为nc或alarm）、报警信号公共端（一般标记为c或alarm）和两个拆信号输出口（一般标记为t或tamper），我们可以通过不同的线路接线和电阻配接，来达到不同的防拆功能和报警效果。

1、无防拆接线

不启用探测器的防拆功能，报警系统无法感知探测器是否遭到破坏，这种方式的接线在报警主机不设置单独的防拆防区或防拆设置，探测器的信号线材只需四芯。其接线方式最为简单、可靠，但安全性差。在这种接线方式下，报警主机只能感知探测器是否被警情触发，而无法探测到其它诸如盒盖被打开，线路被破坏（当线路被短路报警系统依然认为探测器工作正常，而当线路被剪断或探测器失电则报警系统认为警情发生）。

2、单独防拆防区接线

采用将探测器防拆端口信号专门接入报警主机专用的防拆防区，这种方式的接线可靠、简单，通过报警主机对防拆防区单独编程达到设备、线路防拆。因为需要额外的线路传递防拆信号，因此探测器的线材选择必须选用六芯以上。在这种接线方式下，当出现探测器盒盖被打开，线路被剪断或探测器失电时，无论报警系统是否处于布防状态，报警主机对应的防拆防区将被触发发出设备被拆动报警，但这种方式对探测器防拆接口或线路被短路时不会有报警触发，具有一定的局限性。

3、单线末电阻接线

这种接线方式具备了基础的设备防拆识别，且无需在报警主机设置单独的防拆防区，探测器的信号线材也只需四芯即可，只需要将探测器对应的防区设置为单线末防区。在这种接线方式下，报警主机通过对探测器信号线不同状态输出的不同电阻值来判断所发生的警情是何种警情。
