网络监控图像有几路不显示,是什么原因?如何解决? -pg电子游戏官网官方网站

发表时间:2020-03-14 人气:2037

在做监控项目时,很多时候经常会遇到一个常见的问题,就是总有几路图像不显示,相信很多朋友都会遇到过,那到底是什么原因造成的呢?如何解决呢?根据之前有不少朋友讨论过,今天我们一起来总结下。



一、线缆问题

监控系统安装好后,插电调试,结果有几路摄像头的图像不显示。

一般出现这样的情况,很多朋友首先会把问题定位在码率上,降低码率来解决问题,但是降低了码率问题还是存在。



可能是网线出了问题?一看网线都在100米内,使用是超5类线,用测线仪测量,线都是通的,都没有什么问题,电源问题?在电源上儿狠狠的花了些时间检测,还是没有发现问题的所在。



最后发现这几路不显示的图像,监控都是离主机80-90米左右的距离,按理说是没有什么问题,但问题如此集中在80-90米的监控上面,就是个问题,于是就把网线拆下来,测电阻,结果发现电阻在30多欧上。



是网线出了问题,网线应该是铜包铝网线,并不是无氧铜的,没有在正规渠道购买,正规无氧铜网线的电阻100米不超过10欧,全部换国标线问题解决了。



二、供电问题

接手了一个维保的项目,突然有十几路的图像不显示,这种大面积的图像不显,我们一般首先想到的是供电问题。



于是检查电源,发现这十几路监控都是一路供电的,所以应该是供电出了问题,于是从弱电箱到电源一路检测,最终发现问到出现漏电断路器上。



按漏电断路器不跳闸,经过万用表测试,确实是漏电断路器坏了,有问题,于是换个新的,那十几路不显示的监控图像都显示了。

所以在监控维护的时候,漏电断路器需要定期查看。

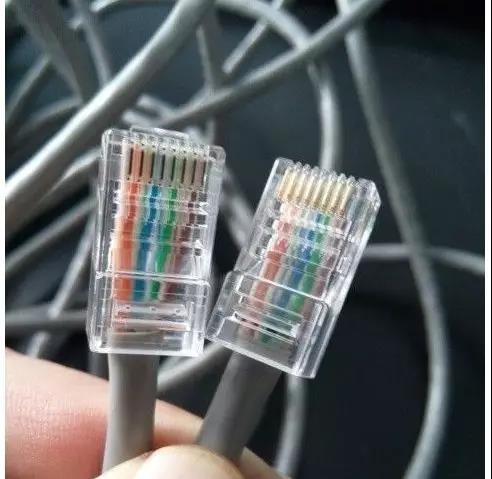

三、水晶头没做好

监控项目做完发,发现有一路摄像头没有图像,其它的都是完好,怎么回事?



这是个非常容易忽略的细节问题,通过我们会把可能发生故障大方向的问题,都会一 一检测,检查电源供电、换摄像头,测网线问题都没有解决。



问题就发生在细节上,很多朋友在做水晶头施工时,网线钳给双绞线去皮时,用力太大,造成一根网线几近断开 ,或者水晶头没有按标准顺序接线,测试能通,但在千兆网络中就会丢包严重等。重新按标准方式制作水晶头,问题可以解决。





四、核心交换机使用不当

有个朋友问到,200路新装的监控,项目做好后,经常有几十路监控不显示,时好时坏,什么原因?



这类问题刚开始都会想到带宽或ip地址设置不当,当调低了码率和检查了ip后,发现问题依然存在。



那怎么办呢?

于是就对监控的ip地址进行批量ping下。

使用以下批量ping命令:

for /l %d in (1,1,255) do ping 10.168.1.%d







当输入批量命令后,那么它就自动把网段内所有的ip地址都ping完为止。

代码中的这个(1,1,255)就是网段起与始,就是检测网段192.168.1.1192.168.1.255之间的所有的ip地址,每次逐增1,直接到1255255ip检测完为止。



发现有一些ip地址ping不通,所以就是检查交换机。

首先问了下对方交换机的牌子,使用是平时家用比较多的交换机牌子,很明显,对于这类的200路监控的项目,某些家用比较多的牌子还是不适合,还是需要使用项目用的比较多牌子的交换机(华为、h3c、锐捷等)。



除了选择牌子之外,我们还需要估算下交换机的背板带宽与包转发率。

背板带宽:如果200路监控,核心交换机有4个来自汇聚层的千兆接口、2个上联的千兆端口,以及2个可能接入其它的千兆端口,所以一共可能有8个千兆口,为了保证带宽充足,则交换机背板带宽j最低要求为:

8*1000m*2)/1000=16gbps的背板带宽。



包转发率:一个千兆口的包转发率为1.488mpps/s,为了保证能够线速转发,200路监控核心交换机可能有8个千兆口在使用,则核心交换机交换最低包转发速率为:

8*1.488mpps/s=11.9mpps



这些都是核心交换机的最低要求,实际项目中我们在选择核心交换机时一定是需要大于这些基本参数。

除了背板带宽与包转发率这些,核心交换机还需要看可扩展性、虑拟化、的链路聚合、冗余、堆叠等参数,这些都是影响网络系统的稳定的参数。
