在互联网高度发达的今天，每天都有大量的数据来往于网络，但数据中心是这些信息流动的“车站”，数据在这里完成了交换、编译、再分发等行为，分别前往目的地。

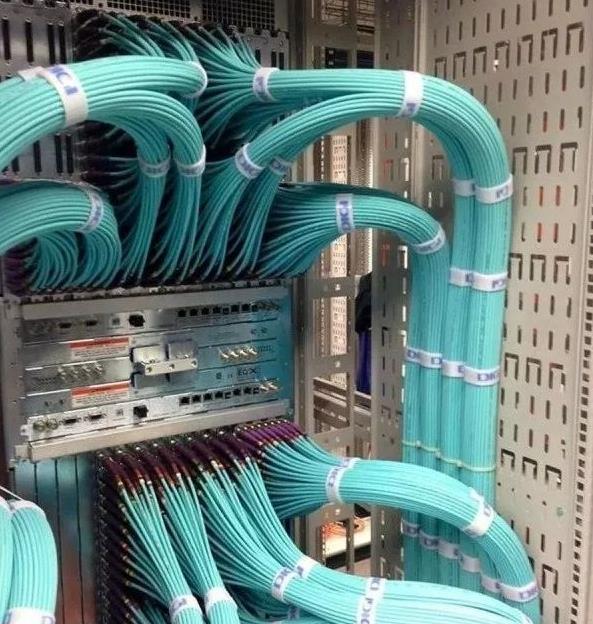

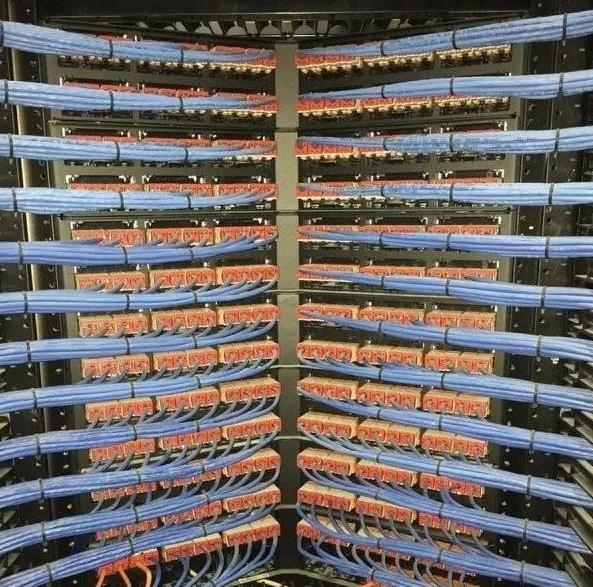

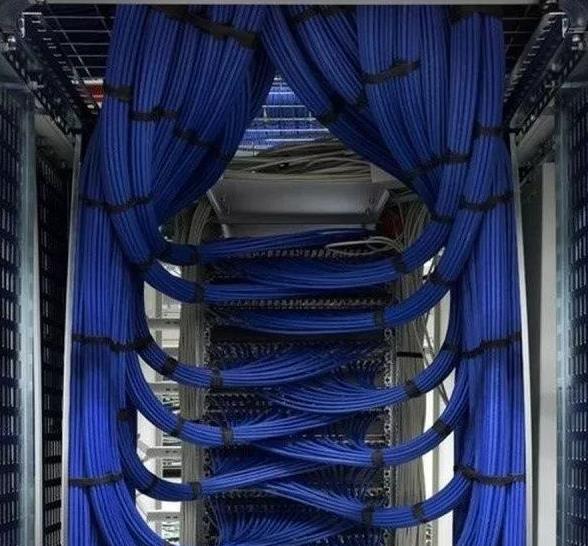

下面是仲子路数据中心布线示例。 各种用途的电缆根据颜色、方向、用途合理配置，不仅一目了然，后期的维护检查也很方便。

这样规整的布线方式，即使是挑剔的处女座也无话可说了吧。

好多朋友问起我，有木有好的理线方法，实际上好的理线取决于对常见的理线方式 开展有效应用，假如以前你对理线掌握很少，那麼本文能够将详尽给你详细介绍主机房理线方法。

机柜型配线架已成为机房配线架的主体，主要涉及机柜型配线架的美观。

当电缆线进到主机房后，会顺着电缆桥架进到服务器机柜光纤配线架或壁挂式光纤配线架。理线就是指在主机房的三相五线孔至光纤配线架的控制模块孔中间，将电缆线理齐整。

柜子的水平绞车线位于柜子后面，主要关注的是每条绞车线的性能合格。

随着接线水平的提高，接线系统的施工业者已经通过施工技术和层，所有线路都可以达到国家标准要求的99%的性能测试合格率。 那时候，人们的注意力变得美丽了。

一、机房布线要求：

1、根据国家标准，垂直桥梁中的电缆应每1.5米绑一次（防止电缆重量引起的张力引起的变形），这是水平桥梁不需要的。终端板、柜子、接线架和配电箱必须按照标准相互平行，因此电缆系统的美观得到集中 在机房内的线缆部分。

2、主机房内的电缆线通常会进到服务器机柜光纤配线架或壁挂式光纤配线架。因服务器机柜光纤配线架早已变成网络布线工程中的主流产品，在这里将关键涉及到服务器机柜型光纤配线架的理线加工工艺。

3、在服务器机柜反面，生产厂商早已生产制造出了各种各样造型设计的光纤配线架、漏线管理工具等构件，其反面的美观大方早已不是问题。而服务器机柜后面的美观大方，通常不以大家所留意，导致工程项目完工施工单位（乃至是小区业主方）害怕令人参观考察服务器机柜的內部。

4、在机房内，应当做到每根线从进入机房开始，直到配线架的模块为止，都应做到横平竖直不交叉。并按电子设备排线的要求，做到每个弯角处都有线缆固定，保证线缆在弯角处有一定的转弯半径，同时做到横平竖直。

上述要求同样适用于机柜后侧。既然水平双绞线布置成瀑布型已经不再理想，因此对机柜内的水平双绞线就应该进行理线。

理线这一名词已经在许多施工人员口中听到，但其含意却各不一样，其原因在于理线的工艺手法不一样。

下面pg电子游戏官网官方网站-pg电子直营站将分享三种理线工艺

1、瀑布造型理线

这是一种古老的布线形态，有时可以看到它的痕迹。它采用艺术形象的霍国山帷幕洞，直接从布线框的模块将绞线挂下来，分布很美的一层（24-48双绞线）。

现在，配线机柜后面采用水落型配线技术的电缆，从配线面板后面可以看到直接配线到地面。 这样做的优点是节省人力并减少线路间干扰(串扰)。

飞瀑型理线加工工艺是最普遍的理线方式 ，它应用涤纶绷带将电缆线捆扎在服务器机柜里侧的立杆、承重梁上，不考虑到美观大方，仅确保正中间的室内空间能够空出来给计算机设备应用。

这种造型的优点是节省理线人工，缺点则比较多，例如：

1）安装网络设备时容易破坏造型，甚至出现不易将网络设备安装到位的现象；

2）每根双绞线的重量全部变成拉力，作用在模块的后侧。如果在端接点之前没有对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障；

3）万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因机柜内普遍没有内设光源，造成端接时不容易看清楚，致使端接错误的概率上升。

2、逆向理线

也称为反向理线。逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行理线。其方法是从模块开始向机柜外理线，同时桥架内也进行理线。这样做的优点是理线在测试后，不会因某根双绞线测试通不过而造成重新理线，而缺点是由于两端（进线口和配线架）已经固定，在机房内的某一处必然会出现大量的乱线（一般在机柜的底部）。

反向理线一般为人工服务理线，凭着人眼和两手进行理线。因为服务器机柜内有很多的电缆线，在装线时相互交叉式、盘绕，因而这一方式 的用时许多、工作效能没法提升。

反向理线的优势是检测早已进行，无须担忧服务器机柜后面的电缆线长短。而缺陷是由于电缆线的两边早已固定不动，电缆线中间会造成很多的交叉式，要想理齐整十分费劲，并且在2个固定不动端中间必定有一处的五类双绞线是较为散乱的，这一处通常在木地板下（下进线时）或天花上（上进线时）。

3、正向理线

正向理线也称前馈型理线。正向理线是在配线架端接前进行理线。它往往从机房的进线口开始（如果是从机柜到机柜之间的双绞线理线，则是从其中某一机柜内的配线架开始进行理线），将线缆逐段整理，直到配线架的模块后端为止。在理线后再进行端接和测试。

正向理线所要达到的目标是：自机房（或机房网络区）的进线口至配线机柜的水平双绞线以每个16/24/32/48口配线架为单位，形成一束束的水平双绞线线束，每束线内所有的双绞线全部平行（在短距离内的双绞线平行所产生的线间串扰不会影响总体性能，因为桥架和电线管中铺设着每根双绞线的大部分，这部分是散放的，是不平行的），各线束之间全部平行；在机柜内每束双绞线顺势弯曲后铺设到各配线架的后侧，整个过程仍然保持线束内双绞线全程平行。在每个模块后侧从线束底部将该模块所对应的双绞线抽出，核对无误后固定在模块后的托线架上或穿入配线架的模块孔内。

正向理线的优点是可以保证机房内线缆在每点都整齐，且不会出现线缆交叉。而缺点是如果线缆本身在穿线时已经损坏，则测试通不过会造成重新理线。因此，正向理线的前提是对线缆和穿线的质量有足够的把握。
