有很多朋友问光纤监控怎么安装,是如何连接的。小编在这里我给大家大体直观的说一下光纤监控安装的方法。

首先要弄清楚,光纤在什么情况下用,就是模拟监控的视频线传输不够长,网络监控的网线传输不够长的情况下,需要长距离传输才使用光纤。



安防监控链接图1

光纤的具体知识,我们前面也讲过不少,大家可以自行查看历史文章。

需要的设备,通常是监控设备一套就不多说了,另外需要光纤,终端盒,光纤跳线或尾纤,光纤收发器(成对)。

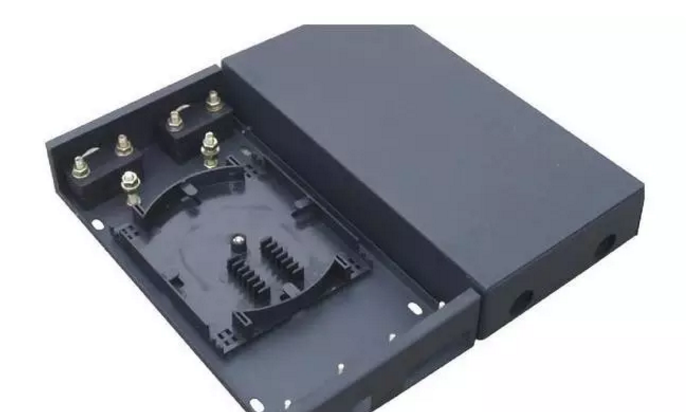

终端盒是用来保护熔接完成的光纤的。



安防监控链接图2

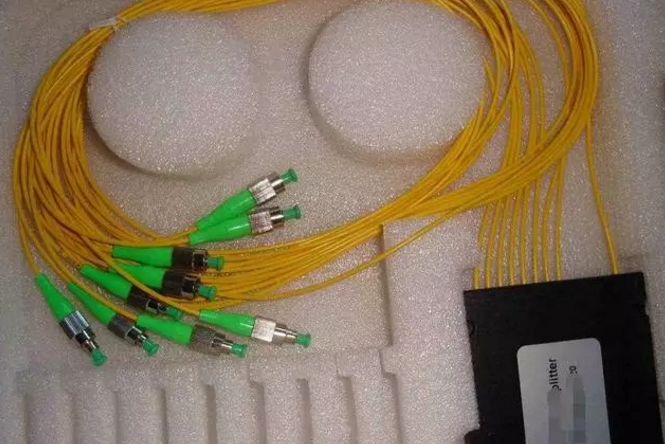

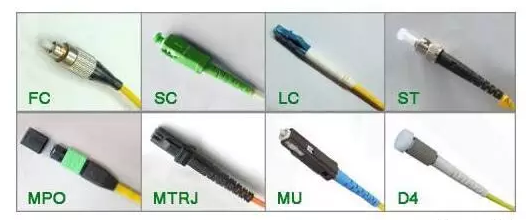

光纤跳线或者尾纤,通常有很多种接头,我们安防监控上大多数用sc接头,行业内也有称之为方头的。



安防监控链接图3

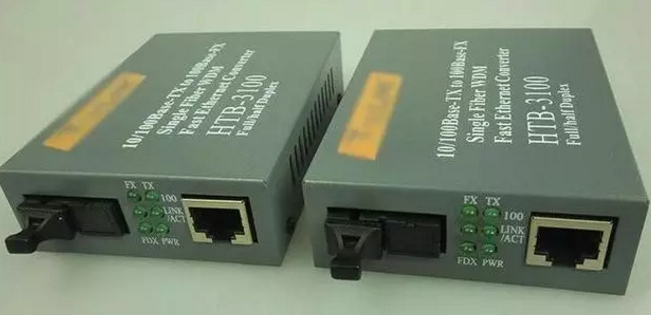

光纤收发器是把电信号转化成光信号传输,然后再把光信号转化成电信号,传到我们的接受端。

安防监控链接图4



那具体如何连接?我们从硬盘录像机端到摄像机终端的顺序的连接方法如下:

硬盘录像机--交换机--收发器--终端盒---终端盒--收发器--交换机--摄像机



(图示中没有把终端盒放进去,我们要知道终端盒放哪,作用是什么就行了)

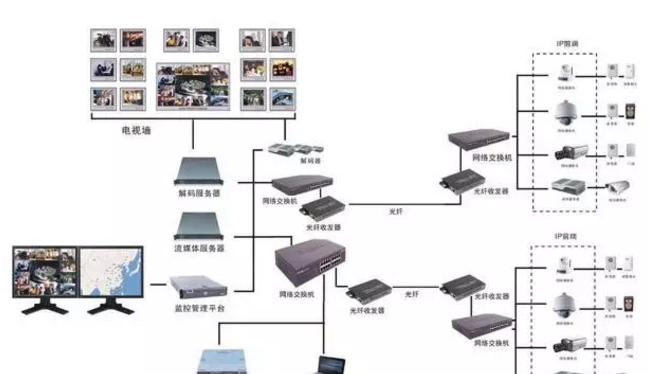

下面是大型监控拓扑图,设备连接的逻辑就充分体现出来了。



安防监控链接图5



这些都是非常简单入门的监控技术,只是让新手了解大概的光纤监控连接方法,另外有什么其他的实际问题,可以给我留言,我尽力给大家解答。也希望大家点赞和转发,希望能帮到更多的朋友。
