poe供电的几种形式

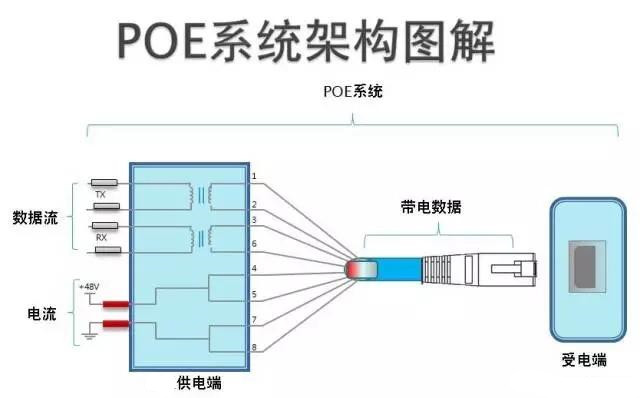

poe(power over ethernet) 是有源以太网供电的简称， 同时也被称为有源以太网(activeethernet) 或者被称为基于局域网的供电系统(pol， power over lan) ， 有时候人们还叫它以太网供电； poe是利用了现存标准的以太网传输电缆同时进行数据传送和电功率的供给， 从而保持了现存以太网系统和用户的兼容性；

poe指的的是现有的以太网布线基础架构不做任何改动的情况下， 在为某些基于ip的终端(如网络摄像机、ip电话、无线局域网接入点ap等)传输数据信号和为此类设备提供直流供电技术， poe技术实现了在结构化布线安全的同时保证现有网络的正常运作， 最大限度的降低了线材和施工的成本。

通常来说poe供电有四种方式，

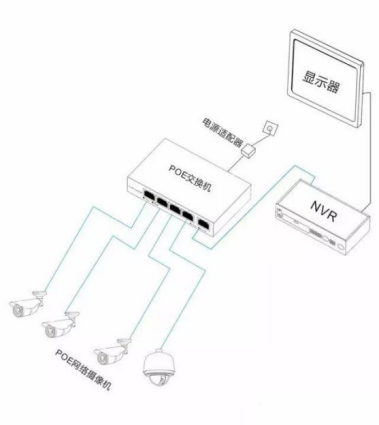

一．终端设备和交换机都支持poe

这一种方案比较简单， 是将poe交换机直接通过网线接到支持poe供电的ip终端设备； 这种方案有两点需要注意：

1、确定poe交换机和ip终端是否是标准的poe设备；

2、确定网线的质量与规格， 质量不好的网线会导致ip终端不断重启或者设备供电不足无法通电；

二．终端设备不支持poe、交换机支持poe

这种方案需要将poe交换机与终端设备中间加一个poe分离器， poe分离器是将电源分离成电力输出线(5v/9v/12v等)和数据信号输出线(普通网线)；数据信号输出线可以直接与不支持poe受电设备网口接通， 电力输出线可以匹配多种dc输入的不支持poe受电设备， 支持ieee 802.3af/802.3at标准。

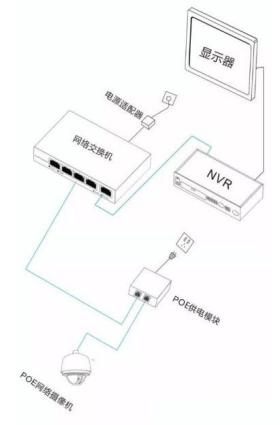

三．终端支持poe、交换不支持poe

这种方案好处是利于扩展原有网络的布线，对网络设备没有影响；它的工作原理是通过交换机与终端中间加一个poe供电模块， 通过poe供电模块与终端设备进行连接；

四．终端设备和交换机都不支持poe

这种方案是交换机与终端设备间加一个poe供电模块和加一个poe分离器， 网线从交换机出来接到poe供电模块， 再从供电模块接到poe分离器， 最后连接到终端设备；
