一、端设备防雷

(1)前端设备如摄像头应置于接闪器（避雷针或其它接闪导体）有效保护范围之内。当摄像机独立架设时，避雷针最好距摄像机 3－4 米的距离。如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用φ8 的镀锌圆钢。为防止电磁感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽。

(2) 为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器，如电源线（ac220v 或 dc12v）、网线、控制线、开关线。

(3) 摄像机的电源一般使用ac220v 或 dc12v。摄像机由直流变压器供电的，单相电源避雷器应串联或并联在直流变压器前端，如直流电源传输距离大于 15 米，则摄像机端还应串接低压直流避雷器。

(4) 室外的前端设备应有良好的接地，接地电阻小于4ω，高土壤电阻率地区可放宽至 <10ω。

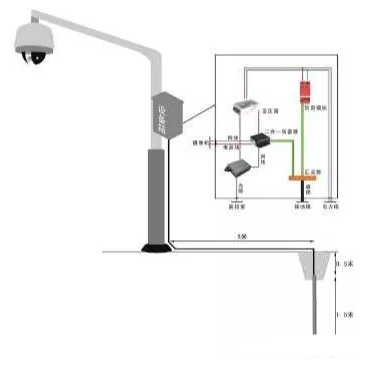

整体设备防雷接地结构如下图：

二、输线路的防雷

（1) 网络布线一般选用超五类网线，架设（或敷设）在前端与终端之间。

（2) gb50198－1994 规定，传输部分的线路在城市郊区、乡村敷设时，可采用埋地敷设方式。当条件不充许时，可采用通信管道或架空方式，此时规定了传输线缆与其它线路其沟的最小间距和与其它线路共杆架设的最小垂直间距。

（3) 从防雷角看，埋地敷设方式防雷效果最佳，架空线最容易遭受雷击，并且破坏性大，波及范围广，为避免首尾端设备损坏，架空线传输时应在每一电杆上做接地处理，架空线缆的吊线和架空线缆线路中的金属管道均应接地。

（4) 传输线埋地敷设并不能阻止雷击设备的发生，大量的事实显示，雷击造成埋地线缆故障，大约占总故障的 30％左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设，保持钢管的电气连通。对防护电磁干扰和电磁感应非常有效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。如电缆全程穿金属管有困难时，可在电缆进入终端和前端设备前穿金属管埋地引入，但埋地长度不得小于 15 米，在入户端将电缆金属外皮、钢管同防雷接地装置相连。

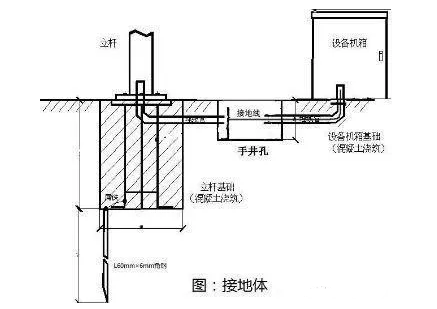

三、地体

接地体用于防止外界电压危害人身安全和对设备的损害，抑制电气干扰，保证设备正常工作，应满足如下安装要求；

（1）应符合现行国家标准的有关规定。

（2）接地使用接地体/接地棒。接地体的焊接应采用搭焊，搭焊长度为圆钢直径的 6 倍；距设备杆的距离不得超过 3m。

（3）接地体安装点下方应无任何管道、线缆经过。

（4）每根杆件应安装保护接地，保护接地应使用规格为 l60mm*6mm 以上的镀锌扁角钢打入杆件开挖的基础坑底部以下不小于 2 米，然后用规格为 40mm× 4mm 以上的镀锌扁钢与角钢妥善焊接, 扁钢再焊接到每个钢制杆件的法兰盘上，焊接处应作防腐处理，接地电阻应小于 4ω。

（5）卡口中的落地式机柜和杆挂式设备箱的专用接地端子应与接地体/接地棒有效连接，接地电阻应小于 4ω。采用与接地体/接地棒有效连接的软铜绞线引入设备机柜的专用接地端子，导线护套颜色应为黄、绿双色，其截面不得小于6 平方。

（6）因卡口式电子警察中的落地式机柜距杆件较远，应安装单独保护接地，保护接地应使用规格为 l60mm×6mm 以上的镀锌扁角钢打入机柜开挖的基础坑底部以下不小于 2 米，然后用规格为 40mm*4mm 以上的镀锌扁钢与角钢妥善焊接,焊接处应作防腐处理。用与镀锌扁钢有效连接的软铜绞线引入设备机柜的专用接地端子，导线护套颜色应为黄、绿双色，其截面不得小于 6 平方。接地电阻应小于 4ω。
