如何合理布置监控系统的电源和选择电源线



监控系统中摄像机的电源供电是保证监控设备正常可靠运行的前提,如何合理布置监控系统的电源和选择电源线,在视频监控系统中显得至关重要。我们就来弄清楚监控电源应用。



一、电源的设置

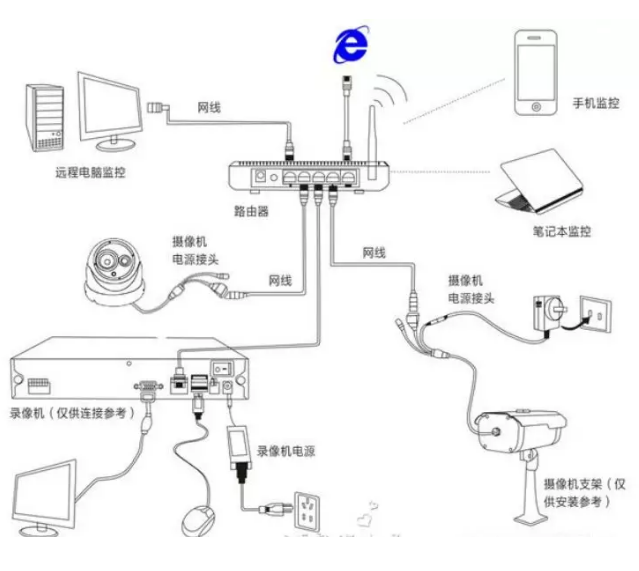

摄像机的电源设置根据摄像机是在控制主机边上还是比较远的距离,如果比较近的就直接在主机旁边安装大功率的直流稳压电源,将多个摄像机连接到这个电源上,直流电源功率的大于摄像机的功率总和就可以了。



如果距离较远的应该采用220v交流电源分配到摄像机边上再通过稳压电源进行变压给摄像机供电,220v交流电源线应与视频线距离应大于30公分,避免磁场干扰,影响图像传送质量。





二、电源的选择

电源线选择要通过计算才可以得到合理的选配,常用的12v供电摄像机的工作电流:

普通枪机或者半球:工作电流约为200~300ma可以选择500ma-1a的电源

一体化摄像机:工作电流约为350~400ma可以选择1a的电源

小型中型红外摄像机:工作电流为600-700ma可以选择1a的电源

大型的红外摄像机:工作电流1000ma-1200ma可以选择2a的电源

供电一套监控系统中:摄像机可以单独供电,也可以多个集中供电,如果是多个摄像机集中供电,所需要的电流为多个摄像机电流之和。



举例

假设一个监控系统要10台半球摄像机统一公用一个电源,因为一台半球的电流是300-400ma,所以10台摄像机的电流是3000ma-4000ma,就应该选择5a或者6a的电源供电。



三、电源线线径的选择

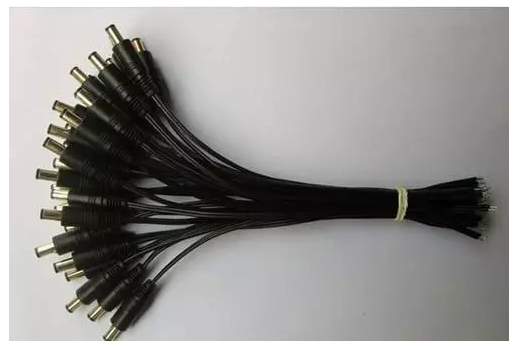

假设四台摄像机到监控距离少于40米,每台摄像机可单独布rvv2×0.5电源线到监控主机并用小型开关电源供电;如果4个半球或者枪机,也可以选择212v1a电源或者112v2a电源,4个摄像机采用并联取电的方式,比较节省线材;

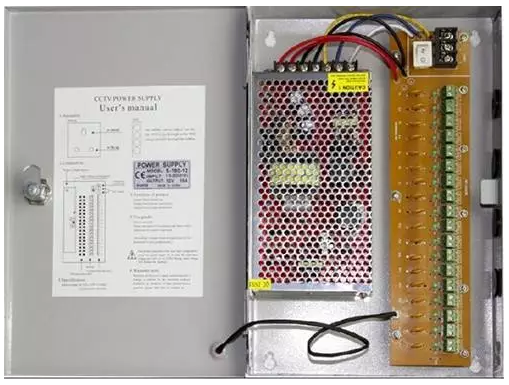

如果摄像机的数量较多,8个摄像机,则应采用大功率的12v直流稳压电源集中供电,这个时候由于电流过大,必须考虑电源线上的压降,一般情况下,8个摄像机的系统,最远距离不超过40米的,可以布rvv2*0.75的线材集中供电;如果16路的系统集中供电,就要选择rvv2*1.0的电源线。以上的介绍的是摄像机到监控主机不超过40米距离的电源线的选择。



如果摄像机到主机的距离超过40米,就要考虑用220v集中供电,到摄像机端进行变压变成12v给摄像机供电。一般情况下,220v供电,只要系统不是太大,8路以下,200米以内的距离,都可以选择rvv2*0.75的线材,如果8路以上,都是大功率的红外摄像机,就要考虑用rvv2*1.0的电源线供电了,另外如果距离更远,为了保证安全,最好用rvv2*1.5的线材。



四、电源线的选择方法

1、采用双绞线供电

五类或五类以上的非屏蔽双绞线作为监控摄像机供电电源线,可以简化布线,但是你要保证传过来的电源符合设备的要求。如设备工作电源是10-12vdc,电流是500ma,双绞线内阻为10ω/100米(无氧铜实际使用要测量是100m9.53ω),若传送的电源是12vdc,考虑到距离电压衰减,要保证设备的使用正常,传送电源在150米以内。





2、独立rvv线供电

根据终端摄像机的功率大小,一般的固定枪机功率不超过10w,红外枪机一般不超过20w,球机约为35w。单纯从功率上来说,rvv2*0.5的线就足够了,国标0.5的线可以带约1kw的负载。



远距离,考虑到衰减,建议采用不小于1.0的线。如果摄像机的数量较少(5台以内)且摄像机与监控主机的间隔较近(少于50),每台摄像机可独自布rvv2×0.5电源线到监控室并用小型变压器供电。



如果摄像机的数量较多,则应采纳大功率的12v直流稳压电源集中供电。在工过程中,要考虑到悉数摄像机的总功率和由传输线路所形成的电压降(称说“线损”,规格为1m2的铜导线每100m的电阻是1.8ω)。对于一幢楼的监控,施工时一般用22.5-6m2的铜芯双塑线作为电源主线由监控室引至线井,并沿线井走至各摄像机楼层的线井。对楼层各摄像机的供电,可由该层线井引1rvv2×1rvv2×1.5(若该层的摄像机数量超越6)电源线给摄像机供电,或用rvv2×0.5护套线一一引线对应供电。





五、远距离供电怎么办

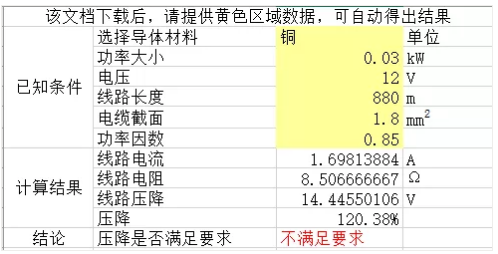

当然,对于超过500米以上的距离,我们在使用线的时候,就要大概的估算下它的压降了,好决定用什么线,这里面有个自动计算的公式。







那么对于超过2公里以上的距离的监控,如何来供电?

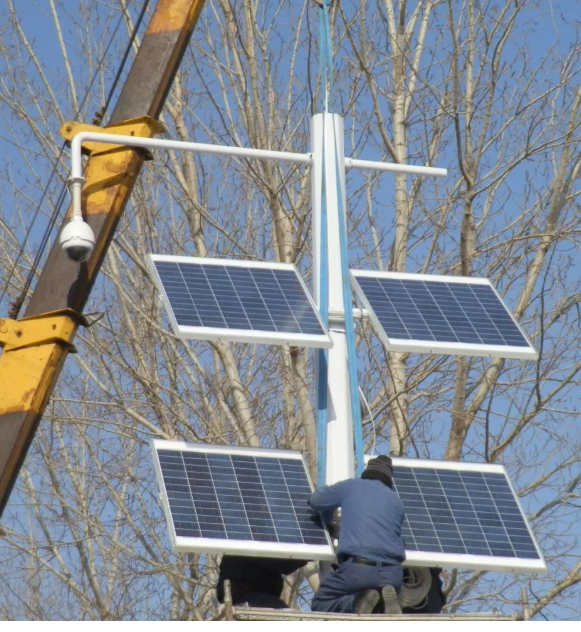

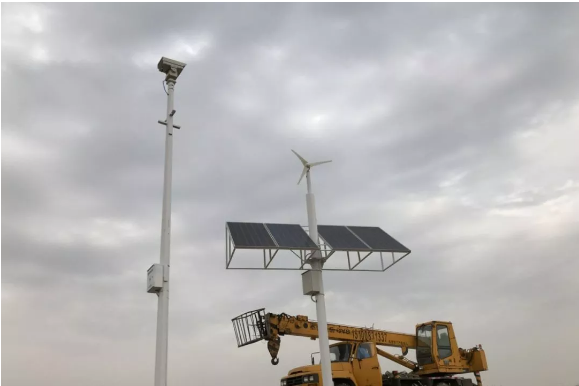

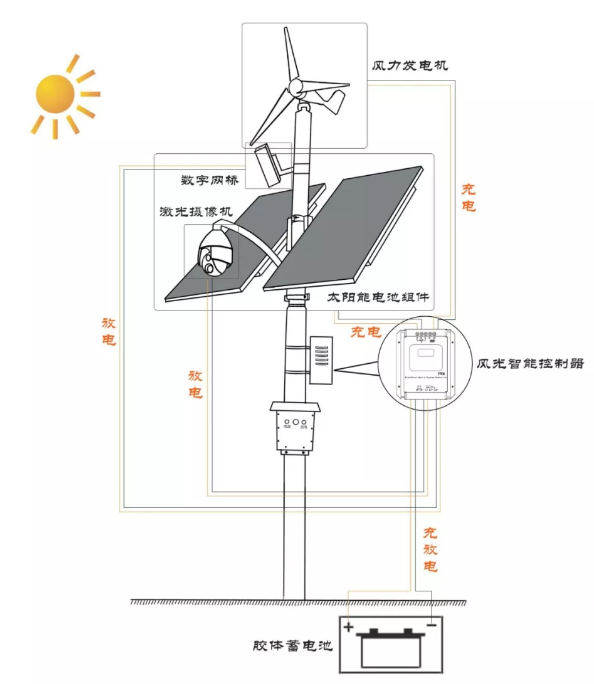

这种情况的话可以使用太阳能供电。










声明:本文只做技术研究讨论,请勿用于非法目的,如果恶意使用造成任何法律责任本站概不负责!
