弱电工程公共广播系统安装工艺标准要求

1.广播系统安装工艺标准

1.1.施工准备

1.1.1.材料

(1)节目源设备：主要选用 fm/am调谐器、电唱机、激光唱机、传声器（话筒）等。满足设计要求，必须附有产品使用说明书、合格证及有关的技术文件。产品安装前，必须进行进场设备材料检验。

(2)信号处理设备：包括调音台、前置放大器、功率放大器、频率均衡器、压缩限制器、

(3)延时器、混响器等。应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和 3c认证标识。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。

(4)传输部分：包括分线箱、控制器、电线电缆等。必须符合设计要求的规格型号，有产品合格证及 3c认证标识。

(5)终端设备：主要包括扬声器、音箱、声柱、控制开关、音量控制器等设备。产品选型符合设计要求，并附有产品使用说明书及合格证，且有 3c认证标识。

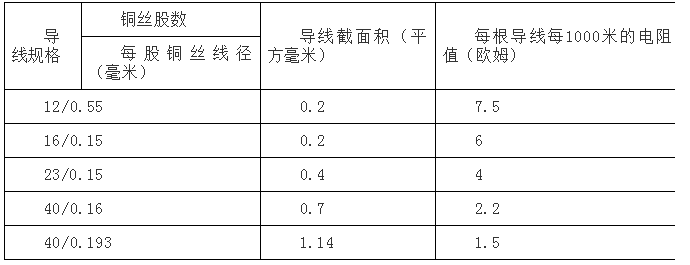

(6)常用连线规格应符合下表，应根据设计要求选择相应规格的绝缘导线，并有产品合格证。

连线规格

(7)电缆应根据设计要求选用屏蔽线或双绞线，并有产品合格证。

(8)不间断电源的选择应根据设计要求选配，必须有产品合格证及有关的技术文件。

(9)镀锌材料：金属线槽、镀锌钢管、机螺丝、平垫、弹簧垫圈、金属膨胀螺栓、金属软管等。

(10)其它材料：塑料胀管、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类插头等。

1.1.2.机具设备

(1)手电钻、冲击钻、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。

(2)万用表、工具袋、梯子、水平尺、拉线、500v摇表、线坠。

1.2.施工条件

(1)机房内土建工程应内装修完毕，门、窗、门锁装配齐全完整。

(2)机房内及外围的布线线缆沟、槽、管、盒、箱施工完毕。

(3)吊顶的扬声器预留孔按实际尺寸已经留好，音箱吊架安装预留。

(4)线缆绝缘电阻摇测值大于 0.5mω。

1.3.操作工艺

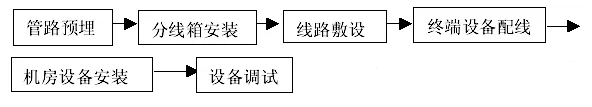

1.3.1.工艺流程

1.3.2.操作方法

(1)管路预埋

参见管路预埋工艺要求进行施工。

(2)分线箱安装

(a)暗装箱体面板应与建筑装饰面配合严密。严禁采用电焊或气焊将箱体与预埋管口焊在一起。

(b)明装分线箱安装高度为底边距地 1.5m。

(c)明装壁挂式分线箱、端子箱或声柱箱时，先将引线与盒内导线用端子作过渡压接，然后将端子放回接线盒。找准标高进行钻孔，埋入胀管螺栓进行固定。要求箱底与墙面平齐。

(d)线管不便于直接敷设到位时，线管出线终端口与设备接线端子之间，不得将线缆直接裸露，必须采用金属软管连接，金属软管长度不大于 1米。

(3)线路敷设

(a)布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。

(b)管内穿线不应有接头，接头必须在线盒（箱）处接续。

(c)进入机柜后的线缆应分别进入机架内分线槽或分别绑扎固定。

(d)所敷设的线缆两端必须做标记。

(4)终端设备配线

(a)扬声器的安装应符合设计要求，固定要安全可靠，水平和俯、仰角应能在设计要求的范围内灵活调整。

(b)吊顶内、夹层内利用建筑结构固定扬声器箱支架或吊杆等附件，须在结构上钻孔、电焊等，必须检查建筑结构的承重能力，征得设计同意后方可施工；在灯杆等其他物体上悬挂大型扬声器时，也必须根据其承重能力，征得设计同意后安装。

(c)以建筑装饰为掩体安装的扬声器箱，其正面不得直接接触装饰物。

(d)具有不同功率和阻抗的成套扬声器，事先按设计要求将所需接用的线间变压器的端头焊出引线，剥去 10～15mm绝缘外皮待用。

(e)吸顶式扬声器，将扬声器引线用端子与盒内导线连接好，然后将端子放回接线盒，使扬声器与顶棚贴紧，用螺丝将喇叭固定在吊顶支架板上。当采用弹簧固定喇叭时，将喇叭托入吊顶内再拉伸弹簧，将喇叭罩勾住并使其紧贴在顶棚上，并找正位置。吸顶式扬声器安装如下图：

(5)机房设备安装

(a)当大型机柜采用槽钢基础时，应先检查槽钢基础是否平直，其尺寸是否满足机柜尺寸。

(b)根据机柜内固定孔距，在基础槽钢上或地面钻孔，多台排列时，应从一端开始安装，逐台对准孔位，用镀锌螺栓固定。然后拉线找平直、再将各种地脚螺栓及柜体用螺栓拧紧、牢固，连成整体机柜。

(c)机柜单个独立安装或多个并列安装应达到横平、竖直；机柜上设备安装顺序应符合设计要求，设备面板排列整齐，带轨道的设备应推拉灵活。

(d)安装控制台要摆放整齐，安装位置应符合设计要求。

(6)设备调试

(a)接线前，将已布放的线缆再次进行对地与线间绝缘摇测，绝缘电阻大于0.5mω。机房设备采用专用导线将各设备进行连接，各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻值不应大于1ω。

(b)设备安装完后，各设备采取单独调试，然后系统统调。调试由机房内监听各路广播的音质效果并调整各路功放的输出，以保证各路音源的音量一致，并要进行现场监听。调试完毕后应经过有关人员进行验收后交付使用，并办理验收手续。

1.4.成品保护

(1)安装扬声器（箱）时，应注意保持吊顶、墙面整洁。

(2)其它工种作业时，应注意不得碰撞及损伤喇叭箱或护罩。

(3)机房内应采取防尘、防潮、防污染及防水措施。为了防止损坏设备和丢失零部件，应及时关好门窗，门上锁并派专人负责。

1.5.应注意的质量问题

(1)设备之间、干线与端子之间连接不牢固，应及时检查，将松动处紧牢固。

(2)使用屏蔽线时，外铜网与芯线相碰，按要求外铜网应与芯线分开，压接应特别注意。

(3)用焊油焊接时，非焊接处被污染。焊接后应及时用棉丝（布条）擦去焊油。

(4)由于屏蔽线或设备未接地，会造成干扰。应按要求将屏蔽线和设备的地线压接好。

(5)扬声器接线不牢固、阻抗不匹配，造成无声或音量不合要求，应及时进行修复，并更换不适合的设备。

(6)大型喇叭箱安装不牢、不平整，音量较大时会产生共振。应将喇叭箱安装牢固，并且安装位置准确。

(7)紧急广播线与普通广播线的连接不正确。造成功能不齐备，应及时将错接的线改正过来。

(8)喇叭的护罩被碰扁，应及时地进行修复或更换。

(9)修补浆活时，扬声器被污染，或安装孔开得过大。应将污物擦净，并将缝隙修补好，再安装扬声器。

(10)同一室内扬声器的排列间距不均匀，标高不一致。在安装前应弹好线，找准位置，如标高的差距超出允许偏差范围应调整到规定范围内。
