弱电机房常见的三种走线方式你该如何选择呢？ -pg电子游戏官网官方网站

项目

下走线

上走线

机柜顶部走线

初期安装工序

地板下固定和敷设电源线和数据线两个走线槽，布线，在地板下每个机柜的正下方固定和安装电源插座。在机柜正下方的地板上打孔，方便线缆进入机柜。

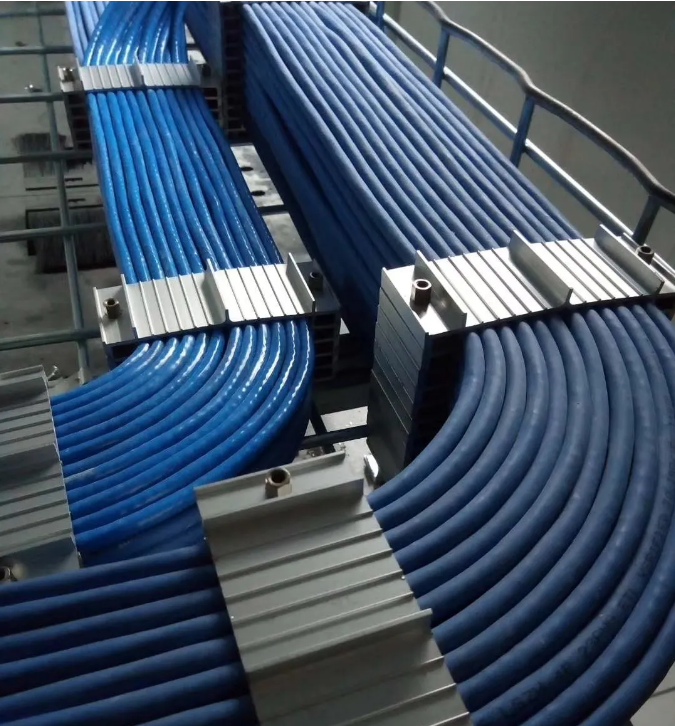

在天花水泥板上打孔固定吊线架，布线，天花全部涂黑处理。放线到每个机柜。

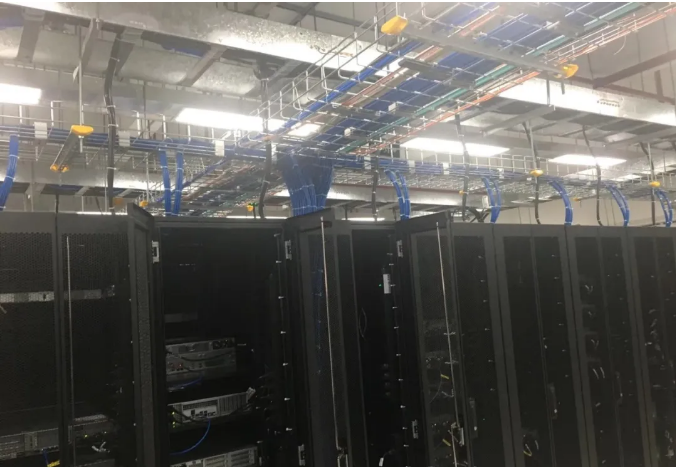

在每个机柜顶部安装数据线和电源线槽，放线到每个机柜。两排机柜之间架走线桥架。

工程量

大

中

小

扩容工序

在配电柜内增加开关。揭开地板，揭开走线槽盖板，重新从配电柜放线过来，在机柜正下方固定电源插座。恢复地板。

在配电柜内增加开关。延机柜上方吊线架放线进入机柜。

在配电柜内增加开关。延机柜顶部线槽放线进入机柜。

扩容对制冷的影响。

揭开高架地板，造成气流布局破坏，影响机柜散热。

无影响

无影响

扩容

最难

难

简单

火灾

如果在地板下的电缆发热、变软、冒烟、起火，这个过程不容易被及时发现，容易从小事故变成大灾难。

在吊线架上的电缆冒烟起火还是比较容易发现的。

由于天花有吊顶，色彩反差大，如果有冒烟起火会被及时发现，人工、摄像、监控系统多重监控。

水灾

容易受水灾影响，进而带来人身和设备安全。

基本不会受影响

基本不会受影响

虫鼠危害

比较容易受危害，不能及时发现。

有可能受危害，但能及时发现咬掉的线缆残渣。

有可能受危害，但能及时发现咬掉的线缆残渣。

对下送风制冷的影响

地板下的走线槽会阻碍冷空气流动，从地板下进入机柜时要在地板上开口，造成冷热空气混合，冷空气逃逸。

无影响

无影响

对机房装修的要求

要求有高架地板，地板高度最好为大于600mm。（根据中国的环境最好是高于300mm）

要求天花水泥板与吊线架结构紧密，要求天花梁下到机柜顶部的高度大于600mm

要求天花梁下到机柜顶部的高度大于400mm

维护能力

维护比较麻烦，需要掀开地板和走线槽寻找。

要爬的较高

维护最简单，只需要一个小梯子。
