首先你要知道什么是功率？什么是功耗？

功率：指的是设备在单位时间中所产生（输出）的能量的数量

功耗：指的是设备在单位时间中所消耗的能量的数量

功耗＞功率

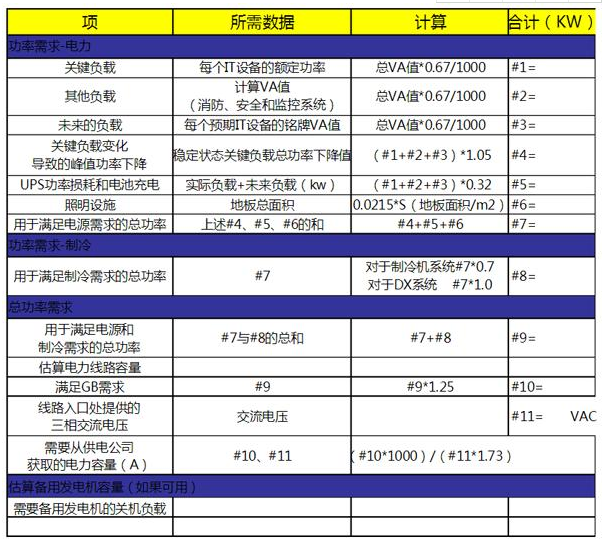

机房功率计算表如图所示

机房功耗计算

1、机房工作站、存储等占地面积计算

机房面积计算公式：a（主机房面积）=f单台占用面积3.5

～5.5m2 ／台（取中间值4.5）*n机柜总台数

主机房面积=4.5(m2／台)*30台

=135m2

2、机房整体面积

1) 机房工作站、存储等占地面积135.5m平方

2) ups、配电及电池占地面积

ups系统延时单台30分钟需选用12v-200ah电池32节，两台需要64节。

上述数据共计28 m平方，这是设备实际占用面积，没有任何维修空间，维修空间的面积是设备实际占用面积的2-3倍。因此 ups、配电及电池的面积大约为70 m平方。

3)空调占地面积的空调选择4台空调，单台空调占地面积为2.1m平方，空调全面维护，实际占地面积为空调本身的2倍约为4m平方。四台空调共16m平方。

4）机房总面积 机房工作站、存储等占地面积135m平方 ups、配电及电池占地面积70m2 空调占地面积16m平方=221m平方消防占地面积为机房面积30m平方 机房总面积约为：251m平方。

3、机房总用电量

实际总用电量=ups用电功率空调用电功率照明其他

ups设备耗电：200kva=200kw

精密空调耗电：制冷量/2.5=320kw/2.5=128kw

照明：p（每平米的照明功率）* s（机房面积）

20w*251平米=5kw

其他设备：10kw

实际总用电量=(200kw) (128kw) 5kw 10kw =343kw

机房建设时要考虑余量一般为25%，实际配电总功率450kw

机房空调功率计算

1、冷量单位

千瓦(kw)—国际单位制，把制冷量统一到功率相同单位，是现在制冷界努力的方向

大卡(kcal/h)一习惯使用单位，与kw的换算关系为

1kcal/h=1.163w 1w=0.86kcal/h

1万大卡=11.6千瓦

冷吨(rt)----1吨0摄氏度的冰在24小时内变成0摄氏度水所吸收的热量。 1冷吨=3.517kw

匹(hp)---又称马力、匹马力，即表示输入功率，也常表示制冷量。表示功率时 1hp=0.735kw

表示制冷量时，实际含义为消耗1hp功率所产生的制冷量

1hp - - -2.2kw

机房消防计算

防区的体积（容积）*海拔修正系数*设计浓度/七氟丙烷x°（环境温度）时的过热蒸气比容*（100-设计浓度）得出涉及用量 如下例 体积为100m3。正常环境温度为25℃，设计浓度为8.3，海拔修正系数为1 那么计算公式如下：

(一) 七氟丙烷25℃时的过热蒸气比容，按下式计算： s=k1 k2×t=0.1269 0.000513×25= 0.140 m3/kg

(二) 防护区灭火设计用量或惰化设计用量按下式计算： w=k*v*c/s(100-c)=1.0×100×8.30/0.140×(100-8.30)= 64.78 kg 得出用量为64.78kg

补充：

某电子计算机机房空调热湿负荷计算

空调制冷量的估算依据电子计算机机房空调的热湿负荷应包括下列内容：

计算机和其它设备的散热；

建筑围护结构

空调制冷量的估算依据

电子计算机机房空调的热湿负荷应包括下列内容：

计算机和其它设备的散热；

建筑围护结构的传热；

太阳辐射热；

人体散热、散湿；

照明装置散热；

新风负荷。

在工程实践中，制冷量的估算方法一般有以下两种方法：

1.功率及面积法

机房内的冷负荷要考虑机房设备所产生的热量，计算机和其它设备的散热量应按产品的技术数据进行计算。一般网络设备的发热量为设备功率的70%-80%，有些存储设备甚至接近100%。

机房围护结构（墙壁、窗户等）的传热，灯光、人员、日照等的辐射热以及换新风损失的冷量一般按照机房面积100-150w/m²制冷量考虑。

qt=q1 q2

qt:总制冷量(kw)

q1:室内设备负荷(=设备功率×0.8)

q2:环境热负荷(=0.1kw/m²×机房面积)

2.面积法（当设备负荷难以确定，只知道机房面积时）

qt＝s×p

qt:总制冷量(kw)

s:机房面积(m²)

p:冷量估算指标(根据不同用途的估算指标选取)

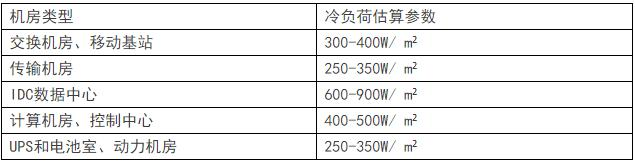

下表为各类机房的冷负荷指标估算：

注：

此表主要目的是粗略估算出用户精密房间的空调总冷负荷；

估算制冷量时，应考虑机房的高度和设备数量。

以后考虑增加设备计算参数可适当选大些。
