如引线分枝等的必要接头，可以布置在插座盒、开关盒、灯头盒或接线盒中，既美观又便于日后维护。电气电线接线接头如下：

安排在插座盒内

在导线分支或其他必要的导线连接处，可以设置插座盒作为导线的接头点，也可以绕过导线绕过附近的插座盒作为接头。

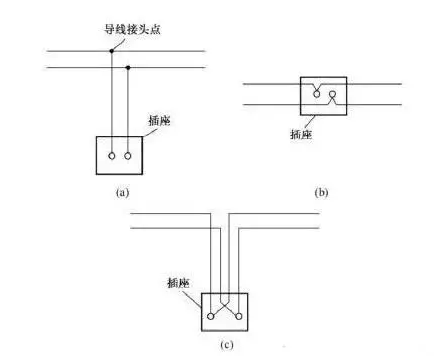

图1示例中，图(a)为原设计图，水平走向的导线需向下分支到插座，导线接头不可避免，解决的办法有两个：

①将插座盒上移至导线接头处，如图1(b)所示；

②将导线向下绕行至原插座盒内进行接头，如图1(c)所示。这样做的导线分支保证了布线中途无接头。

安排在开关盒内

也可以将必需的导线接头安排在开关盒内。

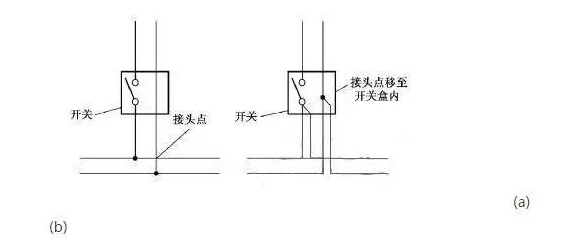

在图2的例子中，图(a)是原来的设计图，水平方向的导线需要向上分支到开关，解决导线接头的方法是将接头向开关箱内移动，如图2(b)所示，向右的导线绕过上面的开关箱，避免了在接线途中的导线接头。

安排在灯头盒内

也可将导线接头安排在灯头盒内，这主要适用于灯具上的电灯开关，线路上没有开关的情况。

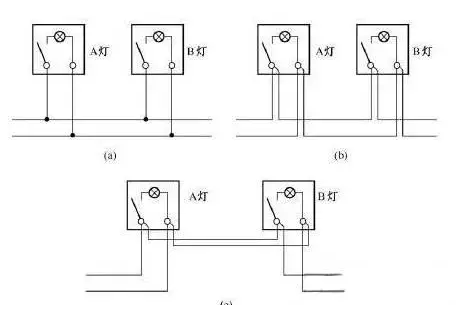

在图3中，图(a)是原来的设计图，在水平方向的导线上有两个向 a、 b方向向上的分叉，为了避免连接中间的接线，我们可以将两个灯头上移到 a灯头和 b灯头上，如图3 (b)所示；

导线的走向也可以进行修改，将 a、 b灯头之间向下的连接线改为 a、 b灯头之间的水平走线，如图3 (c)所示。

安排在接线盒内

如果导线分支不可避免，附近也没有可利用来做接头点的开关

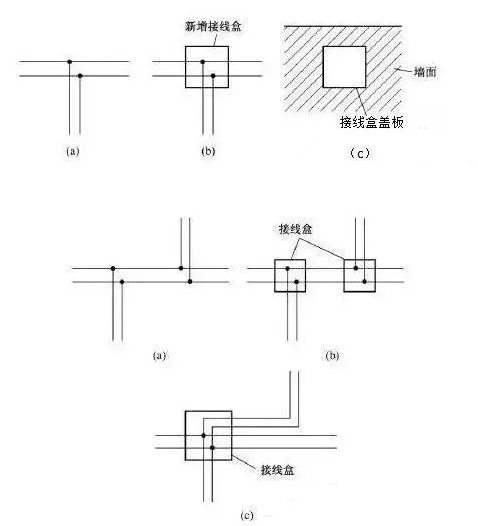

盒、插座盒等，解决的办法只能是在接头处安排一个接线盒。图4示例中，为实现图(a)的设计，我们可在接头处增设一个接线盒，将接头放在接线盒内，如图4(b)所示。

完成接线后，盖上接线盒盖板，如图4(c)所示。对于图5(a)所示电路，可以分别用两个接线盒做接头，见图5(b)；也可以只用一个接线盒，而将向右上的分支导线从左边的接线盒中连接后绕行出来，如图5(c)所示。

家庭装修电工布线的14个要求

1、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。

2、配线时，相线与零线的颜色应不同；同一住宅相线（l）颜色应统一，零线（n）宜用蓝色，保护线（pe）必须用黄绿双色线。

3、导线间和导线对地间电阻必须大于0.5mω。

4、各弱电子系统均用星型结构。

5、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质pvc管）。

6、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。

7、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。

8、暗管直线敷设长度超过30米，中间应加装过线盒。

5、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质pvc管）。

10、暗管弯曲半径不得小于该管外径的6~10倍。

11、在暗管孔内不得有各种线缆接头。

12、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。

13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

14、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，涮锡并用绝缘带包缠应均匀紧密。
