在谈到监控供电方式时，我们提到了几次，一直以来，对于监控系统的供电问题一直是弱电者讨论的最多的问题之一，同时也是监控系统失效的问题之一。

因此对监控电源的选择非常重要，本期我们来看下安防监控系统的供电模式，主要包括三种供电方式，那种供电方式好？

一、独立供电模式

二、集中供电模式

三、poe供电模式（4种poe供电方式）

网路摄像头电源配置，最忌什么？选择网络摄像头电源还需要注意哪些问题？摄影机安装注意事项！

一、独立供电模式

单机供电是指每台摄像机前端安装一台独立的安全监控电源，这台摄像机只能对一台摄像机供电。

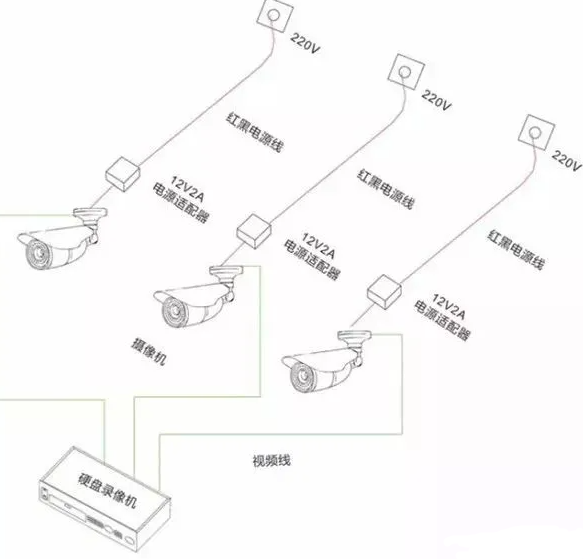

独立供电原理图如下：

1、检修简单，更换电源简易

由于每台摄像机都有一个独立的安全监控电源，在摄像机发生故障时，能够迅速对出现故障的摄像机进行故障诊断。

如发现由安防监控电源引起的故障，只需对单个故障电源进行修货更换。

2、避免出现监控系统瘫痪现象

在集中供电模式下，供电系统一旦出现故障，且不采用 ups，将导致整个监测系统无法正常工作，陷入瘫痪。

但独立供电方式下，由于安防监控电源出现故障，导致单台或多台摄像机不能工作，避免了监控系统瘫痪。

3、独立供电的不足

成本过高

独立的多路安防监控电源成本之和，一般要比同等功率输出的集中电源高。这个费用，不包括电缆费用。

遭遇外力破坏的几率更高

由于独立的安防监控电源往往离摄像机比较近，如果在户外条件下，更容易受到日晒、雷击等外部破坏因素的影响。

因此，在选择户外专用的独立安全监控电源时，应特别注意独立安全监控电源的保护性能。

二、集中供电模式

将12 v集中电源接通一个220 v电源，然后由2*1.0红黑电线分别接到摄像机上，12 v供电距离不可超过100米。请将单个电线接通，然后将单独的电线接头与监视摄像机的电源接头连接起来。集中式供电是指监控室或某一中点用12 v开关电源对前端负载进行集中供电。和单机供电方式相比，最大的区别是一台电源能为多台摄像机供电。

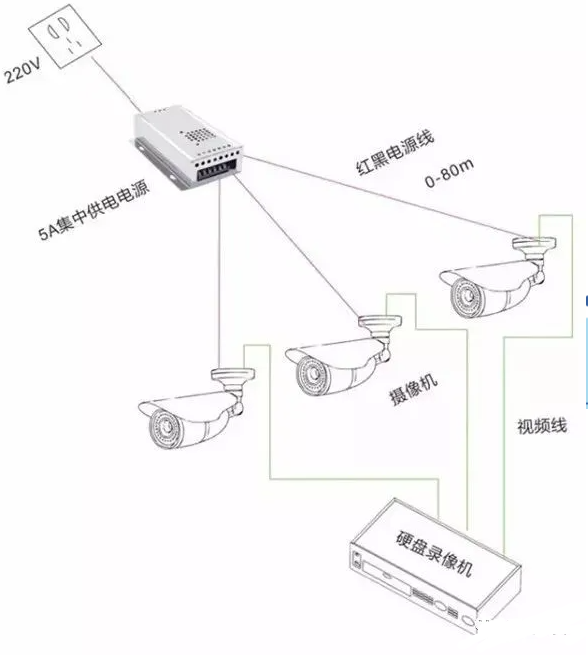

集中供电的原理图：

其管理对象主要包括基础设施和 it基础结构两大部分，如配电、网络设备、保安等。集中式监控的目标是能够通过技术和管理的应用，监控基础设施和信息技术基础设施的运行，实现故障和异常的实时发现和通知；此外，监控数据可以通过收集和整理来管理容量。

事件管理、问题管理、符合性管理提供分析的基础，最终实现数据中心高可用性的目标。

集中供电的优点有哪些呢？

1、成本较低

尽管采用集中供电方式，使用的线缆通常要多于独立供电方式下的电缆，但由于集中供电的高性价比，采用集中供电方式的供电系统成本往往是性价比最高的。

2、集中维护简单

采取集中供电模式，线路敷设方便，施工方便，便于管理。

3、总体能耗低

经实际工程案例证明，集中供电系统的总能耗低于独立供电系统的总能耗。

3、集中供电的缺点

前期配置复杂

在启动时，监控摄像机需要较大的起动功率，而长距离的电力传送也会造成损耗，因此集中供电的功率并非全部监控摄像机所能提供的。

采取集中供电模式，需要工程师对整个监控系统有详尽了解，以便做出合理方案。

（实际上，由于摄像机在启动瞬间，启动电流很大，再加上工程上远距离传输的损耗，所以，监控摄像机需要的电源，不是简单地把所有摄像机的额定功率相加。正确的做法是把整个监控系统的摄像机的额定功率相加再乘以1.3倍，这个是摄像机实际需要的功率，然后再加上约30%的损耗；最后再加上30%的余量，作为将来扩容使用。）

存在出现监控系统瘫痪现象的可能性

集中供电模式下的 ups电源一旦发生故障，将使整个监控系统无法正常工作，从而使整个监控系统瘫痪。

三、poe供电

poe供电主要有以下四种方式：

1、交换机和终端都支持poe

这种方法poe交换机直接通过网线接到支持poe供电的无线ap和网络摄像机上，这种方法最简单，但也需要注意如下两点：

①确定poe交换机以及无线ap或者网络摄像机是否是标准的poe设备

②要仔细确认购买的网线的规格，网线质量很关键，质量不好的网线会导致ap或者ipc无法受电或者不断重启。

原理图如下：

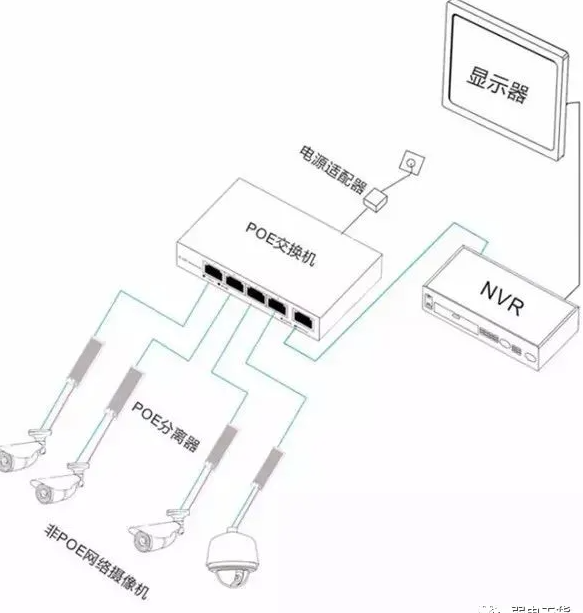

2、交换机支持poe，终端不支持poe

poe开关的这种方案是用来接 poe分离器的， poe分离器把电源分离成数据信号和电力，有两个输出线，一个是电力传输线，一个是网络数据输出线，一个是网络数据输出线。

电源输出5 v/9/12 v等，可匹配各种 dc输入的非 poe受电终端，支持 ieee802.3 af/802.3 at标准。资料信号输出线即普通网线直接接到非 poe受电终端的网口。

原理图如下：

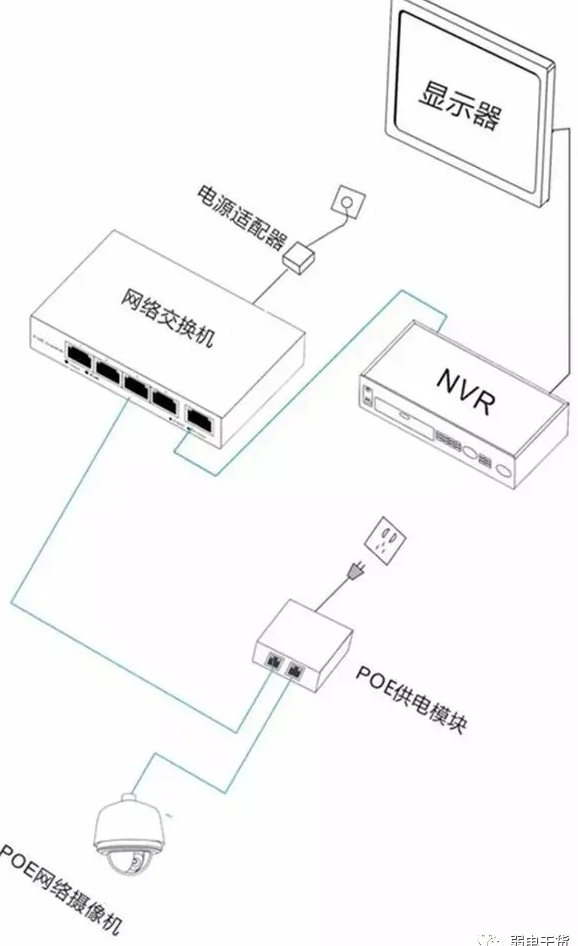

3、交换机不支持poe，终端支持poe

此方案中的开关是出来接 poe供电器的， poe供电器将电力加到网线后传送给终端。该方案有利于扩展原有布线网络，不影响原有网络。

原理图如下：

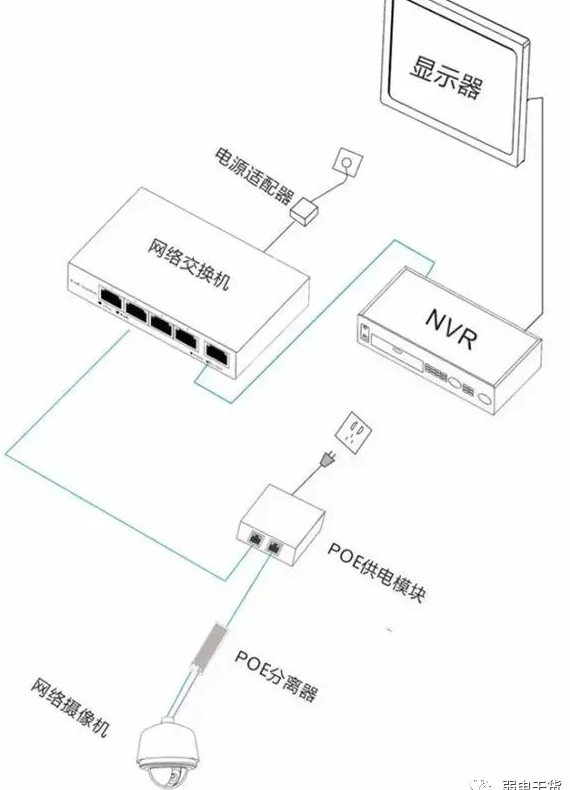

4、交换机和终端都不支持poe

此方案的交换机是出来接 poe供电器，然后是 poe分离器，最后传送到终端。计划三和方案四适用于对传统网进行改造，即原有的交换机不支持 poe供电，但又希望利用 poe供电优势的场合。

原理图如下：

poe供电器的连接方式

那么实际应用时，网线应该怎样接合？许多朋友对 poe供电技术有一定的了解，知道像1236或4578这样的供电顺序问题，所以怕接错，导致设备烧毁等严重后果。

poe供电标准对 poe交换机、 poe供电模块(poe供电器)等 pse设备的要求是在支持1236和4578供电顺序中的一种就可以了，当然最新的802.3 at 4 pair标准需要两种都同时支持。而对poe受电设备的要求是必须同时支持两种供电方式。

虽然poe供电方便简单，但与独立供电相比，稳定性稍差。常见的故障是poe分离器容易损坏或需要重新启动poe交换机。

四、独立供电与集中供电如何选择？

独立供电与集中供电如何选择

单独供电和集中供电方式的优缺点大致相同，具体如何选择，要视实际安装环境及用户要求而定。一般情况下，4路以下的监测系统采用独立供电各是合适的。

对于4-16路的监控系统，如距离相等，推荐采用集中供电方式。对16路以上的监控，可采用多路集中供电组合，前提是要做好前期配置。

举例

如果一个商务楼，有100台固定枪型网络摄像机，每台摄像机的额定功率是4w，我们该如何配置摄像机电源呢？根据上面的计算方法，我们计算出，摄像机的额定功率是4w*100台=400w，摄像机实际使用的功率是400w*1.3=520w。考虑损耗后，摄像机需要的功率是520w*1.3=676w 加上电源余量，摄像机最终需要配置的电源功率是676w*1.3=878w。
