一、led显示屏的分类

二、led显示屏的基本构成

1、异步屏：

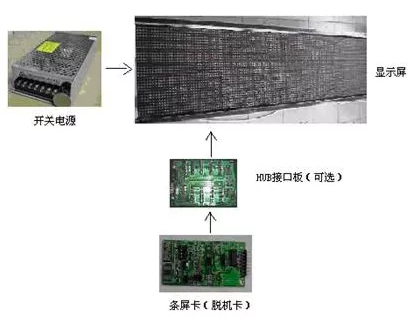

显示单元板(模块)、条屏、开关电源、 hub板(可选)等组成。电脑用串口线连接，改变显示文字，即可脱离电脑工作。

2、同步屏：

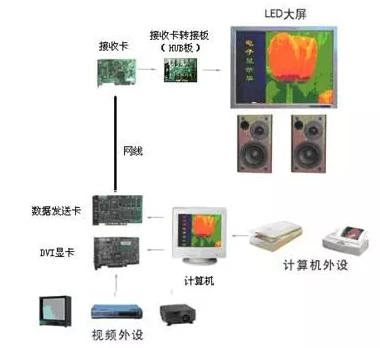

同步屏幕系统比较复杂，系统可以大也可以小，一般由电脑，dvi显卡，数据发送卡，同步数据接收卡，hub板，网线，led显示屏等组成。本系统需要始终联机工作，将电脑的图像文字显示在 led大屏幕上。

三．led显示屏涉及的名词概念

1、像素：

是led显示屏的最小成像单元。俗称“点”或“像素点”。

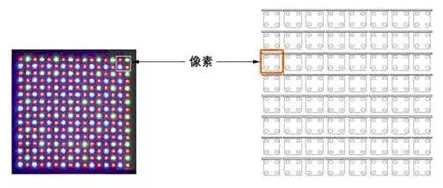

上图所示由2红2绿组成1个显示像素点

2、显示模块：

构成 led显示屏的最小单元，由多个显示像素、结构上独立的显示单元。

室内屏幕使用8x8显示模块，即每个显示模块具有64个像素。

户外屏幕使用单一的灯珠，通常是由1-3个相同或不同颜色的灯珠组成的一个像素点。

如上面右图的室外屏模组就是由2个红色灯珠组成1个显示像素点

3、显示模组：

构成 led显示屏的独立单元，由电路和安装结构决定，具有显示功能。简而言之，就是为了便于装配和显示，出厂半成品通常采用显示器模块的形式。

把几个显示模块和显示驱动结合起来。内部屏幕俗称“单元板”；室外屏俗称“模块”

将几个模块与机箱、风扇、电源等组合成箱体，多用于大型全彩屏幕。

室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16

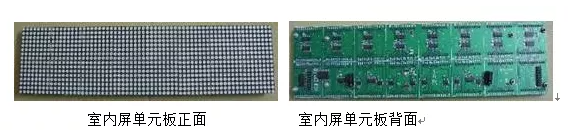

（64列16行、由16个模块组成）等。下图是一个64x16的单元板：

室外屏模组通常有64x32、32x32、32x16、16x16、16x8多种

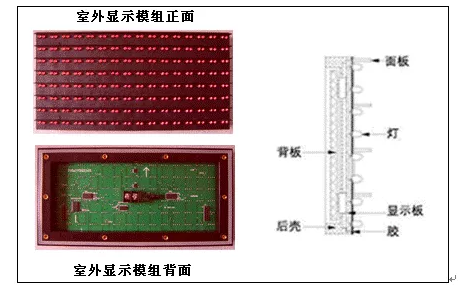

上图是16x8(2红)的户外屏幕模块。在整个户外增加了防水结构，我们可以看到塑料外壳，最右边是它的整个结构刨图：显示板上插有灯珠，背板上插有驱动电路，

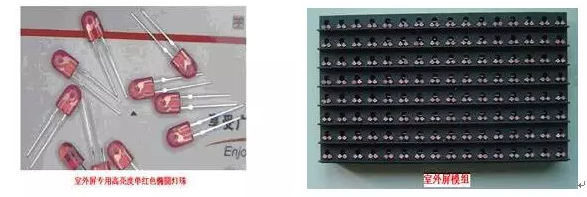

它是分体式的，也有一些是把显示板和显示驱动做在一块电路板上的整体结构，下面的两个图我们可以看到区别。盖板、后盖实际上是个塑料罩，面板上对应的灯泡位置开有孔，使灯泡漏出头部，后壳上有用于安装的螺丝孔或磁柱，使模块容易组装。模块前面装有显示屏专用防水胶。
