sc、 st、 sc、 fc光纤接头是早期不同企业开发形成的标准，使用效果相同，各有优缺点，下面由小编为大家详细介绍。

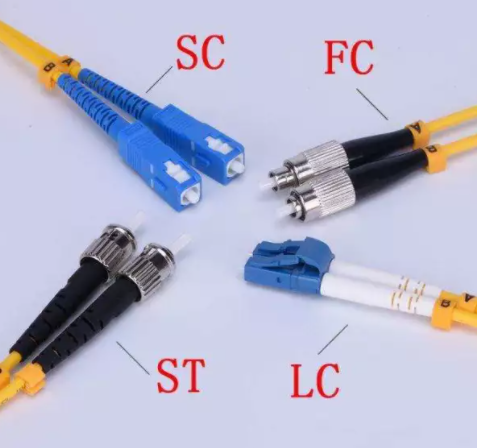

st、sc连接器接头常用于一般网络。

st头插入后旋转半周有一卡口固定，缺点是容易折断;

c连接头直接插拔，使用很方便，缺点是容易掉出来;

fc连接器一般采用电信网络，螺母拧在适配器上，具有可靠、防尘、安装时间稍长的优点。

mtrj型光纤跳线由两个高精度塑料连接器和光缆组成。连接器的外部部件是精密塑料零件，包括推拉插拔夹紧机构。适用于在电信和数据网络系统中的室内应用。

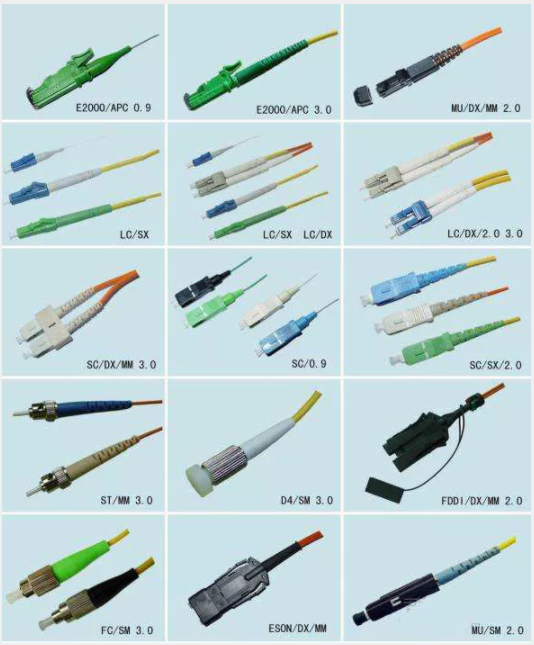

光纤接口连接器的种类

tf-fc、tf-st、tf-fc/apc、tf-sc/apc、tf-sc

光纤连接器，也就是连接到光模块的光纤连接器，有很多种，不能互相使用。不经常接触光纤的人可能会误以为gbic和sfp模块的光纤连接器是一样的，其实不是。

sfp模块与 lc光纤连接器连接，而 gbic与 sc光纤连接器连接。以下是网络工程中几种常用的光纤连接器的详细说明：

1、fc型光纤连接器:外加强方式为金属套，紧固方式为螺钉扣。一般在odf侧采用(配线架最常用)

2、sc型光纤连接器：连接 gbic光模块的连接器，其外壳为矩形，紧固方式为插销，无需转动。(最多使用路由器开关)

3、st型光纤连接器:常用于光纤接线架，外壳圆形，紧固方式为螺钉扣。(对于10base-f连接，连接器通常为st型。常用于光纤接线架)

4、lc型光纤连接器:连接sfp模块的连接器由操作简单的模块插孔(rj)锁定机理制成。(常用于路由器)

5、mt-rj：收发一体的方形光纤连接器，一头双纤收发一体

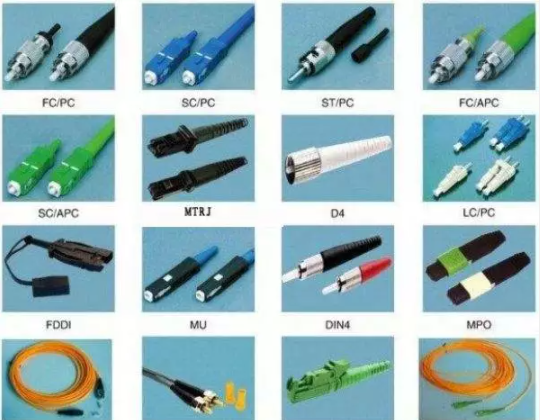

各种光纤接口类型介绍

光纤接头

fc 圆型带螺纹(配线架上用的最多)

st 卡接式圆型;

sc 卡接式方型(路由器交换机上用的最多)

pc 微球面研磨抛光;

apc 呈8度角并做微球面研磨抛光

mt-rj 方型,一头双纤收发一体( 华为8850上有用)

光纤模块:一般都支持热插拔,

gbic giga bitrate interface converter, 使用的光纤接口多为sc或st型

sfp 小型封装gbic,使用的光纤为lc型

使用的光纤:

单模: l ,波长1310 单模长距lh 波长1310,1550

多模:sm 波长850

sx/lh表示可以使用单模或多模光纤

在表示尾纤接头的标注中，我们常能见到“fc/pc”，“sc/pc”等，其含义如下：l

“/”前面部分表示尾纤的连接器型号。

“sc”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用sc接头。

“lc”接头与sc接头形状相似，较sc接头小一些。

“fc”接头是金属接头，一般在odf侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有mtrj、st、mu等.

“ /”后面表明光纤接头截面工艺，即研磨方式。l

“pc”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“upc”的衰耗比“pc”要小，一般用于有特殊需求的设备，一些国外厂家odf架内部跳纤用的就是fc/upc，主要是为提高odf设备自身的指标。

此外，在广电和早期的 catv中应用较多的是“apc”型，其尾纤头采用有倾角的端面，可提高电视信号质量，其主要原因是电视信号是模拟光调制，接头耦合面垂直时，光线沿着原始路径返回。因为折射率分布的不均将再次返回耦合面，此时能量虽然很小，但是由于模拟信号不能完全消除噪声，因此，它相当于在原始清晰信号上叠加一个微弱的延迟信号，表现在画面上是一个重影。尾纤头带倾角的倾角可以防止反射光沿路径返回。一般来说，数字信号通常不存在这个问题。

光纤连接器

光纤连接器是光纤和光纤之间可拆卸(可移动)连接的设备。它精确连接光纤的两个端面，使发射光纤输出的光能最大限度地耦合到接收光纤中。

光纤连接器的基本要求是尽量减少其介入光链对系统的影响。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各种性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器;按连接头结构形式可分为：fc、 sc、st、lc、d4、din、mu、mt等等各种形式。
