光模块也简称为sfp模块或 sfp 模块，在普通的网络项目中使用。

关于sfp 光模块如何使用？

公司的网络部署、数据中心的建设都离不开光模块和交换机。光模主要用于电信号和光信号的转换，而交换机的作用是把光信号转化为光信号。

其中， sfp 光模块是目前应用最为广泛的光模块之一，它与交换机通过不同的连接方式可以满足不同的网络需求。

一、sfp 光模块是什么

sfp 光模块是sfp光模块中的10g光纤模块，独立于通信协议。一般与开关、光纤路由器、光纤网卡等连接，该系统适用于10 g bps以太网和8.5 g bps光纤通道系统，可以满足对数据中心更高速率的要求，实现数据中心的网络扩展和转换。

sfp 光模块线卡密度高，体积小，可与其它类型的10g模块为数据中心提供更高的安装密度，节省成本。并因此成为市场上主流的可插拔光模块。

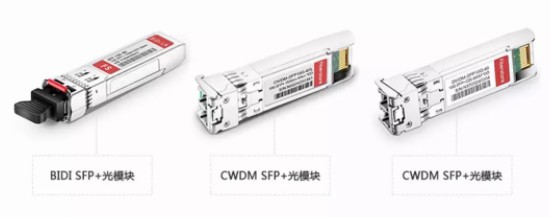

二、sfp 光模块的种类

常规情况下，sfp 光模块是按照实际应用来进行分类的，常见的有10g sfp 、bidi sfp 、cwdm sfp 、dwdm sfp 这几种类型。

10g sfp 光模块

该种类型的光模块即为普通sfp 光模块，也可视作10g sfp光模块的升级版，是目前市场上的主流设计。

bidi sfp 光模块

该种类型的光模块采用波分复用技术，速率可达到11.1g bps，功耗低。拥有两个光纤插孔，一般成对使用，在数据中心进行网络建设时，可减少光纤的使用量，降低建设成本。

cwdm sfp 光模块

该种光模块采用粗波分复用技术，常与单模光纤搭配使用，可节省光纤资源，在组网中更加灵活、可靠，且功耗小。

dwdm sfp 光模块

该种光模块采用密波分复用技术，多用于长距离的数据传输中，传输距离最大可达80km，具有高速率、大容量、扩展性强等特点。

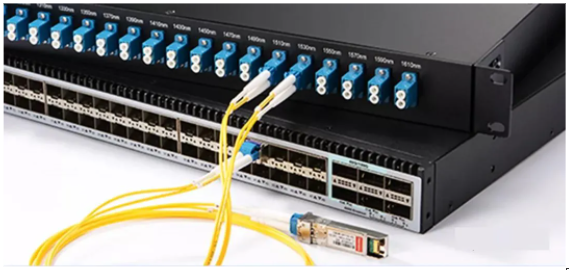

三、sfp 光模块与交换机如何搭配使用

不同类型的光模块与开关连接，可以应用于不同的组网方案。以下是sfp 光模块与开关的几种实际匹配应用方案。

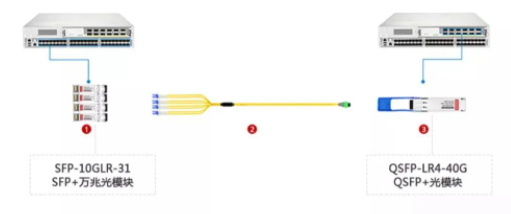

方案一：10g sfp 万兆光模块与交换机之间的连接

依次将4块10g sfp 光模块插入一台交换机的10-gbps sfp 端口中，再将一块40g qsfp 光模块插入另一台交换机的40-gbps qsfp 端口中，最后在中间以一根分支光纤跳线进行连接。

该连接方式主要实现了网络从10g向40g的扩展，可快速、简便的满足数据中心的网络升级需求。

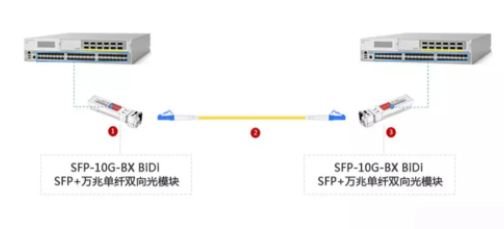

方案二：bidi sfp 万兆单纤双向光模块与交换机之间的连接

分别插入两台交换机的 sfp 端口，再以对应于光模连接的 lc光纤跳线将两台交换机的光模块连接起来。

这种连接方式有效地实现了最简单经济的数据连接，可以应用于数据中心、企业线路和以太网连接电信业务传输。

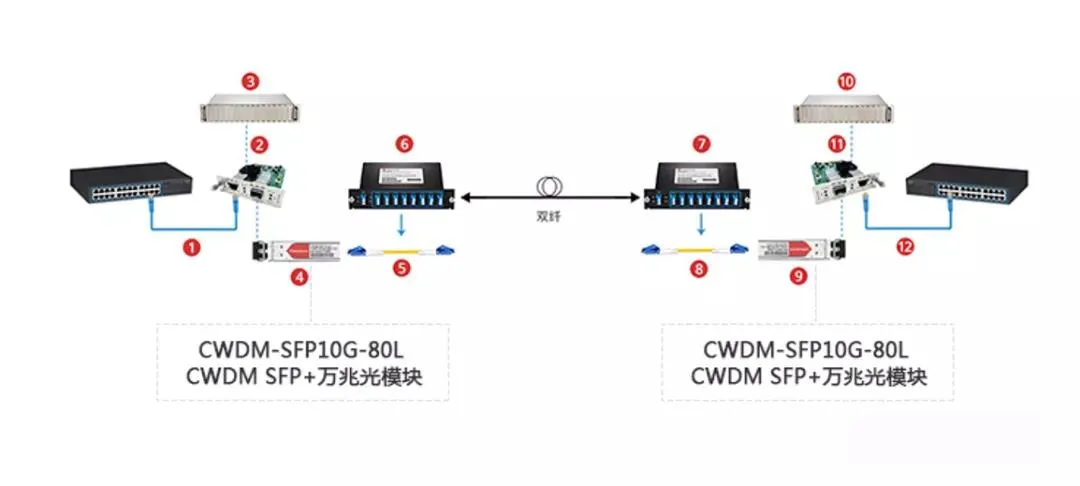

方案三：cwdm sfp 万兆光模块与交换机之间的连接

该连接方式用了中继箱、光纤收发器、cwdm粗波分复用器等来将光模块与交换机进行连接，实现了将10g万兆以太网交换机上的rj45电口转换为cwdm粗波分复用器需要的cwdm波长。

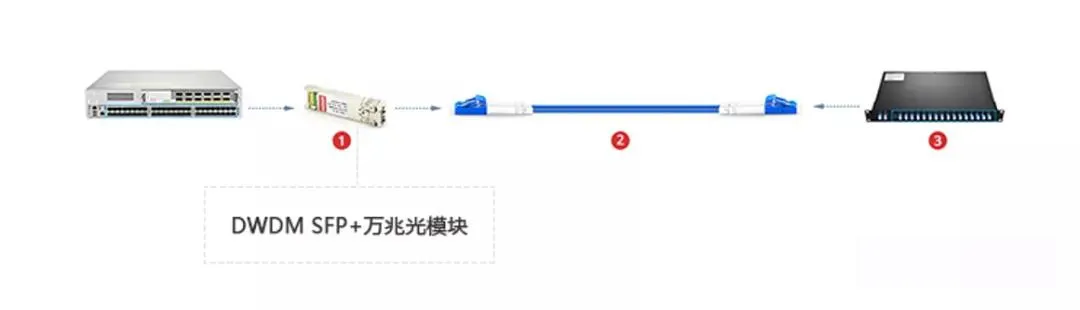

方案四：dwdm sfp 万兆光模块与交换机之间的连接

将光模块插入交换机sfp 端口中，再用铠装光纤跳线将其与dwdm密波分复用器进行连接。

该连接方式实现了长途传输中对光信号的保护，能最大程度的降低光波损耗，适用于长距离的光信号传输

四、sfp 光模块与交换机连接注意事项

1、注意两端交换机所使用的光模块的波长、传输距离是否相同，以及单纤双纤、单模多模问题，若出现两端不对等的情况时，应使用相对应的转换器；

2、光模块在使用时要尽量避免静电与磕碰，若出现磕碰，则不建议继续使用该光模块；

3、注意光模块插入的正反，拉环与标签应朝上；

4、在将光模块插入交换机时，尽量用力将其推到底部，一般会有轻微的震动感，插入之后可轻拔光模块，检查是否安装到位；

5、在进行光模块拆卸时，应先将手环拉到与光口呈90°的位置，再将光模块拔出。
