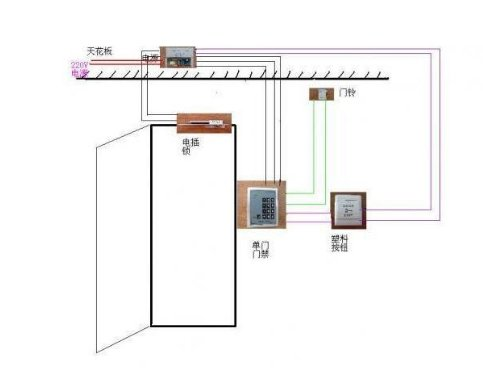

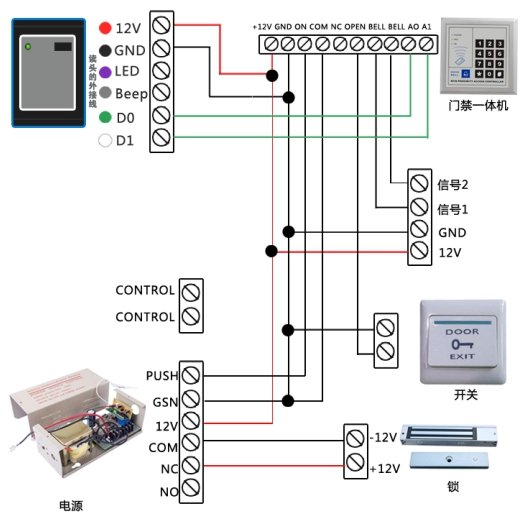

1、门禁主机上的 12v、gnd端（门禁主机供电）接门禁电源的 12v、gnd端。

2、电控锁正端接门禁电源的no或nc端（视常开锁、常闭锁而定）；通常接法接到nc端（通电开锁，断电关锁）。电控锁负端接门禁电源的gnd端。

3、门禁主机上的push端（开门信号）接门禁电源的push端。（门禁主机上开门信号标示是no、nc的，通常接no端至接门禁电源的push端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和gnd端；或者接入到门禁电源的push端和gnd端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12v、gnd、data0、data1）。

6、如需要联网的话，还要接入rs485线（rs485通讯方式）或网线（tcp/ip通讯方式）与门禁主机连接，另一端和电脑连接，rs485线（2芯屏蔽线）还需要接入串口转rs485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

拓展资料：

1、共地法：用1条线或者屏蔽线将所有485设备的gnd地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法：在最后一台485设备的485 和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
