电子围栏装设地点的设置：要求电子围栏与地下、空中等方向的电线、管道无冲突；围栏附近范围内无杂物；围栏装置附近是否有强干扰源（如发射台等高频设备）若有，则在施工图中标明信号线必须采用屏蔽双绞线。

一、确定周界围栏安装角度：（与墙顶面的夹角）

根据现场情况和甲方要求，确定周围围栏的角度(0、22.5、45、67.5、90、112.5、135、157.5、180)和倾斜方向(内倾、外倾、垂直或水平安装)。

视周边环境而定：建议在居民区、学校附近设置外倾或垂直安装，空地应向外倾斜，超过2.5米的围墙可水平安装；根据保护目标：当外界入侵时建议外倾安装，防止内部翻越时建议采用内倾式。

二、组装承力杆及承力杆绝缘子：

1、将承力杆绝缘子用自攻型螺丝固定在承力杆上，注意方向一致。

2、如图：用螺丝将承立柱固定在万向底座上万向底座分为16个孔可根据孔位调整安装角度。(注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合1项要求)。

三、组装终端杆及终端杆绝缘子

1、将终端杆绝缘子用终端绝缘子固定夹固定在终端杆上。注意方向一致。在拐弯或落差时要巧妙运用终端杆绝缘子及终端杆。

2、 用螺栓将终端杆固定在两个万向底座之间。

3、有围栏控制器的地方应在终端杆顶部加入一条或两条(相互垂直)避雷器固定件。

四、中间收紧器的使用说明

前部栅栏外挂中间收紧器，安装合金丝时，从中间紧线器侧面的圆孔穿入，再对入，再对入，穿过中间的中缝，最后由另一侧的圆孔穿出。

五、围栏终端杆的安装

1) 确定围栏撑杆的具体位置：在围墙顶部用冲击钻打孔，用m10×100（中间杆可用m8×80）强力膨胀螺栓将撑杆固定在合适的位置。

2) 每隔5米放置一根中间承力杆，或其它有必要的位置加装中间承力杆。

3) 每个拐角处以及防区的两端，不大于100米时或者其他拉力比较大而有必要的位置装置终端杆,分区处应从两个方向安装绝缘子。

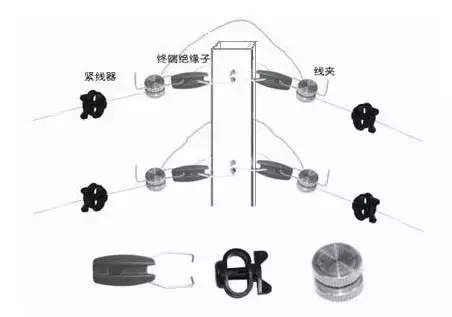

终端杆组装安装示意图

六、避雷器的安装

避雷器应先通过自身的螺母固定在避雷器安装支架上面，避雷器通常安装在脉冲主机的上方，每一个防区安装一对避雷器。

七、围栏线安装：

1、原则：

1)一个防区为一个串联回路，自主机到电子围栏必须串联，不得并联。导线跨接处，必须使用耐高压导线连接，以免造成间隙不够大或短路等现象。

2) 接地的原则，接地点一般选择在电子围栏的末端，但是，当防区加入避雷器时，避雷器的接地点应在电子围栏的始端。

3) 强电及避雷器必须有良好接地，接地电阻<10ω。

4) 强电与弱电接地必须分开并≥4m 。

2、安装要点：

1) 围栏线应采用分段安装的方式固定，同一条直线或同一防区建议分为一段。不在同一条直线上的网线分几次安装。

2) 展放合金线：采用放线架或适当方式放线，切莫任意放，以免出现打结和不平整现象。可以四根同时展放，但注意不要交叉。

3) 紧线：将合金线的一端用线线连接器（或自我缠绕）固定在一端终端杆绝缘子上，然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内，最后穿入紧线器，用力将合金线拉紧并用线线连接器（或自我缠绕）固定在另一端的终端杆绝缘子上。然后调整紧线器使4条线同时绷紧并相互平行。平行的多条线应同时拉紧。

八、接地体制作：

每个主机下必须打入一个接地体，每隔100m设置一接地体，接地体标准：大于40×40×4×1500mm（有m10以上的接地螺栓或孔）标准镀锌接地角铁，垂直打入地下，接地体与避雷器支架、升压器接地端可靠连接，接地电阻<10ω。不够时可加入降阻剂。强电接地与弱电接地必须相互隔离，并且必须有>4m的距离。

九、rs485信号控制线、围栏控制器电源线的铺设：

若有预埋管道则可直接利用，否则利用pvc管进行穿管敷设，敷设要求符合管道配线要求，管道中主要有：rs485信号控制线rvsp2×0.75mm?圆形双绞线、围栏控制器电源线rvv2×1.5 mm的护套线（从主机并接到每个围栏控制器上，距离超过600m需加大线径）。

十、警示牌的安装：

安装“电子围栏 禁止攀登”警告标识牌一块，可以用合金线固定在围栏线上。

十一、围栏控制器（主机）的安装：

将围栏控制器安装于围栏下方、围栏分区处（图纸中标定的位置），使围栏控制器与围栏间隔为40cm左右，用膨胀螺栓固定于墙上。

将围栏控制器与接地扁铁作良好的连接。围栏控制器接地（弱电接地，于通讯线屏蔽层相连），与高压围栏接地（强电接地）相互隔离，避免干扰。

将围栏控制器的高压引线通过pvc配线管与围栏相接，接头处应采用线线连接器（或自我缠绕）可靠连接。

rs485总线、报警输出线、及电源线与高压线分开，使用单独的配线管。

将高压避雷器可靠连接于周界围栏起始端与地线之间（注意防水方向）。

十二、主机与键盘间为rs485通讯：

主机与键盘间用rvsp2*1.0线揽连接既可。
