一，什么是中控系统

在信息集成和信息社会高度发展的今天，越来越多的企业将信息化作为企业基础设施之一。

其中，会议中心控制系统是信息化建设中的重要设备，它不仅是企业信息化总体的中心大脑，而且决定了企业信息化的方便程度。特别是受去年新冠疫情的影响，未来信息化将成为每一个中大型企业必不可少的设施。

今天我们就如何布置会议室的中控简单的介绍一下。

中央控制系统是对声、光、电等设备进行集中控制的装置。适用于大中型会议室、多媒体教室、多功能厅、指挥控制中心、智能家居等。

作为一个系统中央控制系统一般由四部分组成：

1.用户界面；2.中央控制主机；3.受控设备；4.功能模块

二、中控系统由那些部件组成

中控主机：起到接收触摸屏的控制信号，解释并执行的作用。

触摸屏：可直接预览、视频，简易快速地进行全程操控。

嵌墙式面板：通常安装在门口，方便进出时操作。

音量控制模块：用来控制音响设备。

灯光控制器：用于控制、调节灯光设备。

强电继电器模块：用于控制电动吊架、屏幕、设备电源、日光灯等设备。

红外发射棒：用于控制如dvd/录像机/实物展台红外设备。

外置电源供应器：用于给所有设备供电。

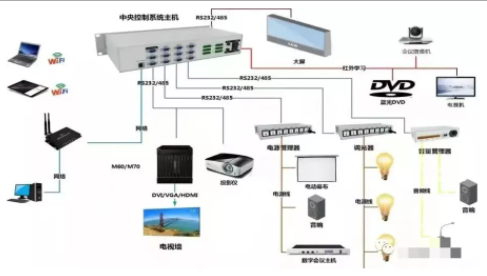

三、中控的系统图

四、中控主机的常用通信方式

带串口通讯协议的设备可以由中央控制系统控制，如：投影机、照相机、矩阵、音频处理器、图像处理器、视频会议终端、无纸系统、电梯。

串口通信协议是一种在计算机上进行通讯的协议，也是一种通用的通讯协议，它可以用来获取远距离采集设备的数据。其中串口通信协议主要有rs232,rs422,rs485。

1、rs-232

通常，rs-232接口是一种异步传输标准接口，通常为rs-232接口为9针(db-9),3线：一条发送线、一条接收线和一条地线(tx rx gnd)。

由于逻辑采用绝对电压表示，由于干扰、导线电阻等原因，通信距离不远，传输距离一般在15~20米之间。

适用于本地设备之间的通信，一对一通信。

2、rs-485

半双工，点对多主从通讯，一般为二线制，多采用屏蔽双绞线传输。

rs-485的最大通信距离是1219米，最大传输速率是10 mbps，传输速率和传输距离成反比。

抗噪声干扰性好。

传送距离远，rs-485接口在总线上可以连接至多128个收发器，当然最好不要这么做，最好少于24个。

3、rs-422

「平衡电压数字接口电路」，4线全双工，主从通信rs-422为差模传输，抗干扰能力强，可传输1200米。

红外控制

红外线（infrared radiation），简称ir，是一种可以传输无线数据的无线通信方式。中控系统主机与红外被控设备通过两芯红外电缆连接，一对一。

联接中控的一端是两芯裸线接口，插入中控主机红外线控制接口即可；另一端是粘着双面胶的二极发射管，贴上被控设备的红外接收窗口。

红外线传输距离可达150米。

带红外线遥控器的设备都可以通过中央控制系统来控制，如投影机、照相机、电梯、空调、 dvd机、电视、会议终端等。

继电器控制

中控器上弱电继电器控制继电器箱中的大电流继电器。

在控制电动窗帘，电动幕，升降架等有正反二个电机时，每个设备需要二个继电器

可控制灯光、电动窗帘、电动窗帘、升降架、升降屏、升降投影屏、电源时序器的电源。

什么是i/o口

i/o系统的主要功能是在执行其它控制项的同时，对指定外部设备执行 i/o操作。包含外部设置地址，数据通道的建立，为主机提供外部设备的状态信息等。

对应1-8针脚与地面短接后，可触发中控主机执行某些动作。可连接传感器，通过中控编程控制温度。

i/o口

控制线材

一般情况下，在工程建设过程中，许多施工方为了方便，一般都使用无屏蔽的5类网线。但是因为网线质地比较脆，容易断裂，而且导致问题的非专业人士往往不容易排除，所以我们强烈推荐网线作为控制线。

对于rvv3*0.5或其它质地较坚硬且直径大于0.5 mm的线材(串口rvvp2*0.5) 一条网线做备用。

四、中控主机的控制方法

会议中控系统如何控制投影机？

放映机，也叫放映机，是一种能够把图象或影像投影在幕布上的装置，通过不同的界面可与电脑、 cd、 dvd、 bd、游戏机、 dv等连接起来播放相应的视频信号。

放映机在家庭、办公室、学校及娱乐场所的广泛使用，依工作方式有 crt、 lcd、 dlp等。

投影机在会议中控系统中的控制方式：

三是利用中间控制系统的红外线发射杆进行控制，通过学习投影机遥控功能，实现对投影机的控制。

将红外线发射器的发射头固定在投影机红外线接收的正前方附近，这种控制方法不能实现串口控制的稳定，可以用来实现无串口控制。

四是中控主机串口控制，将投影机控制代码写到中控系统中，采用串口通讯协议进行控制。

中控主机是会议中控系统的核心。

中控系统主机具有独立可编程串口

可双向传输rs232，rs485及rs422信号

串口分配器可扩展，控制多台设备。

实现工作人员无需到达机房，通过平板电脑/移动控制端即可实现对视频、音频、信号切换的统一管理。

内嵌红外学习功能模块

中控系统主机具备有8路独立可编程ir红外发射口，无需配置专业的红外学习器。

可从网上下载各种常用的电器设备的红外代码库。

通过红外学习，即可摒弃复杂、繁多的遥控器，将遥控控制功能集成在中控移动控制端，可编程一键场景、一键切换等。

摄像联动自动跟踪

可自动跟踪会议发言人员画面，并把图像输出给投影机或电视机。

当会议系统话筒单元触发开关时，信号联动中控系统，通过中控系统触发指令给摄像机切换对应的预置位，可将相应的摄。

像机画面通过矩阵进行信号切换到相应的显示器。

级联互控可实现多台中控主机级联互控功能。

控制强电电源

电源控制器ts-9101搭配中控系统使用，对各种设备电源进行管理，起到保护设备作用。

用于控制灯光、电动投影幕、电动窗帘等会议室周边设备。

通过编程延时控制，对投影机开关时，可保护投影机灯泡，延长灯泡寿命。

灯光亮度调节

电源管理器ts-9103搭配中控系统使用，可用于对灯光的控制及设备电源的管理等场合。

可调节白炽光亮度，根据需求设定步增步减值，亦可预设场景值，如50%、80%、100%等。

保护设备供电

中控系统编程可设定延时器，让设备按预设的时间开关机，对供电设备起到保护作用。

与电源时序器触发联动，触发时序器开关，避免了人为的失误操作，彻底解决了终端器材(如功放、喇叭等)可能由于这种失误造成的损害，同时又可减低开/关用电设备对输电线路的冲击电流。

管控方便

支持安卓、苹果移动端（手机或平板等）、支持墙面安装、支持操作台控制、支持桌面控制台方式等，可以满足各类会议室管控的类型。

支持有线或者无线方式进行管控，管理人员位置不受限制。
