红外报警系统是由多个红外报警器组成的整体防盗系统。红外防盗报警分为主动红外报警和被动红外报警，是一种实用的自卫威慑报警工具。今天，我们将介绍红外对射报警系统的安装。

一、主动红外对射

有源红外线报警器由发射端和接收端组成，发射端由电源、发光和光学系统组成，由光学系统、光传感器、放大器、信号处理机等构成。

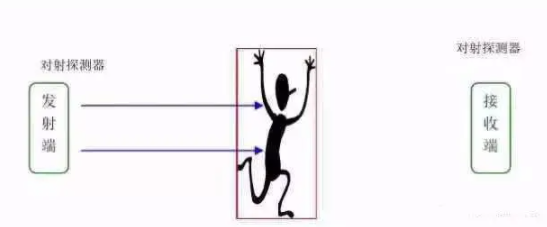

由发射机发射出的红外线经过防范区到达接收机，构成了一条警戒线。正常情况 下，接收机收到的是一个稳定的光信号，当有人入侵该警戒线时，红外光束被遮挡，接收机收到的红外信号发生变化，提取这一变化，经放大和适当处理，控制器发出的报警信号。

当任何人或物体阻挡发射器发出的相邻两束以上的光超过30毫秒时，接收器就会立即输出警报信号，如果有小动物或小物体挡住其中一束光，它就不会发出警报信号。

.

主动红外系统一般用在周界防范，在选择主动红外线报警器时，需要注意以下问题：

1、主动红外线报警器受雾影响严重，室外使用时均应选择具有自动增益功能 的设备（此类设备当气候变化时灵敏度会自动调节）；

另外，所选设备的探测距 离实际警戒距离留出 20%以上的余量，以减少气候变化引起系统的误报警。多雾 地区、环境脏乱风沙较大地区的室外不宜使用主动红外入侵测器。

2、在室外使用时一定要选用双光束或3光束主动红外线报警器，以减少动物、 落叶等引起系统的误报警。

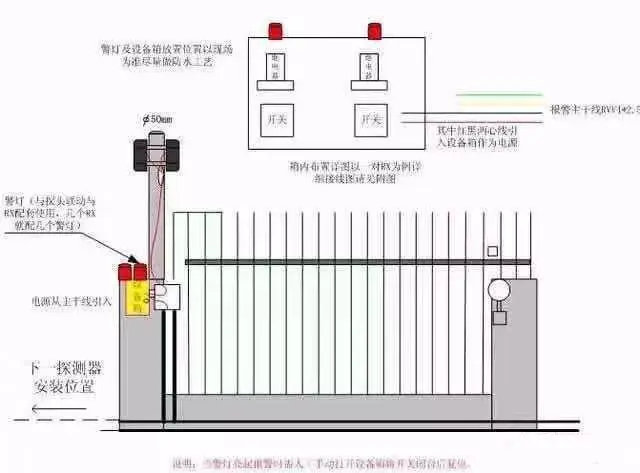

3、在围墙上、屋顶上或空旷地带使用主动红外入侵报警器时，应选择具有避 雷功能的设备。遇有折墙，且距离又较近时，可选用反射器件，以减少报警器使 用数量。

二、被动红外对射

被动红外报警器主要是根据外界红外能量的变化来判断是否有人在移动。

人体的红外能量与环境有差别，当人通过探测区域时，报警器收集到的这个不同的红外能量的位置变化，进而通过分析发出报警。

人体都有恒定的体温，一般在 37度左右。

被动式红外探测器就是通过采用对人体体温辐射的红外线频段敏感的元件为核心，在感应到立体空间内的热源时产生报警。

被动式红外探测器在技术层面上相对而言存在以下弱点：

1、容易受到动物体温辐射、阳光照射、热气流温度辐射等多种因素干扰而引发误报警；2、当气温与人体温度接近或高于人体温度时，这一类探测器将根本无法正常工作。因以上技术层面上的原因，所以被动式红外探测器相对于主动式红外对射探测网较容易产生误报与漏报。

不过随着现在生产工艺和技术的进步，只要您能根据自己的实际环境选择使用适合的红外线防盗报警器这种情况会大大降低。

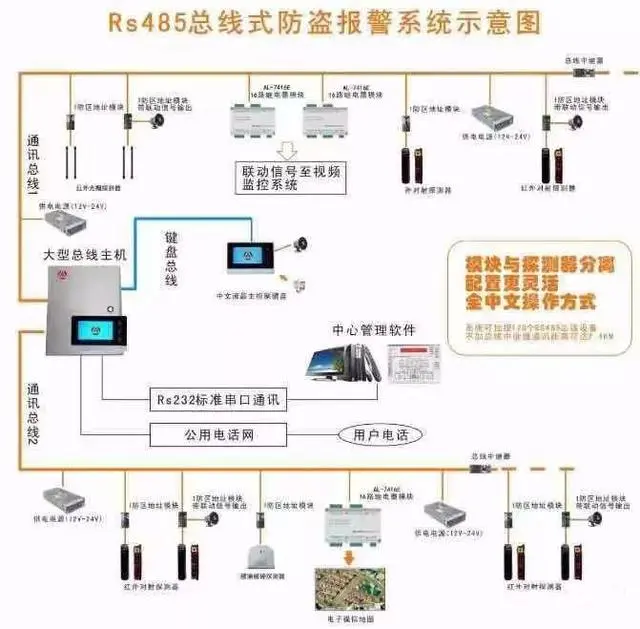

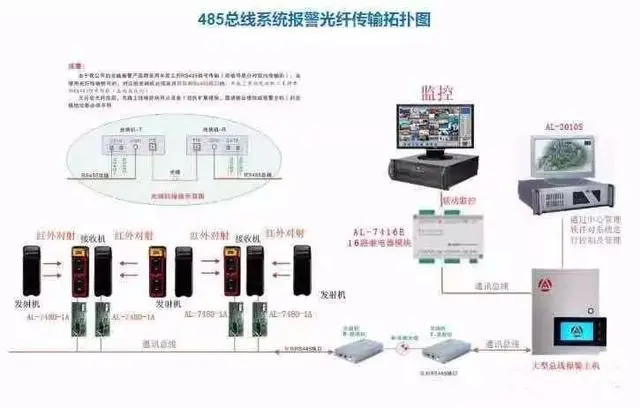

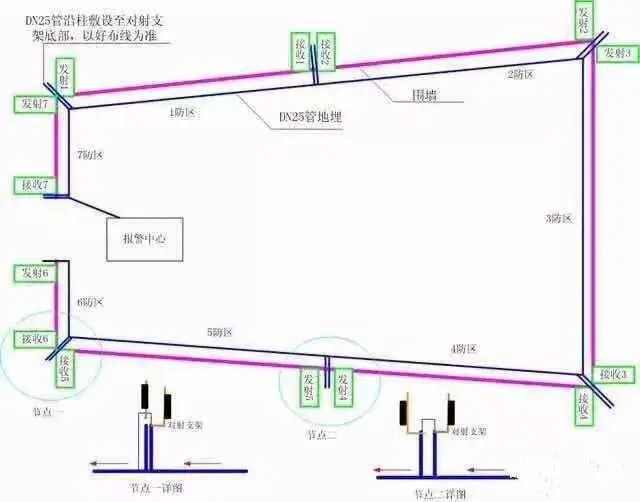

1、总线制系统接线图

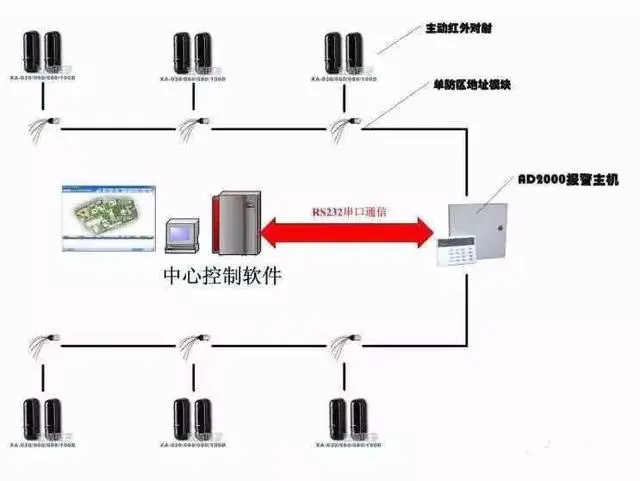

总线主机与红外对射接线示意图

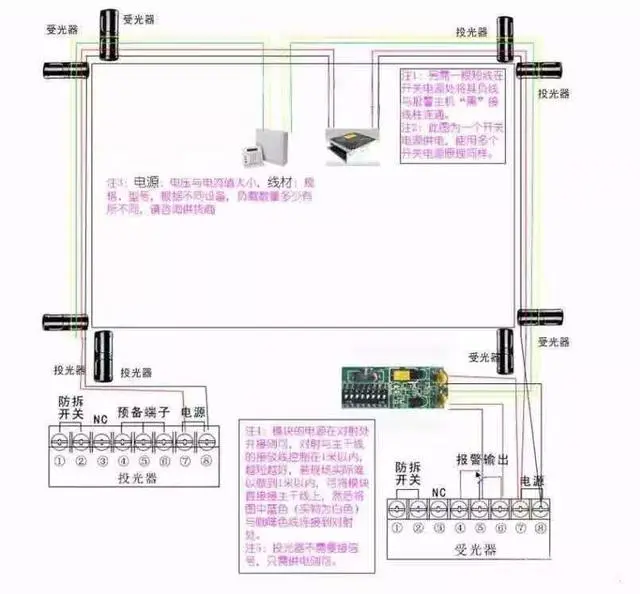

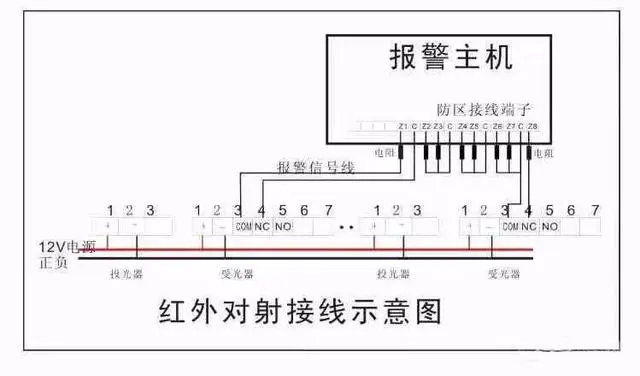

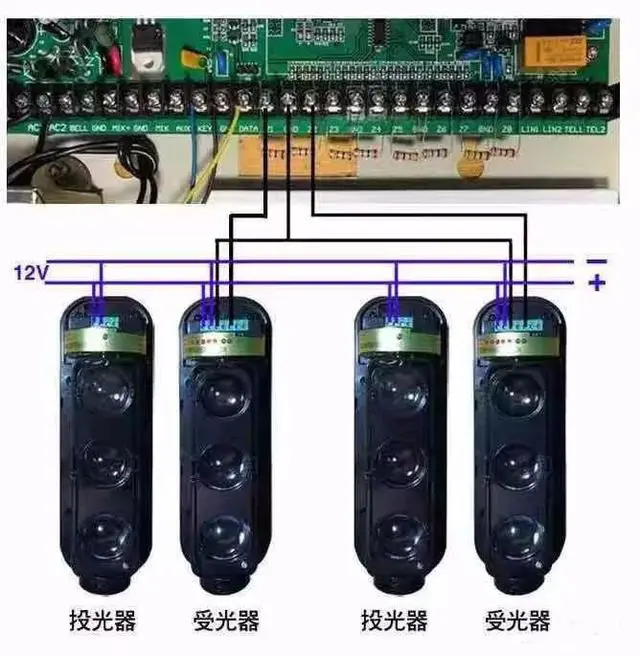

2、分线制红外对射接线图

一、管路敷设

1）暗配管用硬质pvc管管材明配选用金属管。

2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。在相邻拉线

盒之间，禁止s弯或u形弯。埋入墙体或混凝土构件内的暗配管，其

保护层不应小于15mm。

二、穿线及线标对应

1、布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5mω，测试合格后方可敷设。

2、布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.

3、管内线缆不得有接头，接头必须在盒(箱)处连接。

4、所敷设的线缆两端必须做好标记。

5、线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

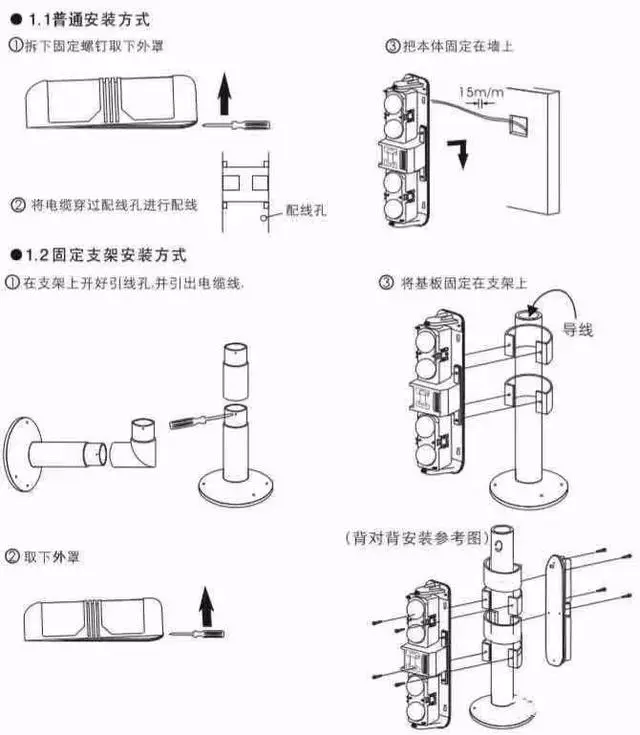

三、红外对射探头安装及初调

1、将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。固定要牢固可靠。

2、主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。

3、一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。其他有关要求见可以根据产品说明书。

4、系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码。
