监视器一直是弱电业中的一大类，我们在vip弱电组里每天讨论的大部分问题都与监控有关，有很多朋友对监控的安装有很多疑问，许多情况下，作为施工人员我们要按照客户的要求来施工，那么我们了解的方法可以不止一种，这样才能满足客户的不同要求，之前我们提到过，本期我们将总结一下网络监控系统安装的六种传输方式。

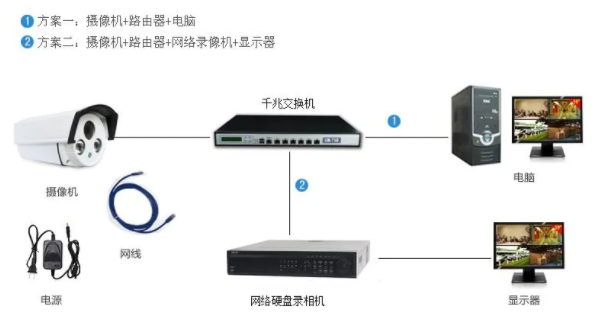

第一种：传统方式，由网络摄像机电源网线组成

当整合线路时，要同时布上电源线和网线，电源也可就近取220 v交流电，这样节约了线材，这里就不谈它的利弊了。为每一个摄像头供电。还有一条一路网线传送网络数据到网络硬盘录像机 nvr。

第二种：poe供电方式，网络摄像机 poe交换机

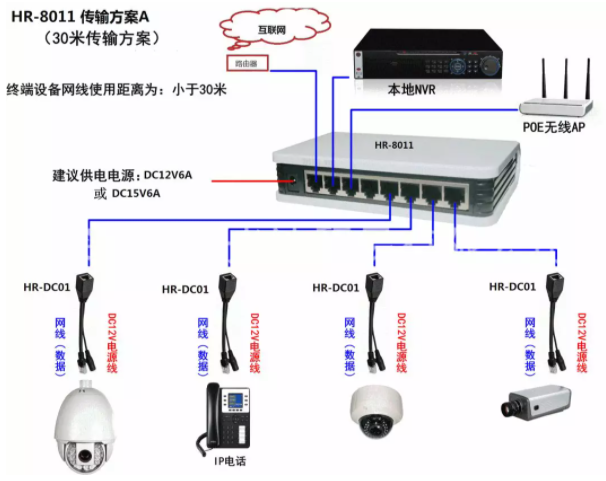

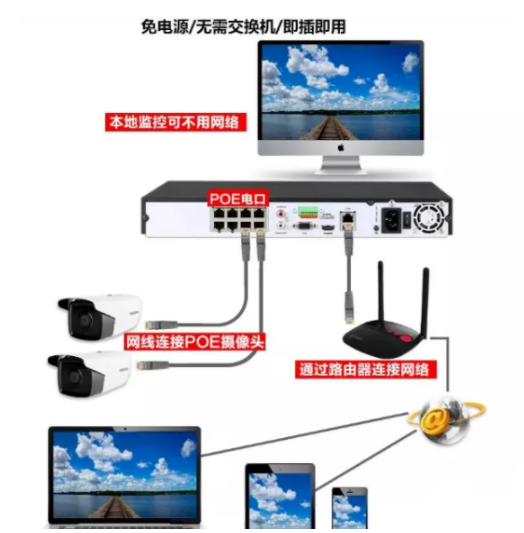

这种方法比以前省去一条电源线，网络摄像机只需使用一根网线作为传送信号的媒介，就不需要使用电源线。网线可采用非屏蔽超五类双绞线，传输距离100米无问题。连接方式如下图所示：

第三种：远距离的情况下，网络摄像机光纤收发器

之前我们说过，网线传输正常，在100米以内，那么超过100米的情况，我们一般考虑使用光纤传输，光纤不仅传输距离远(能传输20公里)而且效果稳定。

众所周知，在光纤传输数据时，将数据信号转化为光信号传送，然后将光信号转化为数据信号，这样我们就可以利用光纤收发器协同工作。

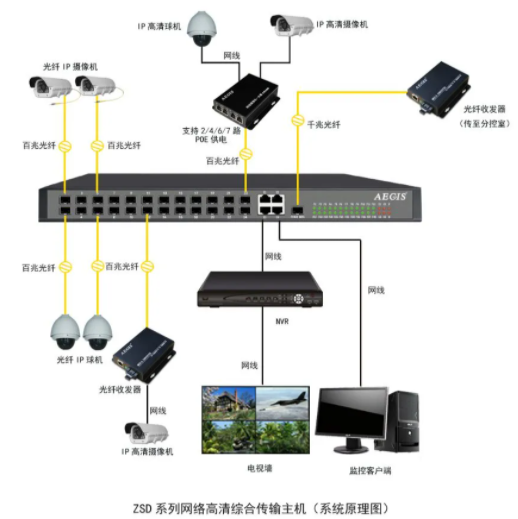

如图：

第四种：无线传输方式，摄像机无线网桥

当布线困难遇到自然障碍物或无法跨越的障碍物时，在特定的监测系统实施环境中，可采用无线传送，以便利用无线网桥。

例如，已硬化路面的小区、电梯、已建成的工厂、远离空旷地区、野外等环境，均采用无线传输方式。

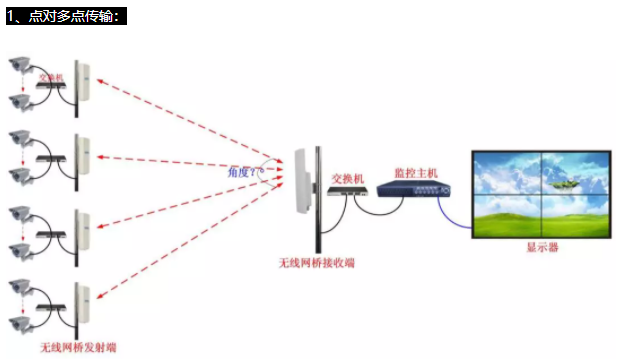

1、点对多点传输：

2、点对点传输

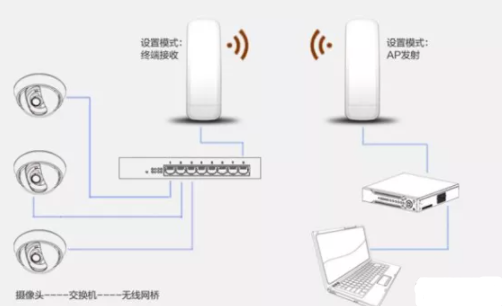

如果多个摄像头比较集中，可以把摄像头连接交换机

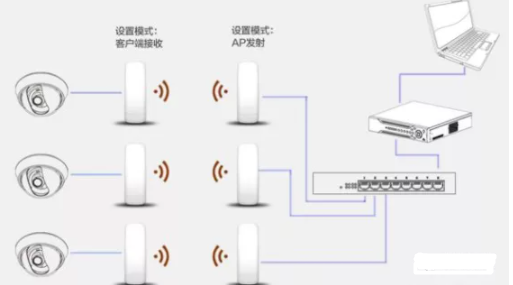

如果摄像头比较分散，距离较远，可每个摄像头都配置一对网桥

无线电网桥，能将网络信号转化为无线电波，用于点对点传输。配对使用。通过点对点定向传输，可以实现数百米到数十公里的远距离无线传输。

采用无线网桥的结构要点：发送与接收端之间不得有遮挡，不得有障碍物。那样的话信号就能稳定。

第五种：远距离传输，网络摄像机 olt onu

pon监控传输网络系统主要利用运营商的光纤资源来实现传输，为各种中央管理平台应用提供基本保证，能更好地服务于各种类型的用户。

目前存在的问题是成本较高，只有公共服务项目才使用这样的网络，例如天网工程。

pon它由olt（光线路终端）、用户侧的onu（光网络单元）以及odn（光分配网络）组成。

pon在远距离或远程监控等超大型监控项目上，有更好的应用。

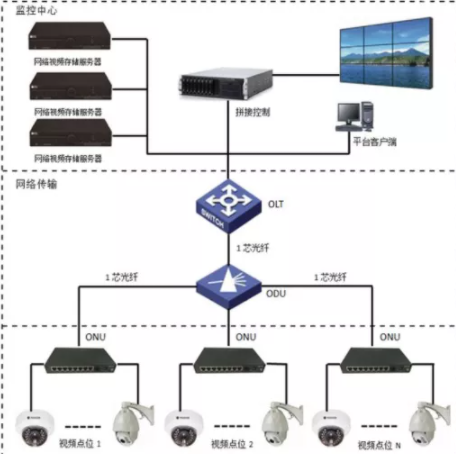

网络结构如下图所示：

拓扑图一

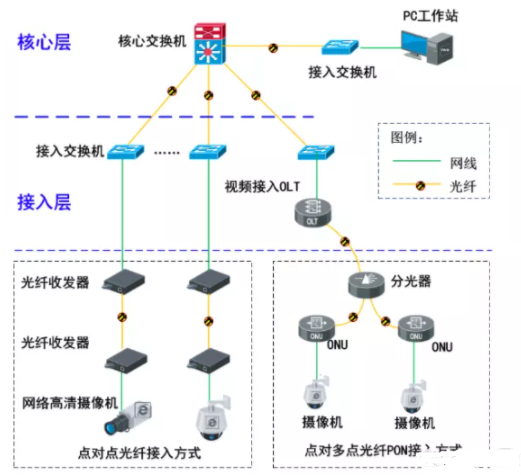

拓扑图二

数据中心核心网

核心交换机作为整个网络的大脑，核心层的主要设备是核心交换机，配置性能良好。现在的核心交换机一般有两个电源，两个引擎，因此，核交换机通常并不采用双核心交换机部署方式，但对背板带宽和处理能力要求较高。

前端视频资源接入

前台网采用独立 ip地址网段，实现多个监控设备的连接。前置视频资源通过 ip传输网络接入监控中心或数据机房进行集中处理。

前台的接入主要有两种方式，一般是点对点光纤接入和点对多点接入 pon。nvr存储器网络接入需要为存储器网络提供支持，保证 nvr存储设备网络环境安全可靠。

第六种：户外远距离传输，4g 太阳能摄像机

太阳能监控系统的应用也越来越广泛。由于监控点的环境特点和距离较远，不可能采用有线或光缆进行传输，因此应选择无线传输方式进行数据传输。

目前，4g无线传输技术已经成熟，应用广泛。它具有信号覆盖率高、部署方便的特点，是系统设计的最佳选择。
