集装箱数据中心简单的说，就是把数据中心（datacenter）不设在集装箱数据中心，而是找一个大的集装箱，搁在具备网络和电源的空地上。集装箱里面分为两大部分，一个是动力电源部分，另外一个是机架，上面放置很多机架式服务器。

集装箱数据中心把机柜在本产品设计中，为把机柜、动力、精密空调、消防、监控、装修等系统有机地综合融入一个框架中，设计时采用集装箱作为数据中心的机房基础，它的优势在于集装箱作为国际通用的运输容器，它具有标准化程度高、吊装运输方便及室外随处放置等优点，可满足移动方便、建设周期短等设计需求；同时集装箱的六面钢板结构也为各个系统的安装提供了坚实的基础，本产品集装箱前后各设计一侧有一扇1100(宽）x2200(高）mm的外开式大门，用于一般设备的安装和人员进出。

一、集装箱内部配置

集装箱中心机房装修工程主要工程内容有：机房天花工程、墙面工程、地面工程、机房照明、一体化机柜设备安装等。

1、机房天花部分

考虑机房的技术要求以及机房高度要求，整个系列机房天花吊顶设计选用单层天花。采用全铝喷塑微孔天花板，规格 600×600mm, 机房区域热通道采用600*600铝合金通风格栅。乳白色哑光，此天花的特点是：色调柔和，不产生眩光、防火、防潮、易清洁、吸音。是目前在计算机房装修工程中采用的天花材料。该材料与国产同类材料相比，具有价格适中，品质优秀的长处，它同时具有平整度高、色泽一致的特性，照明灯具均匀分布于天花吊顶上。

机房天花施工须注意：

a、优质铝合金，表面采用高级粉末静电喷涂。

b、面板颜色采用机房专用乳白色。

c、质轻、防火、防潮、吸音、不起尘、不吸尘、不退色、色调柔。图片

机房内天花吊顶均采用微孔铝合金条板，材料采用知名品牌0.8㎜暗架微孔铝合金条形吊顶。该吊顶板的特点是：天花基板采用铝合金喷塑板面，加覆吸声薄膜（效率达到0.6）,配合暗骨安装，天花立体感强、容易拆装。该天花机械强度高，不受潮，不变形，不起尘，容易清洁，且有吸音效果，色调柔和、不产生弦光，符合《gb50174-93》规范要求及《gb50222-95》的防火要求。在安装天花之前，将原楼底清理干净及刷环氧聚氨脂二遍（防尘漆）。顶板四周均有向上摺边以增强牢度。可提供超过多种之标准色及特殊涂层。该顶板色泽鲜明、清秀，着色坚固，漆面不脱落。由于本机房面积大且呈长形，因此机房采用方形吊顶。吊顶线条清新、自然，新潮又不凌乱，同时又便于拆卸安装。机房吊顶板采用乳白色。色泽柔和、简洁大方，符合时代美学观念。为保证吊顶上部洁净无尘，需在结构真顶下面、吊顶上方墙侧面涂刷防尘漆。

长方型铝合金天花材料的性能：

本次设计的机房天花的主要性能参数如下：

规格：600mm×600mm

板材厚度：0.8mm

表面高级粉末静电喷涂处理

材质轻、不起尘、不产生眩光，涂层耐久而不易褪色

符合《gb50174-93》、《gb50222-95》等防火要求

采用规格为600mm×600mm铝扣板天花，配合灯具使用，装饰效果极好。

机房天花施工须注意：

a、对吊顶部分进行防水、防漏处理，还需刷防尘漆，确保天花基础部分不起尘，并且充分考虑环保、防火、美观及其它要求。

b、天花上部的线槽及天花板部份都要接地。

2、机房地板部分

在主机房区空调覆盖区域，地面做防尘处理后刷环氧树脂（防静电漆）等基础处理，并铺设20mm厚保温棉板做保温处理。在地板下沿外窗及专用空调机周围做混凝土挡水墙，并做坡度，防止外界雨水及空调机漏水影响弱电机房设备的使用。

地板铺设优质全钢防静电复合活动地板，规格为600mm×600mm，主要铺设区域为主机房区地板安装高度不低于330mm。主机房区域需要配置足够的风口地板。

主机房区与走道出口处，用钢材制做固定斜玻，用于设备运输，坡度不大于12度。另外，在大型设备机柜的地板下方需安装散力承重支架。

中心机房建设精密机房的需要，我们防静电地板采用600*600mm全钢抗静电无边地板，该防静电地板由钢板制作，表面采用进口抗静电涂料，抗静电效果良好，此外还具有防火、防潮作用；该地板配合精度高，且美观、整洁、耐用、其抗静电、耐磨、承受力等各项指标均可与进口复合抗静电地板比美。

中心机房防静电活动地板的安装高度为100～200mm左右，活动地板下面可以用作机房内的强弱电及消防等管线、相关电气设施（插座、插座箱等）铺设。

机房防静电地板安装工程中，地面预处理最为关键，在铺设地板前必须先对地面进行较好的预处理，首先抹平机房地面，作防尘、防潮处理，再开始刷防潮漆，起防潮、防霉作用，然后再刷防静电水泥漆一遍，最后将保温棉铺在地面上，起到保温、隔热、防潮作用。至此，地面预处理完成。

机房铺设活动地板主要有以下作用：

1、使安装简单化，并为以后设备配置的改变和扩充提供了较大的灵活性。

2、机房内设备可通过地板下进行自由的电气连接，便于布线和维护，使机房整洁美观。

3、它可以保护各种电缆、电线、信号线及插座，使其不受损坏。

4、有利于设备底部的维修、维护。

5、消除了电缆外露对人体的危害。

6、可以利用活动地板的可调性，消除真地面的不平度，保证机房地面的整体水平度。

7、能使静电荷通泄至地，并反射电磁辐射。

各项性能参数完全符合gb6650《计算机机房场地活动地板技术条件》。

在安装地板之前，将原地面清理干净及刷环保聚氨脂三遍（防尘漆）。

抗静电活动地板安装时，同时要求安装静电泄漏系统。铺设静电泄漏地网，通过静电泄漏干线和机房安全保护地的接地端子封在一起，将静电泄漏掉。活动地板安装过程中，地板与墙面交界处，需精确切割下料。地板安装后，用不锈钢踢脚板压边装饰。

活动地板安装一定要做到表面平整、接缝严密，这取决于两个方面。一是活动地板本身的精度，二是安装工艺和质量。

对于防鼠问题，则应在围护结构上解决，尽量不留孔洞。有孔洞如管、槽，则要作好封堵，要绝对保持围护结构的严密。

各项性能参数完全符合gb6650《计算机机房场地活动地板技术条件》。

根据机房建设的需要，我们设计机房采用600mm×600mm全钢防静电地板，该防静电地板由钢板制作，表面采用进口抗静电涂料，抗静电效果良好，此外还具有防火、防潮作用。该地板配合精度高，且美观、整洁、耐用、其抗静电、耐磨、承受力等。

地板与墙体交界处分别采用不锈钢踢脚板，并做密封处理，并在机房入口处做防静电踢脚台。

机房防静电地板安装工程中，地面预处理最为关键，在铺设地板前必须先对地面进行较好的预处理，首先抹平机房地面，作防尘、防水处理，再开始刷地台漆二遍，起防潮、防霉作用，然后再刷防静电水泥漆一遍。至此，地面预处理完成，正常施工状态下，地面预处理需2天时间。然后在机房的地板上铺设橡塑保温棉，这样可以减小机房精密空调的能耗，节约能源。

在地板施工中，还要注意异形地板（如风口地板、走线地板、电源插座安装地板等）的安装,进出口光滑,不会损伤电线、电缆，同时采用密封设计，避免鼠患。地板板面上设置终端及其它设备使用的机房防水专用插座，用时开启，不用时闭合，即能保证使用方便，又能保证安全，克服了以往接线要翻地板的缺点。保证地板工程的防静电效果、接地效果。

防静电活动地板技术参数:

防静电地板的规格为600×600，厚度不低于35mm，平整度不大于±0.02，正常温度时，地板绝缘电阻大于1.0×105欧，小于1.0×109欧，集中荷载≥453kg，均布荷载≥1000kg/m2，极限荷载≥1500kg，地板重量30～35kg/m2，中间为水泥材料。

符合sj/t10796-2001《防静电活动地板通用规范》、sj/t11236-2001《防静电贴面板通用规范》要求。

3、机房墙面部分

墙面处理主要采用彩钢板墙面，彩钢板防火性达到国家一级防火认证。墙面装修通常包括墙面处理、抹灰饰面及隔音屏蔽处理。墙面处理是指采用在机房建筑物的墙面、柱面上进行防尘、防潮、防水、是指采用砂浆涂抹在建筑物的墙面、柱面上的一种装饰技术，使房屋内部平整、光滑，清洁美观，隔热、隔音、防尘等性能，抹灰饰面一般采用石灰砂、水泥砂浆等，面层有水刷石、水磨石、喷涂等。隔音屏蔽处理是指在主机房的周边围护采用金属铝塑复合板，进行隔音屏蔽处理。

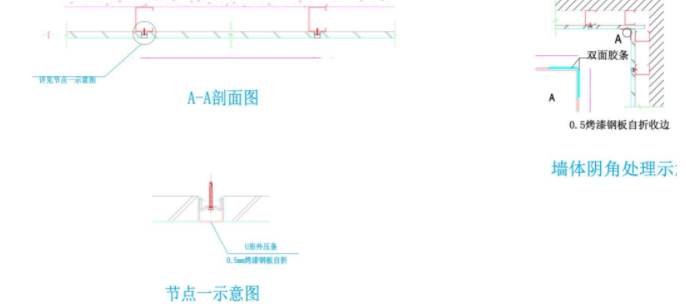

机房墙体基层处理（防尘、防潮处理）；

机房配电间四周墙面采用彩钢板饰面，采用彩钢板贴面时。

机房进线电源采用三相五线制；供电设计总容量为5kw。

机房负荷均按照一级供电负荷设计。一类电源为ups供电电源，ups供电使用独立双回路设计；每个机柜有两个ups回路负责供电，ups供电分路送到活动地板下防水插座，再经插座分接到机柜pdu，照明等。电缆用阻燃电缆，穿金属线槽钢管敷设。二类电源为市电供电电源，由市电分别送至精密空调等动力配电柜、照明配电箱和维修插座配电箱，再分路送至灯具及墙面插座。

电缆采用阻燃电缆，照明支路用塑铜线，穿金属线槽及钢管敷设。

每个机柜配置两路pdu电源供电，每路供电电源来自独立的输出配电柜独立开关，输出开关为16a规格。两个ups输出配电柜输出到各个机柜的电缆与机柜内的pdu排插采用可靠的连接方式。

机房地板下采用金属桥架来对电力系统进行布线。桥架大小尺寸综合考虑满配线缆数量和扩容余量后，按规范要求的占空比设计。

4、机房电气部分

照明分为一般照明和应急照明

一般照明：机房区设计照度不低于500lux，其他区照度不低于300lux。机房内无眩光，眩光限制等级为ⅰ级；其他区域可以有轻微眩光，眩光限制等级为ⅱ级。

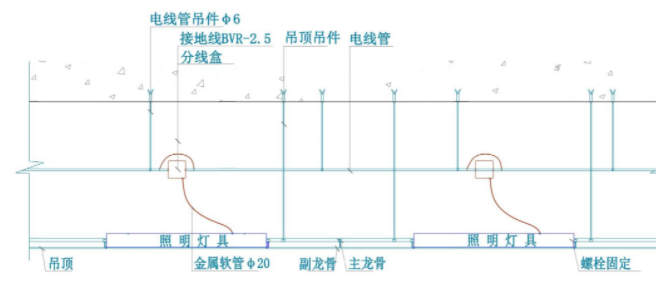

灯具安装的大样图：

应急照明：应急照明设计照度不低于30lux。机房疏散指示灯、应急出口标志灯照度应大于5lux。

灯具采用亚光板铝合金格栅灯盘，规格为600*600。灯具正常照明电源由市电供给。

照明的总要求是：光线柔和，适合人体的生理需要，不能因光源产生干扰而影响计算机的正常工作；

机房内照明的质量要求：合理的照度、眩光、光的颜色、光效阴影以及照明灯具产生的电磁波对计算机的干扰；

本机房照明使用led机房专用无眩光多隔栅灯盘配套使用，主机房照度达到500lux，故障照明达到50lux。故障照明供电回路配有独立应急供电系统，当市电停止时自动转入应急供电系统；

安装灯具时注意事项如下：

a.吸顶灯具底座紧贴吊顶, 不留缝隙。

b.嵌装灯具应固定在吊顶板预留洞孔内专设的框架上。电源线应穿钢管或金属软管, 且留有余量, 并通过绝缘垫圈进入灯具, 不应贴近灯具外壳。灯具边框外缘应紧贴在吊顶板上, 与吊顶明金属龙骨平行。

c.成排安装的灯具, 光带应平直、整齐。

d.室内顶棚上安装的灯具、风口、火灾探测器及喷嘴等应协调布置, 并应满足各专业的技术要求。

e.灯具的下水平面与吊顶持平；

5、空气调节系统

主机房采用机房精密空调和一体化机柜内部精密空调，开机时a级标准温度：23±2℃；相对湿度：45%～65%；温度变化率＜5℃/h，不得结露。

机房区的噪声声压级小于68分贝。

机房内要维持正压，与室外压差大于9.8帕。

送风速度不小于3米/秒，机房内大于0.5微米的尘埃不大于18000粒/升。

气流组织方式：利用静电地板采用地板下送风，地板上回风。

精密空调制冷区域为主机房区。

为考虑后续的节能环保，需要配置四台冷风机及四台排风机，在机房环境允许的情况下可以使用冷风机组制冷，减少空调运行的时间，做到节能环保。

精密空调区域采用下送风上回方式达到机房的室温、湿度要求。照精密机房温度要求机房温度控制在23℃±2℃，变化率2℃／小时，相对湿度控制在50％±5％，变化率2％—5％。空气含尘浓度根据相关通信设备的环境要求。含尘粒子为非导电、非导磁性和非腐蚀性的。

精密空调制冷区域为主机房区和配电间，迁移一台在用的柜式空调到机房配电间作为备用空调，并须要与新购置的两台空调组成群控系统，迁移空调时，需要对室外机进行重新选址和迁移，并重新敷设供配电线路和供冷管道，以及空调排水和防水等管道设施，主机房采用两台机房精密空调。

二、集装箱数据中心产品介绍

1、基本数据

（1）20英尺标准加宽集装箱高柜（6096*2591*2896mm），40英尺标准加宽集装箱高柜(12192×2591×2896mm）。

（2）每个机架最大负载10kw

（3）集装箱最大it负载60kw

（4）适用于深度不超过800mm的所有服务器

2、内部结构

（1）灭火装置：内充灭火气体，当数据中心内温度或烟雾超标时能自动喷放气体灭火。

（2）机架：用于安放服务器。

（3）通道门：冷热通道连接门。

（4）配电柜：给系统供电。

（5）弱电线槽：弱电布线用。

（6）强电线槽：强电布线用。

（7）机架式空调：用于数据中心的冷却。

3、外部结构

（1) 空调室外机：制冷系统的一部分，起散热作用。

（2) 门：进出机房的门。

（3) 门禁：人员进入数据中心时需刷卡/密码/指纹进入。

（4) 放气指示灯：当消防系统排放灭火气体时此灯壳。

（5) 声光报警灯：当集装箱数据中心内温度或烟雾超过设定数值时此灯亮。

（6) 百叶窗：散热排气用。

（7) 进线孔：强弱电线进入口。

（8) 进风百叶：机房新风进入口。

三、集装箱数据中心箱体安装方式

1、单元组合箱式机房

单元组合箱式机房是在整体吊装箱式机房基础上发展出来的扩展产品，它有效的弥补了整体吊装机房尺寸有限的不足，在需要使用大尺寸机房时采用多个整体吊装单元，通过特有的结构件拼接，达到机房强度与尺寸的完美兼顾。

2、整体吊装箱式机房

整体吊装箱式机房所有配件及内部装修均在工厂内完成，产品整体性极高，在现场道路情况允许的情况下采用整体吊装机房可大大提高安装效率，降低安装成本。此外，整体吊装机房还拥有其它机房无法比拟。

3、现场拼装箱式机房

现场拼装箱式机房可适用于各种繁杂的安装环境，机房各主要部件采用工业化的结构设计，具有良好的通用性和互换性，机房采用完全防水的物理结构，能够有效的抵御各种气候恶劣气候和自然灾害的危害。
