南京仲子路科技有限公司结合智能小区室外布线的特点，总结常用的布线方式有铠装电缆直埋敷设方式、墙壁电缆方式、穿管敷设方法、人(手)孔管道方式、利用地下室设置的电缆桥架敷设弱电线缆的方式，下面详细说明下各种方式的不同与相同之处，

一、铠装电缆直埋方式

用铠装电缆直埋方式布线主要用于同路径敷设的电缆根数少的部位，如具有高电平的广播线路，为美化环境及应对应急事件而设置的园区广播系统，平时用于背景音乐播放，遇突发事故时可作应急事故广播。但该系统往往是100v或120v定压传输的系统，高电位对其他弱电线缆具有很强的干扰，绝不能与其他弱电线缆在同管道系统敷设，既使是采用屏蔽电缆也是应避免的。另一方面背景音乐的扬声器布放位置除在道路两侧外，还布置在景点、草坪、花园等地，这些位置又适合铠装电缆直埋敷设。铠装电缆埋设深度一般为0．70m，在穿越道路时需穿钢管保护，此时埋深可在0．40m及以下。另外，周界保安报警的布线也十分适合用铠装电缆采用直埋方式敷设。

二、地下室电缆桥架敷设线缆方式

电缆桥架在地下室内敷设的方式是又一种常用的布线方式，这也是具有智能小区特点的，因为只有高挡的住宅区才会有较多的甚至是连成一片的地下室，对于高层建筑或小高层建筑有地下室自不必说，就是多层建筑为人防地下室、自行车库、储物间或各类站房也会设置地下室。另外，拥有几百个停车位，将许多栋建筑连成一片的地下停车库更是为采用桥架敷设弱电线缆提供方便。

按此种方式设计时要注意如下几点：

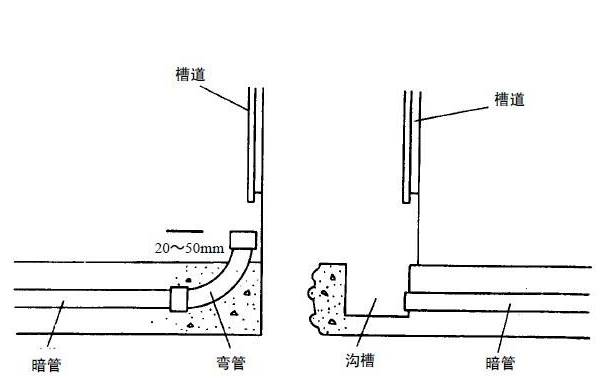

注意室内室外线缆的衔接，室外电缆穿入到地下室时一定要预留穿墙套管。套管预埋的标高是应特别注意的重点，应使套管标高高于室外人(手)孔出线管的标高，防止雨水灌入地下室；在地下室外墙较厚(大于240mm)情况下，穿墙套管的预留应尽量使墙外侧套管口低，墙内侧套管口高，使内外口中心连线与水平面成20度左右的夹角，以便于大对数电缆引上至桥架；穿墙套管的预埋数量应按终期需要量预留，预留的富余量可表现在套管的数量上，也可表现在套管的管径加大上；地下室架设的桥架上若敷设大对数电缆，为满足大对数电缆的曲率半径的要求，电缆桥架不得拐直角，转弯桥架应为钝角；对于大面积的地下室应把桥架连成一个系统，桥架穿防火墙时要采取防火枕等有效防火措施；对于两栋相近均有地下室的建筑应采用预埋钢管方式，沟通两地下室的弱电电缆桥架。

三、墙壁电缆方式

这是一种在智能小区改造项目中经常见到的方式，一般相当于100对的电话电缆外径及以下外径的其它弱电电缆均可采用墙壁电缆方式敷设；对于新建小区多用于墙面上安装摄像机或园区周界保安安装的主动或被动式红外探测器的连线敷设。为了美观，也可将报警线缆穿管埋于周界墙内敷设。

四、人(手)孔穿管敷设方式

一般用于由人(手)孔引出到建筑内、墙面、电杆的弱电电缆的敷设，如在园区内由人(手)孔引至电杆上或墙面安装的闭路监视摄像机的电缆、到召援电话亭、ic电话亭、应急报警按钮的线缆敷设。

在智能住宅小区内以人(手)孔管道方式敷设弱电线缆是最常用及最主要的敷设方式。

与本敷设方式相关的主要国家级规范及图集如下：

◎城市住宅建筑综合布线系统工程设计规范cecsll9：2000

◎工业企业通信设计规范gbt 42-81

◎本地电话网通信管道与通道工程设计规范yd5007-95

◎地下通信电缆敷设94x102

◎通信电缆配线管道图集yd5062-98

◎通信管道人孔和管块组群图集ydi一101

◎智能建筑设计标准gb／t50314-2000

上述规范及标准图集已十分清楚的规范了一般工程中弱电室外布线的设计方法

关于人(手)孔的特点

在做智能住宅小区室外弱电布线设计的人(手)孔的选用时，首先遇到的问题是按传统设计方式选用的人(手)孔，其体量大，不方便在智能住宅小区内使用，这是因为开发商为了提高土地利用率，总想在有限的土地上建更多的房子，使得智能住宅区内可提供给各专业敷设地下管道的位置相对狭小，加之各专业的管道种类多、数量大、管井密，使施工图管道综合困难重重。争地盘、争埋管深度屡见不鲜，一个明显的问题是按国家建筑标准设计图集94x102“地下通信电缆敷设“选用的人孔体量大，既使是选用小号人孔其长x宽也是3m多乘2m多，其中人(手)孔的两道墙壁厚就占0．98m之多，当然，我们可以在工程实践中建议用钢筋混凝土墙来替代砖砌墙可以大大减小这近lm的长度，从而减小了一部分体量，通常可减到每道墙厚o．12-0．16m，即钢筋混凝土现浇墙是砖砌墙的1／3。(这是非标准设计，不作推荐)。另外，我们进一步分析，为什么国标图集中人(手)孔的体量那么大呢，原来我们所采用的通用图集原先是专为室外电话电缆敷设而设计的，它能适合大对数铜芯电话电缆的敷设，适合容量达上千对甚至几千对电缆的穿人，也能提供在人孔内进行大对数电缆的接续(这要求在人(手)孔内有很大的空间)。而在智能住宅小区内的室外弱电布线设计中，我们所面对的是众多的智能系统的线缆，不仅仅只是一种电话电缆，当然也有的是较大对数的电话电缆，但更多的、大量的是外径不大于20mm的各类电缆或光缆，对于较大线径的电话电缆。由于我们采用了交接配线方式配线(对交接区直接配线，由物业中心机房向各个交接配线区敷设的直达电话电缆多为400、500、600对的电缆，其外径不太大，并且我们可以努力争取作到无需在人孔内做电话电缆的接续或分支(在使用sk系列手孔时，由于该手孔的特殊结构，可以将被接续的电缆引出手孔在地面接续后再放回手孔)，也就无需对人(手)孔要求有较大的空间。至于小线径的电缆及光缆在相对狭小的空间更能适应。所以，我们得出的结论是在智能小区的室外弱电布线设计中在人(手)孔的选用上，降低规格使用是可行的，是可以将人(手)孔变的较传统作法所用人(手)孔在体量上有所减小，投资上有所降低。

具体作法：

◎将国标图集94x102“地下通信电缆敷设”中的小号直通人孔用手孔替代；

◎原先使用小号拐弯人孔、小号分歧人孔、小号扇型人孔用小号直通人孔替代；

◎对于重要部位，如“局”(物业中心机房)前人孔、电缆量大的干线转弯处或三通、四通处应仍用传统方式选用的人孔，不得降低规格；

◎对于使用小号直通人孔的部位，甚至是使用小号拐弯人孔、小号分歧人孔、小号扇型人孔的地方仍可用yd5062国家通信行业标准“通信电缆配线管道图集”中的相应手孔代替，如一、二、三号手孔(skl、sk2、sk3)

◎大力提倡使用yd5062-98图集中所提供的小手孔(ssk)，该小号手孔体量极小，净空面积0．5x0．4m2,深为0．3-0．7m,可广泛用于各多层住宅楼的线缆引进建筑的手孔．可直接布置于贴近单元门几米的位置，．这样可以方便电缆引入建筑物，同时减少引入建筑物的钢管使用量．至于(通信管道人孔和管块组群图集)ydl一101所提供的人孔是主用于市政道路上的中大型人孔，往往不在小区内采用，但也不尽然，如物业重心机房的“局前井”，以及主干线路也有可能用上本图集所列的中号人孔，使用这种人孔的好处除了体量大敷线多以外，还有就是它的盖板是预制的，市场上方便购买。对于94x102及yd5062-98这两套图集的应用要正确和恰当，这就要认真分析和研究两个系列的人(手)孔的结构特点及应用范围．一般说，94x102图集多用于小区弱电布线的主干道上，在这些部位线缆量大，管道可在相对较大的范围内调节埋深，深度的调节可通过对井顶盖浮土的深浅调节来实现，也可通过加长井壁的长度来调节．而yd5062-98图集多用于埋管较浅的小区的支管或支干管上，线缆相对较少一些的地方，此种系列的手孔对埋管的要求较浅，其对埋管深度调节能力也小，当需要埋深一些时需加长井壁的长度，增加井底板的埋深．yd5062-98系列由于方形井盖的特殊结构，在一些省市尚难购买。也有的小区对园区景观要求高，对yd5062-98图集中的方形井盖占用绿地面积大，影响园区绿化及美观而有意见．但是该系列手孔对于智能小区室外弱电布线设计毕竟是一个不可获缺的重要手段，是对94x102图集的重要补充。另外，方形井盖的购买也不是问题，目前的市场早以形成协作化生产，不论是现货或非标定购均很方便。

五、手井设置的注意事项

手井在智能化小区室外综合布线系统中是必不可少的，其作用主要是在进行小区智能化室外综合布线工作时，为管线的暗敷设提供方便。手井的大小应视智能化系统规模的大小而定，在实际设计施工过程中应注意以下几点：

1、 手井应尽量设置在人行道或绿化带内，并做到井框与建筑物或人行道、绿化带路沿石横平竖直的基本要求，确保管网整体美观。在道路设置井框时应与地面保持同一平面，在绿化带内应高出地面50mm。

2、 设置于车行道上的手机井应做24厘米厚井壁；设置于人行道或绿化带上的手井可做12厘米厚井壁，但应采用两层以上24厘米砖横卧做基础，以扩大承压面积，井壁四面须用高标号（250#以上）水泥沙浆抹平。

3、 井深度设置应在800mm以上，若遇特殊情况则应以最低的管口距井底大于30厘米为限，井底应回填100mm厚沙垫层。

4、 井壁外围须填沙浇水注实，以防日后各种原因造成井框周围泥士下陷、井盖突出受损。在正在施工的道路上设置的手孔井，井内须填满沙并浇水注实，防止道路施工时碾压破坏。

5、 如遇管道埋深过深或井内交接管口较多、井内空间不足时可设置双井盖，以便穿线施工。

6、 手井盖由弱电施工公司统一定制，并标上注记，按设计数量配发。

7、 在管线经过手孔井时，直行管两口应尽量对直，并在同一水平面上。

总结

室外管网前期设计都是在理想状态下的设计，真正施工的时候可能有所变动，尤其后期和绿化、景观单位穿插施工的时候，相互之间都会有冲突，弱电井的尺寸大小和位置都有可能变化，井盖的材料也会因为安装位置的不同有所改变，铸铁井盖改成塑胶井盖，塑胶井盖改成铸铁井盖这都是常有的事

关于管沟深度，因现场情况而定，一般不会低于400mm，如果直接敷设在硬化的水泥路面可以另论。如果过路面，管沟深度可能需要增加到600mm，选用钢管就不要埋设那么深了。

关于手井的尺寸，我们目前设计的弱电井手孔尺寸一般有两种，一是600*600,一是400*400，至于方井还是圆井，根据景观的统一要求吧！

关于入户井，入楼井的预留管道一般都是总包来做的，但是入楼井施工一般都有弱电施工单位来做，入楼井不只是我们弱电单位一家使用，电信、有线电视都要节用入户井来穿线，入户井的位置选择一般前期设计的事，入户井的做法有两种：一种是在管道口直接砌井，一种是外接出管路在旁边砌井，无论哪种做法都要做好防水，防水是关键。
