no.1 什么是门禁？

门禁 , 又称出入管理控制系统 . 是一种管理人员进出的数字化管理系统 . 常见的门禁系统有 : 密码门禁系统 , 非接触卡 ( 感应式 ic、id 卡 ) 门禁系统 , 指纹、虹膜、掌型、生物识别门禁系统等的总称 .

no.2如何认识门禁系统？

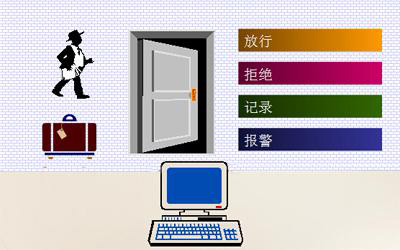

门禁系统通常是指：采用现代电子与信息技术，在出入口对人或物这两类目标的进、出，进行放行、拒绝、记录和报警等操作的控制系统。

no.3三大类门禁的优劣势

密码门禁系统：本身的安全性弱和便捷性差.

生物识别门禁系统安全性高，成本高。

现在最通用的还是非接触卡门禁系统。非接触卡由于其较高的安全性,最好的便捷性和性价比成为门禁系统的主流 .

no.4门禁系统基本组成

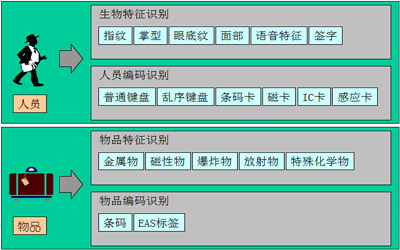

身份识别单元部分

身份识别单元部分是门禁系统的重要组成部分，起到对通行人员的身份进行识别和确认的作用，实现身份识别的方式和种类很多，主要有卡证类身份识别方式、密码类识别方式、生物识别类身份识别方式以及复合类身份识别方式。

一般来说，应该首先需要对所有需要安装的门禁点进行安全等级评估，以确定恰当的安全性，安全性分为几个等级，如：一般、特殊、重要、要害等级别。

对于每一种安全级别我们可以设计一种身份识别的方式。例如：

◎ 一般场所可以使用进门读卡器、出门按钮方式；

◎ 特殊场所可以使用进出门均需要刷卡的方式；

◎ 重要场所可以采用进门刷卡加乱序键盘、出门单刷卡的方式；

◎ 要害场所可以采用进门刷卡加指纹加乱序键盘、出门单刷卡的方式。

这样可以使整个门禁系统更具有合理性和规划性，同时也充分保障了较高的安全性和性价比。

目标识别

处理与控制单元部分

处理与控制设备部分通常是指门禁系统的控制器，门禁控制器是门禁系统的中枢，就像人体的大脑一样，里面存储了大量相关人员的卡号、密码等信息，这些资料的重要程度是显而易见的。另外，门禁控制器还负担着运行和处理的任务，对各种各样的出入请求做出判断和响应，其中有运算单元、存储单元、输入单元、输出单元、通讯单元等组成。它是门禁系统的核心部分，也是门禁系统最重要的部分。

影响门禁控制器的安全性的因素很多，通常表现在以下几个方面：

1、控制器的分布：控制器必须放置在专门的弱电间或设备间内集中管理，控制器与读卡器之间具有远距离信号传输的能力，尽量不要使用通用的wiegand协议，因为wiegand协议只能传输几十米的距离，这样就要求门禁控制器必须离读卡器就近放置，大大不利于控制器的管理和安全保障。设计良好的控制器与读卡器之间的距离应不小于1200米，控制器与控制器之间距离也应不小于1200米；

2、控制器的防破坏措施：控制器机箱必须具有一定的防砸、防撬、防爆、防火、防腐蚀的能力，尽可能阻止各种非法破坏的事件发生；

3、控制器的电源供应：控制器内部本身必须带有ups系统，在外部的电源无法提供时，至少能够让门禁控制器继续工作几个小时，以防止有人切断电源从而导致门禁瘫痪的事件；

4、控制器的报警能力：控制器必须具有各种即时报警的能力，如电源、ups等各种设备的故障提示，机箱被打开的警告信息，以及通讯或线路故障等等；

5、开关量信号的处理：门禁控制器最好不要使用开关量信号，门禁系统中有许多信号会以开关量的方式输出，例如门磁信号和出门按钮信号等，由于开关量信号只有短路和开路两种状态，所以很容易遭到利用和破坏，会大大降低门禁系统整体的安全性。能够将开关量信号加以转换传输才能提高安全性，如转换成ttl电平信号或数字量信号等等。

影响门禁控制器的稳定性和可靠性的因素也非常多，通常表现在以下几个方面：

1、设计结构：门禁控制器的整体结构设计是非常重要的，设计良好的门禁系统将尽量避免使用插槽式的扩展板，以防止长时间使用而氧化引起的接触不良；使用可靠的接插件，方便接线并且牢固可靠；元器件的分布和线路走向合理，减少干扰，同时增强抗干扰能力；机箱布局合理，增强整体的散热效果。门禁控制器是一个特殊的控制设备，不应该一味追求使用最新的技术和元件。控制器的处理速度不是越快就越好，也不是门数越集中就越好，而是必须强调稳定性和可靠性，够用且稳定的门禁控制器才是好的控制器；

2、电源部分：电源是门禁控制器中非常重要的部分，提供给元器件稳定、干净的工作电压是稳定性的必要前提，但220伏特的市电经常不稳定，可能存在电压过低、过高、波动、浪涌等现象，这就需要电源具有良好的滤波和稳压的能力。此外电源还需要有很强的抗干扰能力，所谓干扰包括高频感应信号、雷击等。

控制器内部的不间断电源也是很必要的，并且不间断电源必须放置在控制器机箱的内部，保证不能轻易被切断或破坏；

3、控制器的程序设计：相当多的门禁控制器在执行一些高级功能或与其它弱电子系统实现联动时，完全依赖计算机及软件来实现的，由于计算机是非常不稳定的，这可能意味着一旦计算机发生故障时会导致整个系统失灵或瘫痪。所以设计良好的门禁系统中所有的逻辑判断和各种高级功能的应用，必须依赖门禁控制器的硬件系统来完成，也就是说必须由控制器的程序来实现，只有这样，门禁系统才是最可靠的，并且也有最快的系统响应速度，而且不会随着系统的不断扩大而降低整个门禁系统的响应速度和性能；

4、继电器的容量：门禁控制器的输出是由继电器控制的。控制器工作时，继电器要频繁的开合，而每次开合时都有一个瞬时电流通过。如果继电器容量太小，瞬时电流有可能超过继电器的容量，很快会损坏继电器。一般情况继电器容量应大于电锁峰值电流3倍以上。另外继电器的输出端通常是接电锁等大电流的电感性设备，瞬间的通断会产生反馈电流的冲击，所以输出端宜有压敏电阻或者反向二极管等元器件予以保护；

5、控制器的保护：门禁控制器的元器件的工作电压一般为5伏，如果电压超过5伏就会损坏元器件，而使控制器不能工作。这就要求控制器的所有输入、输出口都有动态电压保护，以免外界可能的大电压加载到控制器上而损坏元器件。另外控制器在读卡器输入电路还需要具有防错接和防浪涌的保护措施，良好的保护可以使得即使电源接在读卡器数据端都不会烧坏电路，通过防浪涌动态电压保护可以避免因为读卡器质量问题影响到控制器的正常运行。

电锁与执行单元部分

电锁与执行单元部分包括各种电子锁具、挡车器等控制设备，这些设备应具有动作灵敏、执行可靠、良好的防潮、防腐性能，并具有足够的机械强度和防破坏的能力。电子锁具的型号和种类非常之多，按工作原理的差异，具体可以分为电插锁、磁力锁、阴极锁、阳极锁和剪力锁等等，可以满足各种木门、玻璃门、金属门的安装需要。每种电子锁具都有自己的特点，在安全性、方便性和可靠性上也各有差异，需要根据具体的实际情况来选择合适的电子锁具。

控制执行机构

出入口控制执行机构执行从出入口管理子系统发来的控制命令，在出入口作出相应的动作，实现出入口控制系统的拒绝与放行操作。

常见的如：电控锁、挡车器、报警指示装置等被控设备，以及电动门等控制对象

传感与报警单元部分

传感与报警单元部分包括各种传感器、探测器和按钮等设备，应具有一定的防机械性创伤措施。门禁系统中最常用的就是门磁和出门按钮，这些设备全部都是采用开关量的方式输出信号，设计良好的门禁系统可以将门磁报警信号与出门按钮信号进行加密或转换，如转换成ttl电平信号或数字量信号。同时，门禁系统还可以监测出以下报警状态：报警、短路、安全、开路、请求退出、噪声、干扰、屏蔽、设备断路、防拆等状态，可防止人为对开关量报警信号的屏蔽和破坏，以提高门禁系统的安全性。另外门禁系统还应该对报警线路具有实时的检测能力（无论系统在撤、布防的状态下）。

线路及通讯单元部分

门禁控制器应该可以支持多种联网的通讯方式，如rs232、485或tcp/ip等，在不同的情况下使用各种联网的方式，以实现全国甚至于全球范围内的系统联网。为了门禁系统整体安全性的考虑，通讯必须能够以加密的方式传输，加密位数一般不少于64位。

管理与设置单元部分

管理与设置单元部分主要指门禁系统的管理软件，管理软件可以运行在windows2000、2003和xp等环境中，支持服务器/客户端的工作模式，并且可以对不同的用户进行可操作功能的授权和管理。管理软件应该使用microsoft公司的sql等大型数据库，具有良好的可开发性和集成能力。管理软件应该具有设备管理、人事信息管理、证章打印、用户授权、操作员权限管理、报警信息管理、事件浏览、电子地图等功能。

管理系统

管理子系统是出入口控制系统的管理与控制中心。其具体功能如下：

◎ 它是出入口控制系统人机界面。

◎ 负责接收从出入口识别装置发来的目标身份等信息。

◎ 指挥、驱动出入口控制执行机构的动作。

◎ 出入目标的授权管理（对目标的出入行为能力进行设定）如：出入目标的访问级别、出入目标某时可出入某个出入口、出入目标可出入的次数等。

◎ 出入目标的出入行为鉴别及核准。把从识别子系统传来的信息与预先存储、设定的信息进行比较、判断，对符合出入授权的出入行为予以放行。

◎ 出入事件、操作事件、报警事件等的记录、存储及报表的生成。事件通常采用4w的格式，既when（什么时间）、who（谁）、where（什么地方）、what（干什么）。

◎ 系统操作员的授权管理。设定操作员级别管理，使不同级别的操作员对系统有不同的操作能力，还有操作员登陆核准管理等。

◎ 出入口控制方式的设定及系统维护。单/多识别方式选择，输出控制信号设定等。

◎ 出入口的非法侵入、系统故障的报警处理。

◎ 扩展的管理功能及与其它控制及管理系统的连接，如：考勤、寻更等功能，与防盗报警、视频监控、消防等系统的连动。

室内配线的技术要求

1.室内配线不仅要求安全可靠，而且要使线路布置合理、整齐，安装牢固。

2.使用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应能满足供电和机械强度的要求。

3.配线时应尽量避免导线有接头。除非用接头不可的，其接头必须采用压线或焊接。导线连接和分支处不应受机械力的作用。

配线在建筑物内安装要保持水平或垂直。配线应加套管保护（塑料或kbg管或者镀锌钢管，按室内配线的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观

信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50cm以上

报警控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

报警控制箱到天花的走线要求加套管埋入墙内或用kbg管或者镀锌钢管加以保护，以提高提高防盗系统的防破坏性能

室内配管的技术要求

线管配线有明配和暗配两种，明配管要求横平竖直、整齐美观。暗配管要求管路短、畅通、弯头少。

线管的选择，按设计图选择管材种类和规格，如无规定时，可按线管内所穿导线的总面积（连外皮），不超过管子内孔截面积的70%的上限进行选配。

为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。

（1）管子长度每超过40米、无弯曲时；

（2）长度每超过25米、有一弯时；

（3）长度每超过15米、有两个弯时；

（4）长度每超过10米、有三个弯时；

◎ 线管的固定、线管在转弯处或直线距离每超过1.5米应加固定夹子。

◎ 电线线管的弯曲半径应符合所穿入电缆弯曲半径的规定。

◎ 凡有沙眼、裂纹和较大变形的管子禁止使用于配线工程。

◎ 线管的连接应加套管连接或扣连接。

◎ 竖直敷设的管子，按穿入导线截面的大小，在每隔10-20米处，增加一个固定穿线的接线盒，用绝缘线夹将导线固定在盒内，导线越粗，固定点之间的距离越短

◎ 在不进入盒（箱）内的垂直管口，穿入导线后，应将管口作密封处理。

◎ 接线盒或拉线盒的固定应不少于三个螺钉。

◎ 连线盒与管子的连接应加杯梳（喇叭口）。

◎ 接线盒应加盖。

◎ 线管的分支处应加分线盒

空间探测器的安装技术要求（感应门）

◎ 空间探测器的安装应符合技术说明书的要求。

◎ 探测器的安装应保证24小时有防拆功能，以防止人为的破坏。

◎ 探测器的安装位置应避免耗子之类的小动物爬行靠近。

◎ 探测器应安装在坚固而不易振动的墙面上，要用2-3个螺丝固定。

◎ 探测器的安装应使其前面探测范围内不应有障碍物。

磁控开关安装的技术要求

◎ 磁控开关的安装应牢固、整齐、美观，就尽量装在门的里面，以防破坏。

◎ 磁控开关的固定组件和活动组件的距离应小于下列数值：

（1）木门磁开关和铁门磁开关应小于5mm。

（2）卷闸门磁开关应小于20mm。

控制箱的安装技术要求

◎ 控制箱的安装应符合技术说明书的要求。

◎ 控制箱的固定应不少于三个螺丝，保证牢固。位置的选择要隐蔽，为防破坏，控制箱的操作要遥控开关，遥控开关要远离控制箱安装，要有防拆功能，并用门磁加以保护，遥控开关如用密码开关，其应具有拨错三次密码触发报警功能。

◎ 控制箱应安装防拆功能，任何时候被拆都应报警。

◎ 控制箱的交流电应不经开关引入，如要用开关，则应安装在控制箱里面，交流电源线应单独穿管走线，严禁与其他导线穿在同一管内。

◎ 控制箱的引线，从控制箱至天棚一段要求用铁管加以保护，铁管与控制箱要用双螺帽连接。

◎ 电源箱的安装要高于地面2米以上，要牢固、美观、保证安全。

仲子路经验总结：

◎ 读卡器到控制器的线缆，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接led线）。数据线data1、 data0互为双绞，线径建议0.3平方毫米以上，最长不可以超过100米。屏蔽线接控制器的gnd。

◎ 按钮到控制器的线缆，建议采用两芯线，线径在0.3平方毫米以上。

◎ 电锁到控制器的线，建议使用两芯电源线，线径在1.0平方毫米以上。如果超过50米要考虑用更粗的线或者多股并联还可以通过电源的微调按钮，调高输出电压到14v左右，最长不要超过100米。

◎ 门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者不需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。

◎ 控制器到控制器之间以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485 和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的gnd进行连接，或者在485总线的最后一台控制器的485＋和 485-之间并联120欧姆的终端电阻来改善通讯质量。

◎ 485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过，请选用485hub或者中继器来改善通讯环境。所有走线都必须套管，pvc管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。

◎ 不要经常带电拔插接线端子，请务必拔下接线端子再进行相应的焊接工作。

◎ 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。

◎ 不建议擅自对接其它附加设备，进行非常规的操作。

◎ 不要将控制器和其它大电流设备接在同一供电插座上。

◎ 读卡器按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增高或者降低。

◎ 控制器建议安装在弱电井等便于维护的地点。

◎ 接线端注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。

电插锁的基本常识:

◎ 首先,锁面要有金属光泽,不能有明显的划伤,待机电流300ma左右,动作电流要低于900ma,长时间通电后,表面略热,但不至于烫手.

◎ 电插锁弹起的力度要充分,压下去后锁头能自动弹起而有力.最好能进行4000次通断测试.如果,发现过程中锁头无力,或者弹起不到位,或者弹不起来,视为不合格.

电磁锁的基本常识:

◎ 外观要精致,表面不能有明显划伤或者锈迹。

◎ 磁力锁的关键是要看他的耐拉力,这个需要专业的设备才测量出来,所以只有安装好后,用手突然用力的方式拉一拉,拉不开视为正常,但是要注意安装电磁锁锁体吸合要吻合,吸铁不要安装得过紧,否则会影响耐拉力.

    ◎ 双开(可内开 也可外开)玻璃门最好用电插锁

◎ 公司内部的单开(只能内开或者只能外开)木门最好是用磁力锁

◎ 不能用网络线布电锁到控制器的线

门禁施工中从电锁到控制器的一段线，看起来很平凡，如果不规范很容易引起不好找原因的故障现象，这个一定要引起重视！

由于电锁工作电流比较大（相对于门禁系统的其他设备 例如控制器 读卡器），电锁离控制器有一定的距离，线上的压降会比较大。如果压降太大，会使得电锁有时带得动，有时带不动。磁力锁有时吸力不够。表现为门开关不正常。甚至会和控制器抢夺电流资源，使得控制器供电不足，出现重启甚至死机情况。

有些工程人员图一时布线方便，使用网络线来布电锁到控制器的电线，是很容易引起故障的，虽然调试的时候好像没有问题，过一段时间，就会经常出现问题了。

从电锁到控制器的线，如果线长小于50米，要求使用截面积1.0平方毫米的两芯电源线，无需屏蔽，如果超过50米请布加倍布多一条两芯电源线，并联供电。如果线长大于100米，建议将控制器挪近门电锁的位置，以缩短布线距离。网线的截面积是0.2平方毫米的，比我们规范的线材小5倍，所以是绝对不行的，即使控制器到电锁的距离很近。电锁门磁信号线，可以采用网线。有些人，将网线的四股合一股，给电锁供电，虽然理论上也接近规范，但不建议您这样做。这样做会使得接线端子不稳等带来其他隐患。

◎ 电源负荷过大负载!主要表现为带的电锁过多

一般公司给提供的标准配置电源是12v，5a的线性电源。他可以满足（布线规范的，线截面积够粗前提下）最多四个门（4把电插锁或者3把磁力锁）电力供应。一把双开门磁力锁折算是两把单开门磁力锁的功率。如果系统超过这个配置，例如：4把以上电插锁或者 3把以上磁力锁就需要增加一台电源和原来的电源分配供电。备注：如果有些电锁功率偏大，电源对其负荷能力会更弱一些。

如果电力不够，不一定在调试的时候就会表现出来，除非很不够。表现为有时门锁得上，有时锁不上，甚至会和控制器抢电流，使得控制器重启甚至死机。

由于线性电源有效功率不高，发热低，一般是有效功率在40－70％不等，标称5a的电源，有效电流在3a左右。但是，线性电源运行稳定，干扰少，适合长期稳定运行的设备。是国内外门禁设备普遍采用的电源类型。有些工程商问，能不能采用开关电源，开关电源功率大，有效功率高，我们不建议采用开关电源，开关电源一般会有较高的高频纹波，会影响到主机运行的稳定性。

◎ 485线路不使用双绞线，或者使用无源转换器

485传输是差模传输模式，只有485＋ 和485- 互为双绞，才能使得485传输模式受到的干扰最小，传输最远，传输质量最好。也些工程商不采用双绞线会使得干扰很大，有些人误以为线粗一些传输质量会好，将双绞线合成一股，另外一台双绞线也合成一股，这样适得其反，反而大幅度降低了通讯质量。

有一种没有带电源的转换器，价格便宜。但抗干扰性能不好，一般用于单机的室内 短距离的通讯，例如考勤机。不适合门禁系统。虽然其号称可以带32台设备，传输距离达1000米，其实在实际应用中经常远远达不到指标。所以建议您不要采用这种无源的转换器。除非 在室内，通讯距离小于100米，负载数小于2台，从成本角度上可以考虑一下采用。否则，必须采用有源的485转换器，价格也不贵，稳定得多。负载控制器的数量也很多。抗干扰，防雷击，防浪涌效果也很好。

485通讯线不能走星型连接，必须走规范的手牵手的总线模式

485布线禁止星型连接，即不可从转换器分别拉线到各个控制器，然后在转换器上并联。这种连接使得通讯质量很差。一定要从转换器出来，先到一台控制器，然后再连到下一台控制，一台一台连下去，象串蚂蚱一样串下去才行。

不规范的485布线，即使以后用屏蔽接地 终端电阻来改善都是无济于事的。

线路不能满足规范要求时，线路必须重新布置，不能降低标准将就使用。现在的一时省事或者侥幸，必然会让以后的工作付出很重的代价和精力。

门禁系统常见故障及排除

故障现象：

1．将卡片靠近读卡器，蜂鸣器不响，led指示灯也没有反应，通讯正常。

可能原因：

①读卡器与控制器之间的连线不正确或超过了有效长度；

②读卡器故障；

③控制器故障；

④控制器与电控锁之间的连线不正确；

处理方法：

原因①：将连接线断开，用万用表认真检测线缆有无开路、短路等现象发生；

原因 ② ③ 更换读卡器或者控制器；

原因④：将插头拔开，用万用表重点检测信号线线之间有无短路，若连接有其它电子元器件,则检测相关电子元器件有无接反及损坏。

故障现象：

2．将有效卡靠近读卡器，蜂鸣器不响，led指示灯变绿，并持续几秒，通讯正常。

可能原因：

①读卡器与控制器之间的连线不正确；

②读卡器故障；

判别方法：

更换读卡器，若故障仍然存在，则排除原因②；

处理方法：

原因①：将连接线断开，用万用表认真检测线缆有无开路、短路等现象发生；

3．将有效卡靠近读卡器，蜂鸣器响一声，led指示灯无变化。

可能原因：

①读卡器与控制器之间的连线不正确；

②读卡器故障；

判别方法：

更换读卡器，若故障仍然存在，则排除原因②；

处理方法：

原因①：检查线路

4．读卡器led指示灯常绿，不读卡，门锁一直打开，通讯正常。

可能原因：

①操作人员将门禁器状态设置为常开，或其它原因导致控制器处于常开状态；

②控制器故障；

处理方法：

原因①：将门锁控制器状态设为正常，若故障现象仍然存在，则更换控制器。

5．读卡器led指示灯常红，不读卡，门锁一直处于关闭状态，通讯正常。

可能原因：

①操作人员将门禁器状态设置为常闭，或其它原因导致控制器处于常闭状态；

②控制器故障；

处理方法：

原因①：将门锁控制器状态设为正常，若故障现象仍然存在，则更换控制器。

6．门禁器使用一直正常，某一天突然发现所有的有效卡均不能开门（变为无效卡）。

可能原因：

①操作人员将门禁器设置了体息日（在休息日所有和卡都不能开门）；

②操作人员将门禁器处了初始化操作或其它原因导致控制器执行了初始化命令；

③控制器故障；

处理方法：

原因①：将门锁控制器休息日标记去掉，若故障现象仍然存在，则排除原因①；

原因②：先提取门禁器出入信息，再作初始化操作，然后恢复用户信息，再设置控制器时钟，若故障现象仍然存在，则排除原因②；

原因③: 更换控制器。

7．蜂鸣器持续长鸣，读卡及通讯均不正常。

可能原因：

控制器故障；

处理方法：

更换控制器。

8．将有效卡靠近读卡器，蜂鸣器响一声，led指示灯变绿，并持续几秒，但门锁未打开。

可能原因：

①控制器与电控锁之间的连线不正确；

②控制器与电控锁之间的接口电路故障；

③电控锁故障；

④锁舌与锁扣发生机械性卡死;

⑤控制器故障。

判别方法：

将插头拔开，读卡（有效卡）后用万用表测电源线之间电压是否为dc12v左右，此电压若正常，则排除原因⑤；

将插头插好，读卡（有效卡）后用万用表测电控锁电源线之间电压是否正常，若正常，则表明电控锁故障；

将插头插好，读卡（有效卡）后用万用表测电控锁电源线之间无电压，这时应重点检查控制器与电控锁之间的连线及其之间的接口电路，检查连线是否有错，接口电路中的元器件如继电器、续流二极管等是否损坏、接反、是否连接正确。

9．读卡器指示灯不亮，读卡后蜂鸣器不响，通讯也不正常。

可能原因：

①电源变压器损坏；

②电源变压器与电源插座之间接触不好；

③控制器故障。

判别方法：

将插头拔开，用万用表测其电压是否为dc12v左右，此电压若正常，则排除原因①、②；

处理方法：

更换损坏的设备

10．整个系统中部分控制器通讯一惯正常，部分通讯一惯不正常。

可能原因：

①局部总线断路或错位；

②控制器故障。

判别方法：

将通讯不正常的控制器更换掉，若通讯仍不正常，则排除故障②；

仔细检查控制器通讯口跟信号总线的连接部位，有无接触不好的情况，有无相邻信号线接反的情况。

11．整个系统中所有控制器均不能跟电脑通讯。

可能原因：

①电脑串口故障；

②电脑串口跟网络扩展器之间的连接线开路；

③网络扩展器故障，或掉电（可能性较大）；

④信号总线在网络扩展器一侧出现断路、接反，或跟网络扩展器插接的水晶头接触不好；

⑤信号线在整个长度范围内某一处出现短路；

⑥系统内的所有设备设备号均相同；

⑦系统内的所有设备均出现故障（可能性较小）；

⑧使用了不符合产品约定的信号线，或使用了劣质的信号线；

判别方法：

将控制器放置在电脑附近，测试通讯情况，若正常则排除原因①、②、③；

处理方法：

更换网络扩展器；

将所有控制器及网络扩展器通讯口的水晶头拔开，用万用表仔细检查信号线是否存在短路的现象；

反复检查每条局部信号线跟信号总线之间的连接是否一一对应；

检查网络扩展器一侧水晶头跟网络扩展器的连接是否良好（插头插入插座时应听到清脆的’嗒’声）

12．电脑跟控制器之间的通讯不稳定，时好时坏，没有固定的规律。

可能原因：

①使用了不符合要求的信号线或劣质的信号线；

②信号线敷设不规范，如信号线跟电源线穿在同一条管内；

以上便是仲子路门禁系统的培训资料，相信大家对门禁系统也有了一些了解，希望大家将这些理论上的知识，再结合实践经验，将门禁系统工程项目做得更好。
