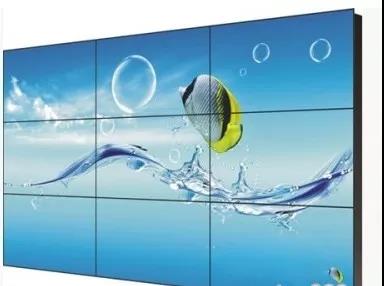

一、什么是液晶拼接屏

液晶拼接屏既能单独作为显示器使用，又可以拼接成超大屏幕使用。根据不同使用需求，实现可变大也可变小的百变大屏功能：单屏分割显示、单屏单独显示、任意组合显示、全屏液晶拼接、双重拼接液晶屏拼接、竖屏显示，图像边框可选补偿或遮盖，支持数字信号的漫游、缩放拉伸、跨屏显示，各种显示预案的设置和运行，全高清信号实时处理。

二、液晶拼接屏安装方法

1、液晶拼接屏安装地面的选择

液晶拼接屏选择的安装面要平整，因为液晶拼接屏整个系统不管是在体积还是在重量方面都比较大。选择面也需要有一定的承受重量的能力，如果墙面是瓷砖的话，则有可能承受不住它的重量。还有一点就是安装面要能够防静电。

2、液晶拼接屏布线的注意事项

安装液晶拼接屏的时候，在布线时要注意将其电源线和信号线区分开来，安装在不同的地方，避免产生干扰。另外要根据整个项目的屏幕的大小和安装位置，计算出所需要的各种线的长度和规格，计算整个工程的需要。

3、液晶拼接屏环境光线要求

液晶拼接屏的亮度虽然非常高，但毕竟还是有限，所以选择安装的环境周围的光线不能太强，如果太强的话，则有可能看不到屏幕上的画面。屏幕附近可能射入的光线(如窗户)，必要时要进行遮挡，同时设备运行时灯光最好关掉，以保证设备的正常运行。在屏幕正前方不要安装灯，安装筒式灯即可。

4、液晶拼接屏框架要求

为了日后液晶拼接屏的维护更加便利，框架包边必须为可拆卸式包边。外框架内沿距拼墙外边每边预留约25mm间隙，大型拼墙还应根据列数适当增加余量。另外，为了后期进入箱体维护，维修通道原则上上不小于1.2m宽。可拆卸式边条以压住屏幕边缘3-5mm为宜，在箱体和屏幕完全安装到位后，最后再固定可拆卸式边条。

5、液晶拼接屏通风要求

在维修通道内，必须要安装空调或者是出风口，保证设备的通风情况良好。出风口位置应尽量远离液晶拼接墙(1m左右较好)，并且出风口的风不能对着箱体直接吹，以免屏幕冷热不均匀而损坏。

液晶拼接屏安装方法与步骤就分享到这里，在液晶拼接施工现场，安装调试要根据故障反映的现象来判断其原因，要重点检查设备的同步接口与传输线缆，以及对照信号源与显示终端的同步频率范围。如果图像有重影，检查传输线缆是否过长或者过细，解决办法是换线测试，或增加信号放大器等设备。如果聚焦不太理想，可以调整显示终端。面对问题的出现，首先要学会分析，才能更好的解决问题的根源，通过强有力的分析，可以缩短检查时间。

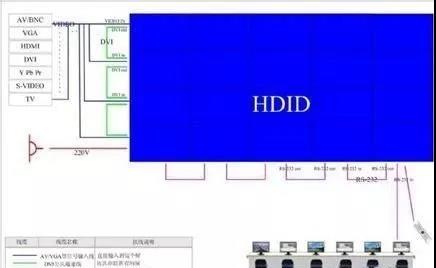

三、液晶拼接屏接线方法

第一：液晶拼接盒子的链接

液晶拼接屏的连接首先是硬件的连接，对液晶拼接屏比较了解的人都知道，拼接屏是由多块小屏幕组合而成，拼接屏后面有很多信号接口。如hdmi、dvi、vga、rgb、分量、端子，而与电脑连接的是vga接口。通常我们只要把电脑与vga接口连接上就可以了。因为按照正常情况下来说，液晶拼接屏单个衔接使用的少。所以，如果整个液晶拼接墙来链接，就只需要将线接入拼接处置器，拼接处理器串联之后，我们只需保送一路信号接入即可。

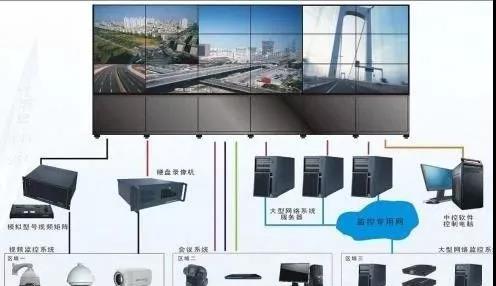

第二：矩阵或者控制器的链接

在大屏拼接幕墙的方案中，输入信号或者输出信号可能不一样，又或者要求显示多路信号输入或者输出，这个时候我们就必需装备矩阵，矩阵接口愈加丰厚，我们只需找到响应接口即可。若触及到矩阵信号接入，建议请专业技能人员装置。

以上便是液晶拼接屏接线的两个部分，拼接屏本身机身接线，另外就是拼接屏连接处理器接线。
