   背景与需求

无人干预的情况下以信息发布的视频形式进行促销，是商场超市逐渐兴起的新的促销手段。其基本实现方式是，在商场合适的场所，比如公共过道、重要货架等，放置大屏幕彩电或者液晶显示器；通过循环滚动的方式不断播出某种商品的促销信息，比如本商品的功能介绍、优惠信息、服务保障等等，以图文并茂的形式引起消费者的注意，加深消费者印象。该系统不但能直接提高商场的销售业绩，更能展示商场的运营实力。

因此，在商场内构建以促销为本质的视频广告平台，是一种具有强大的生命力的商业模式。技术革新推动产业发展。为了更好地发掘市场潜力，以视频显示为主的数字化、网络化、智能化的新型播放系统取代现行的广告机本地播放方式将是今后商场超市促销的必然发展趋势。

商场超市多媒体信息发布系统为适应目前数字信息化建设的环境下而设计，其主要提供信息需求：

（1）多媒体广告平台

在商场合适地点设置大屏幕彩色电视，如“电梯口、货架区、收银台”等将不同的区域店的显示屏分组之，播放不同的内容店内的特价促销、新品活动、节庆活动、会员折扣等可以透过多媒体广告平台，组成不同的产品海报、宣传视频，强力刺激消费者的目光，提升购物欲。

（2）导购信息、配套服务信息发布

在服务区可设置一大屏幕，对商场内相关服务及相关规定、优惠政策等做详细说明。

（3）指示路牌/告示牌
商场内可以设置一大屏幕，立于醒目的位置显示商场、超市的结构，方便指引顾客迅速到达指定的购物区。

（4）

 二、设计原理与依据

本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。从而为商场的智能化信息管理提供可靠、高速和灵活开放的平台及实现途径，创造一个投资合理有效、功能齐全高效、舒适便利的环境，为整个商场以后的运作、管理和拓展打下良好基础。其具有以下原则：

• 先进性与适用性

  系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试和操作使用又简便易行，容易掌握，适合本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。

  经济性与实用性

     充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。

• 可靠性与安全性

  系统的设计应具有较高的可靠性，从硬件和软件两个方便保证设备的安全、及信息内容本身的安全，能确保数据的准确性、完整性和一致性，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。

  开放性可扩展性

  系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。

  硬件的扩展性：所有设备的选型都综合考虑到了与其他系统兼容与扩展的功

  能。例如要充分考虑能够接入rgb信号、dvi数字信号、立体声音频信号等等，以及其它模块的可扩充性。

  软件的可扩展性：系统在设计应用系统的时候充分考虑了多种显示媒体的

  兼容，文件格式的兼容等特点。充分考虑了将来与其它线路的可扩展功能

• 追求最优化的系统设备配置

  在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。

• 系统的可管理性和使用的高效性



• 《智能建筑设计标准》(gb／t 50314—2000)

• 《建筑智能化系统工程设计标准》（db32/191-1998）

• 《城市住宅建筑综合布线系统工程设计规范》（cecs/119-2000）

• 《建筑与建筑群综合面线系统工程设计规范》（gb/t50311-2000）

• 《民用建筑电气设计规范》（jgj/t16-92）

• 《系统接地的型式及安全技术要求》（gb14050-93）

• 《安全防范工程程序与要求》（ga/t75-94）

• 《安全防范工程验收规则》（ga/t308-2001）

• 《工业电视系统工程设计规范》(gbj 115)

• 《安全检查防范系统通作图形符号》（ga/74-94）

• 《建筑物电子信息系统防雷技术规范》（gb50343-2004）

• 《建筑物防雷设计规范》（gb 50057）

• 《电子信息系统机房设计规范》(gb50174-2008)

• 《视听系统设备互连用连接器的应用》 （gb/t15644-95）

• 《视听视频和电视系统中设备互连的优选配接值》（gb/t15859-1995）

• 《会议系统的电及音频性能要求》（gb/t15381-94国标报批稿）

• 《中华人民共和国公共安全行业标准》（ga/t74-2000）

• 其他相关国家及深圳和行业的有关法规、规范、标准的规定。

• 业主提供的图纸和相关资料



针对xxxxxx超市商场信息发布项目的需求，建议设计方案如下：

（此处为具体项目的说明）

• 机房设管理与控制主机1台，安装管理软件，支持视频、文字、图片的多媒体文件的编辑、制作、与发布，对整个系统进行管理。

• 机房设置媒体播放器xx台，用于接收管理控制主机发送的多媒体信息,并与视音频传输器组成广播式的信息发布。

• 机房设置xx个8路得vga长距离发送器和xx个4路发送器实现视音频的长距离传输。（300米以外的视音频传输需增加中继器）

• 在每个显示单元安装大屏幕液晶电视和视音频接收器作为信息的发布。

  系统设计说明如下：

• 液晶电视必须带有vga接口或dvi-d数字接口，并自带音箱，尺寸暂定为xx寸，具体尺寸根据具体装修确定。

• 单路vga接收器和液晶电视的距离不要超过5米，以免影响液晶电视显示效果。

（1）中心服务器（控制与管理主机）

设备数量： 1台

安装位置：机房或物业办公室

主要用途：

安装多媒体信息发布系统软件，对要发布和素材进行编辑制作，对要发布的内容进行播放顺序编排；控制与管理所有显示终端以及相关的设备，实现节目的编辑、节目编排与发送。

（2） 媒体播放器

设备数量：xx台

安装位置：显示设备旁/或临近机房，基于用户现场情况及实际应用，考虑方案的实用性（播放内容同时同步）及经济性，建议采用一对多点的信息发布系统相结合的结构模式；

主要用途：接收管理主机已经编辑好的公告信息、管理信息、pg电子直营站的公告以及节目时间表发，并发布到显示终端上。

（3）液晶显示屏

设备数量：xx台

安装位置：各个需要显示多媒体信息的位置上

主要用途：接收媒体播放机的视音频信号，如播放公告信息、发布节日庆典信息、电子影像播放（例如：企业宣传片、网络电视直播、广告片等）等等；

（4） vga视音频传输器/中继器

设备数量：xx路

安装位置：vga信号延长器发射端装在多媒体播放器旁，vga信号延长器接收端装在显示屏背后，如距离超过300米，可在传输线路中加装中继器；

功能应用：基于用户现场情况及实际应用，考虑方案的实用性及经济性，建议采用一对多点的信息发布模式而需选用此设备。将单个媒体播放器的视音频信号加以复制，以广播的方式传输到显示屏上，传输距离可达300m或500米（加中继）。

（4）网络平台：

此系统需局域网络支持，可支持wifi无线网络。

（5）多媒体信息发布系统软件

软件数量：1套

安装位置：中心服务器上 和 媒体播放器上

功能应用：用于整套信息发布系统的管理与发布

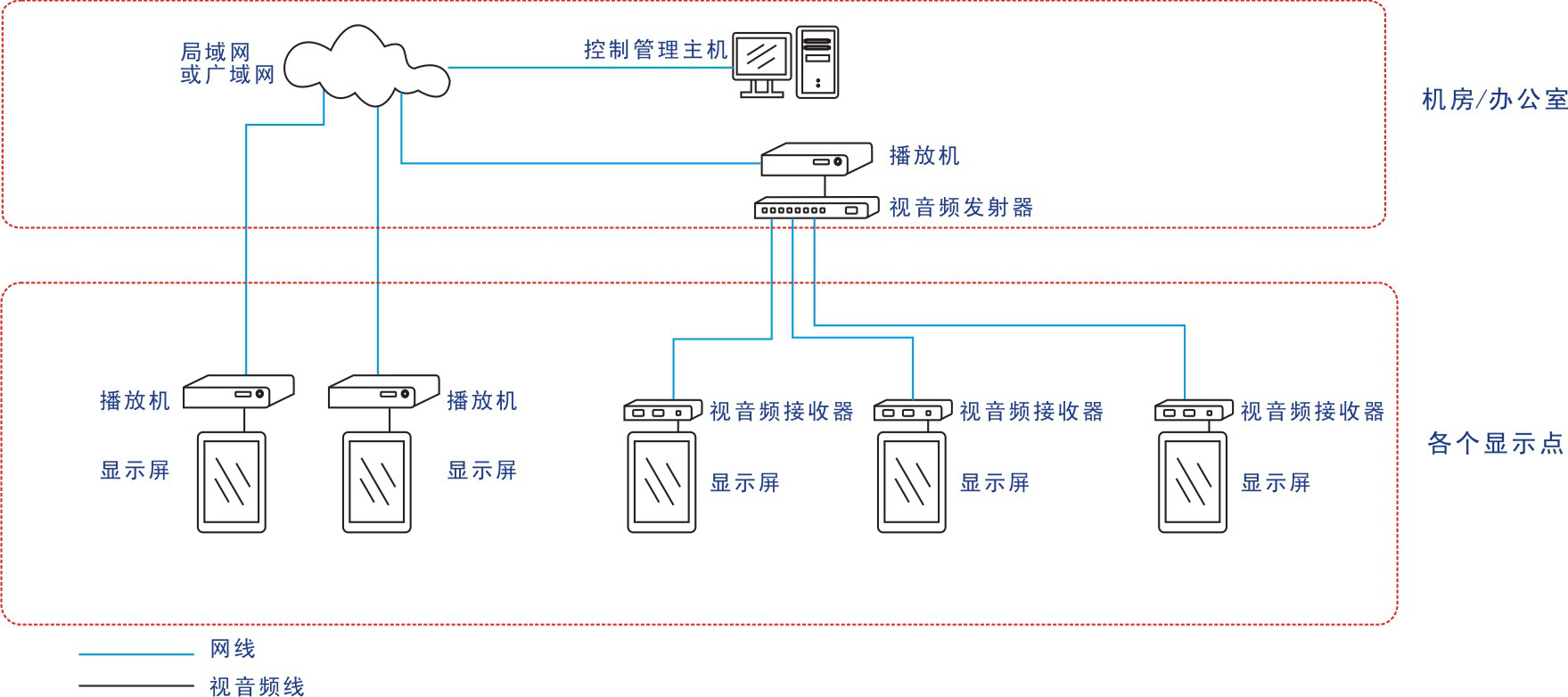

信息发布系统主要包括两个部分：中心控制系统和终端显示系统

中心控制系统

中心管理软件安装于管理与控制服务器上,具有资源管理、播放设置、终端管理及用户管理等主要功能模块，可对播放内容进行编辑、审核、发布、监控等，对所有播放机进行统一管理和控制。

终端显示系统包括媒体播放机、视音频传输器、视音频中继器、显示终端，主要通过媒体播放机接收传送过来的多媒体信息（视频、图片、文字等），通过vga或dvi信号将画面内容展示在lcd、pdp等显示终端上，可提供广电质量的播出效果以及安全稳定的播出终端。

网络平台是中心控制系统和终端显示系统的信息传递桥梁，可以利用工程中已有的网络系统，无需另外搭建专用网络。

系统采用网络技术和模拟数字相结合的传输技术结合的方式，将整个系统分为分播型和广播型。

分播型就是一个显示终端和对应的播放主机组成相对独立的一个小组，各自独立工作，互不干扰，在需要的时候又可以轻松设置成播出一样的画面。分播型模式的每一个显示终端后面都需要对应一个独立多媒体播放器作为支撑。

广播型就是多个显示设备共享一个播放器，该模式是将播放器的信号复制成多份发送到各个显示终端，每一个终端的显示内容完全一致，也完全同步。由于广播型的多媒体播放机离终端显示设备往往都比较远，因此，为了确保高清视频和音频信号的传输质量，都需要使用多媒体传输设备。

广播模式利用了模拟和数字相结合的双绞线传输技术，它集成了vga信号转换、分配、驱动、接收和还原功能为一身的信号传输系统。它将vga信号通过非屏蔽五类网线上平衡传输，以增强对共模噪声及干扰信号的抑制，利用cat5e网线作为vga信号传输电缆，可以大幅度地节约线材成本并简化了工程布线。vga信号传输器采用专利技术将h和v信号编码至rgb信号上加重处理后发送，仅利用cat5网线电缆的三对双绞线完成信号的平衡编解码，并采用远距离高频补偿加重处理，带宽高达350mhz。高品质的图像以满足大型工程投影机、显示器、tft-lcd tv、pdp信号传输的需要。由于整个传输系统采用了加权零值拆分的平衡传输的专利技术，因此cat5网线在传输信号时不会对外造成emi的干扰。

该信息发布系统可为现代化智能建筑构建一个网络化、专业化、智能化、分众化的多媒体信息发布平台，并为管理者提供专业的信息编辑、传输、发布和管理等专业媒体服务。

该系统已经成熟稳定运行了多年，目前已经成熟应用在政府办公大楼、营业厅、写字楼、宾馆酒店、大剧院、地铁、机场、办公室等场所，系统功能强大、应用广泛。

utp mis 3.0信息发布管理软件是基于c/s架构的软件，包含中心管理软件、客户端软件。通过该软件可以将文字、图片、视频、音频、动画、外部信息等素材编辑成组合多媒体文件，并将文件排列成播放列表通过网络将播放清单发送到各个播放器；同时，该软件还具有远程控制和管理播放器的基本特性。系统广泛应用于住宅小区、办公大楼、中小学校、商场酒店、店铺摊位等等场合，是一套功能强大、简单易用的信息发布管理软件。

• 支持媒体格式

  视频   mpeg1/2/4,wmv,avi,vob

  音频   dts/ac3, mp3 mpeg1/mpeg2 mp3,wta, aac, pcm

  图片   jpg,png,gif,swf(flash)

  其它   flash,ppt,txt ,html

• 强大编辑功能

  屏幕区域可任意划分，通过模板可将屏幕划分为n个区域

  窗口调节和布局，每个区域的窗口大小和位置可随意变化

  添加素材方式简单，可以直接将素材文件拖到各个区域

  效果设置，可以添加各种显示效果，使内容展现更加绚丽

• 模板管理

  可自行设计常用模板

  模板可反复使用，可节省大量时间

• 灵活的排程管理

  可按照时间与日期排程

  播放计划可查询

  排程后的节目可以重复利用，减少人工维护成本

• 科学的终端管理

  播放器分组管理，可根据区域和功能进行管理

  播放器实时监控，可在线监控播放器的状态

  在线升级终端，支持网络在线升级终端软件

  智能播放，任何一台机断电后，当恢复供电开机后，可自动同步到其它正常播放的机器画面

• 多重权限管理

  权限的细化管理, 将权限具体划分为：查看、编辑、排程、管理、发布等

  合理权限分配，不同的用户可以根据需要划分不同的权限

  动态调整输出

  显示分辨率任意可调节

  输出画面的角度任意可调整0°、90°、180°、270°

• 其他应用

  可调整文字的各个属性，包括颜色、字体、大小

  支持临时文字通告插播，滚动文字在线编辑插播

  支持外部即时信息更新

  支持电视信号等流媒体的输入





• 软件功能强大

  可并行发布包括视音频节目、图片广告、滚动新闻、动画时钟、电视节目、外部信息等丰富资讯；该软件不仅具有模板编辑、节目编排、发布播出等基本功能，同时还具有用户管理、远程监控、即时信息发布、日志管理、开关机等各种高级应用。

• 组网简单

  利用已有的局域网可迅速组建一个结构简单、功能强大的信息发布系统，如需系统扩容升级，优特普采用特有的双绞线传输技术，将多媒体信号打包复杂成若干份，通过双绞线传输到最远500米处的显示屏幕上,使扩容后的系统整体性价比最高。

• 清晰度高

  优特普多媒体播放机全面支持标清视频及高清720p视频，同时优特普视音频传输器的最大支持分辨率可达1600×1200。

• 工程造价低

  优特普将信息发布系统划分为单机型、广播型、分播型、交互型和复合型，可以根据工程的现场情况和客户的需求，灵活构建一个功能强大，、性价比最高的信息发布平台。

• 易安装易使用

  软件平台采用傻瓜式设计理念，只需略懂电脑的人员，即可轻松实现各种操作和管理。硬件平台全程采用普通网线作为传输媒介，通过单根网线同时传输视频信号和音频信号，大大简化了工程布线，优化了工程项目。

• 系统安全可靠

  通过软件和硬件双重保障系统的安全，具有严格的内容管理，精准的传输校验技术保障发布内容的安全；采用模拟与数字相结合的双绞线传输方案将媒体播放机放置在安全的机房中，保障硬件系统的安全。



（1）控制与管理主机

型号：

品牌：

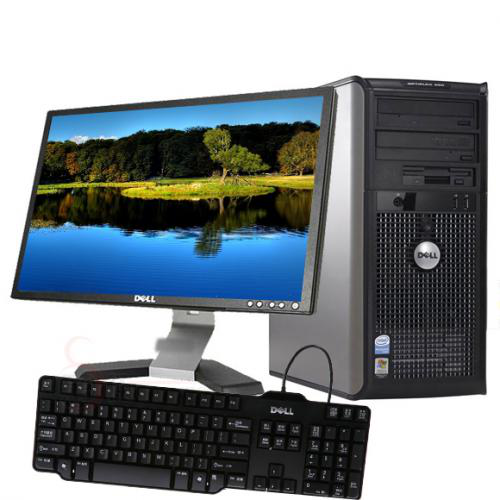

样图：

控制与编辑主机主要安装多媒体信息发布系统软件，对要发布和素材进行编辑制作，对要发布的内容进行播放顺序编排；控制与管理所有显示终端以及相关的设备，实现节目的编辑、节目编排与投递推送。

技术指标描述：

• cpu：酷睿双核2.4ghz；

• 内存：2g；

• 硬盘：160g；

• 显存：128m；

• 显示器：17寸液晶显示器；

• 光驱：dvd rw；

• 网口：10/100m自适应；





  型号：utp301mis

  品牌：优特普

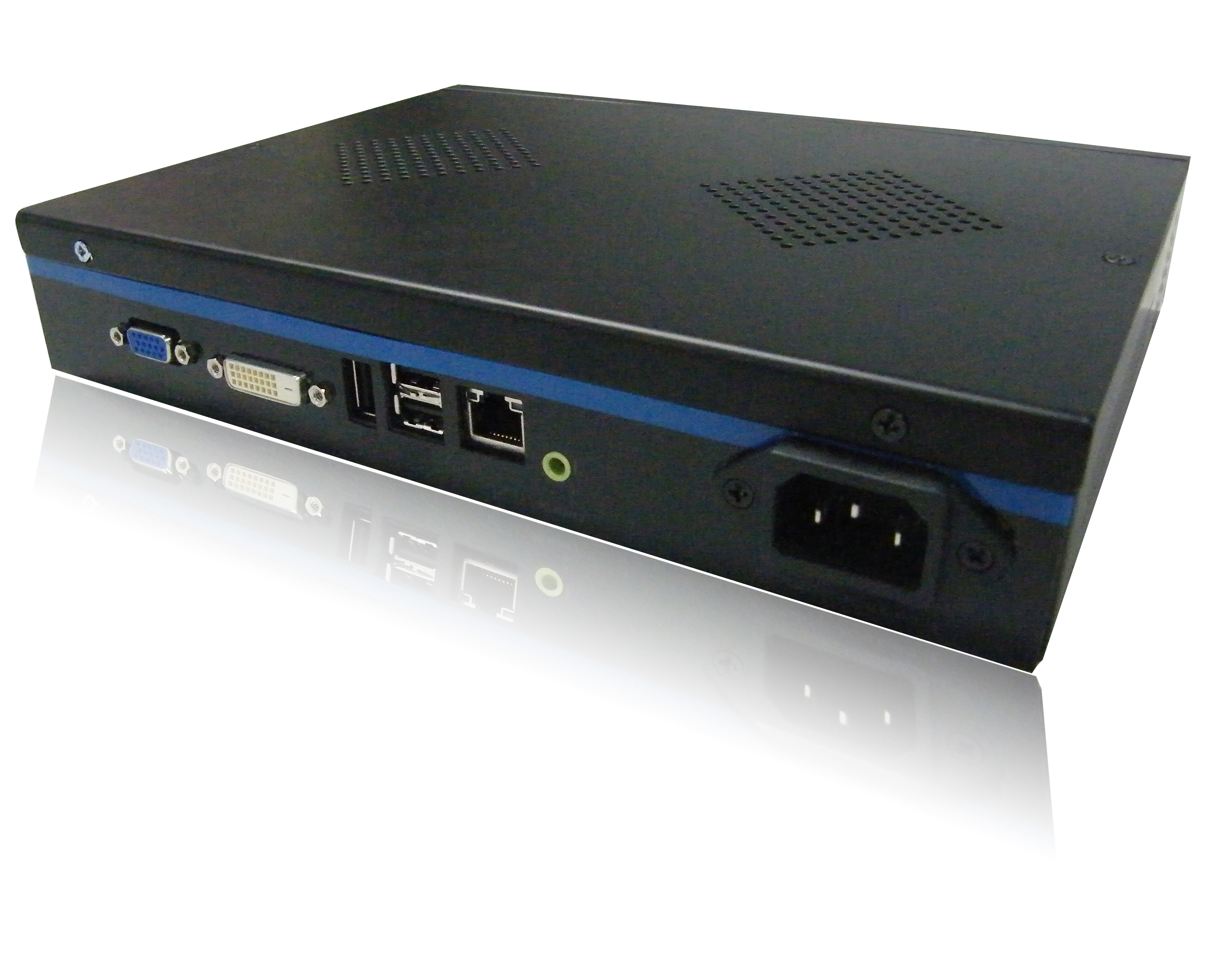

  样图：

  技术指标描述：

• 采用linux操作系统，稳定可靠

• 采用intel atom n270处理器

• 支持常见的视频、图片、文字、ppt等

• 袖珍尺寸，架设和安装非常便捷

• 多元化i/o接口，支持vga、dvi、audio、usb

• 远程控制，可远程唤醒，重启，暂停，播放，可在线时播放画

  面、机器工作状态。

• 显示模式多元化，支持横屏，竖屏播放，分辨率动态任意调整

• 可长时间运行，全面支持7x24小时

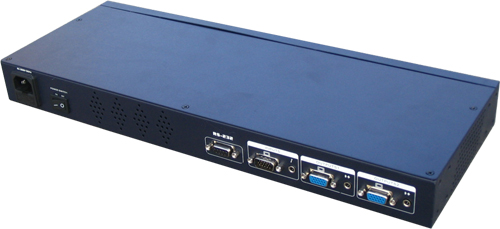

 （3）十六路vga视音频发射器

型号：utp816at

品牌：优特普

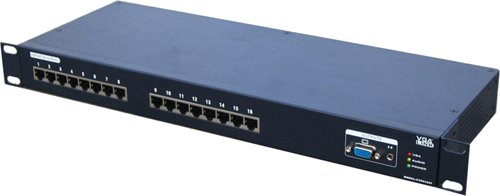

样图：

技术指标描述：

utp816at与utp808at在外部结构上基本相同，有一组vga信号 音频信号输入口，3组vga信号 音频信号本地输出口，不同的是utp816at有16个rj45的输出口，因此utp816at既可以支持3路本地信号显示，又可以将6路高清信号经过16个rj45端口通过16根非屏蔽超5类网线传输到300米的地方。utp816at的外观是一个标准的1u机架结构，提供3组本地信号输出的端口是为了解决多个发射器级联而设计的，由于现实中有多路数要求的环境很多，提供多个级联端口就可以把多台发生设备串联起来，组成一个较大的信息发布平台网络。utp816at的供电方式是内置的电源，由外部直接接入220v的电源即可。

（4）八路vga视音频发射器

品牌：优特普

样图：

技术指标描述：

utp808at有一组vga信号 音频信号输入口，3组vga信号 音频信号输出口，以及8个rj45的输出口，因此utp808at既可以支持3路本地信号显示，又可以将8路高清信号经过8个rj45端口通过8根非屏蔽超5类网线传输到300米的地方。utp808at的外观是一个标准的1u机架结构，提供3组本地信号输出的端口是为了解决多个发射器级联而设计的，由于现实中有多路数要求的环境很多，提供多个级联端口就可以把多台发生设备串联起来，组成一个较大的信息发布平台网络。utp808at的供电方式是内置的电源，由外部直接接入220v的电源即可。

（5）四路vga视音频发射器

型号：utp804at

品牌：优特普

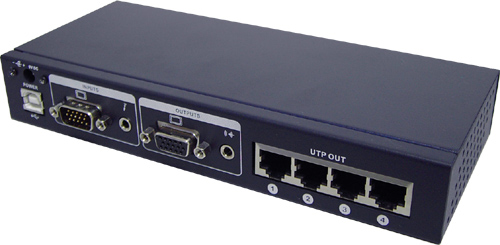

样图：

技术指标描述：

utp804at有一组vga信号 音频信号输入口，一组vga信号 音频信号本地输出口，以及4个rj45的输出口，因此utp804at既可以支持本地信号显示，又可以将4路高清信号经过4个rj45端口通过4根非屏蔽超5类网线传输到300米的地方。utp808at可以由标配的电源适配器供电，也可以选用usb供电。

（6） 单路vga视音频接收器

型号：utp801at

品牌：优特普

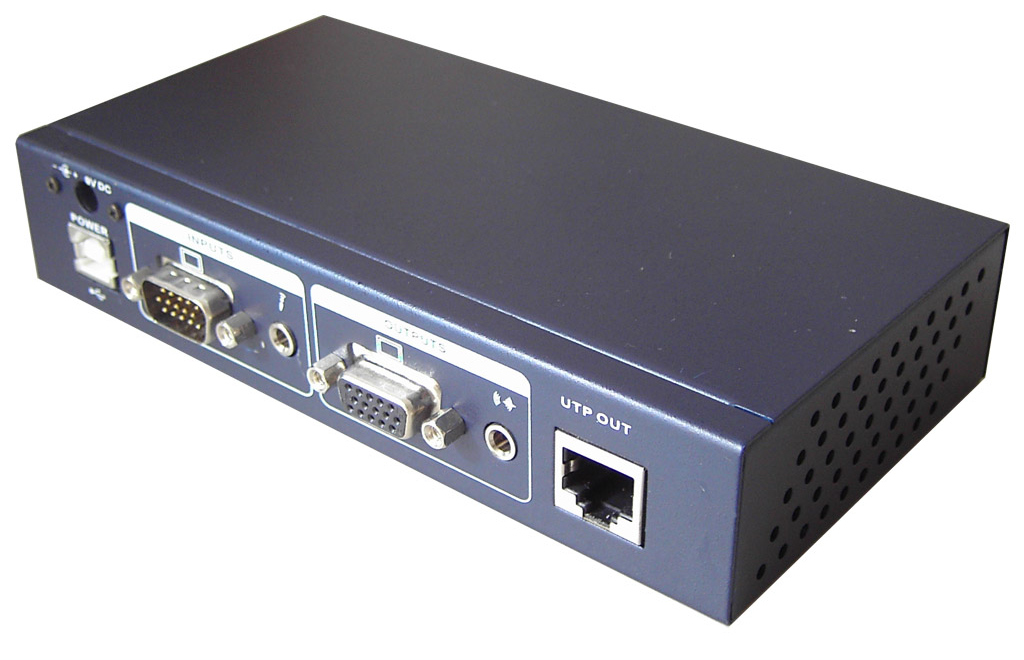

样图：

技术指标描述：

utp801at有一组vga信号 音频信号输入口，一组vga信号 音频信号输出口，以及一个rj45的输出口，因此utp801at既可以支持本地信号显示的要求，又可以将一路高清信号经过rj45端口通过非屏蔽超5类网线传输到300米的地方。utp801at可以由标配的电源适配器供电，也可以选用usb供电。

utp801at特点：

• 单路视音频输入，单路信号发射

• 可将视音频信号传输最远达300米

• 支持vga、svga、xga、sxga、wxga、uxga等信号

• 实时视频音频同步传输，无延时

• 使用单根非屏蔽双绞线（cat-5、cat-5e、cat-6）传输音视频，成本低廉

• 超强的防雷、防静电、防浪涌功能 ；

• 超强的抗干扰功能 ；

•


（7） 单路vga视音频接收器

型号：utp801ar

品牌：优特普

样图：

技术指标描述：

髙清双绞线vga视音频接收器utp801ar要与髙清双绞线vga视频发射器配合使用，传输距离为300米。utp801ar一般是安放在显示端，显示设备的vga信号线和音频信号线直接连接在接收器的对应端子上。

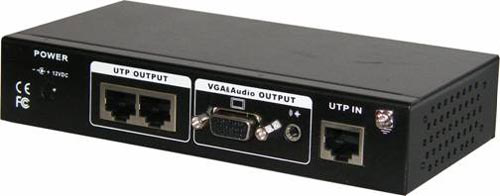

（8） 单路vga视音频中继器

型号：utp801ar2t

品牌：优特普

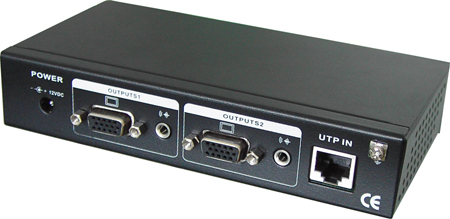

样图：

技术指标描述：

该单路vga信号中继器，包含单路vga视频和音频输出，同时还额外地增加了2个发送端口（rj45端口）供中继使用。本地的输出vga接口供给本地的显示设备使用，2个发送端口（rj45端口）与两台单路接收器utp801ar配合传输供给附近的其他显示设备使用。

（9） 液晶显示屏幕

型号：

品牌：

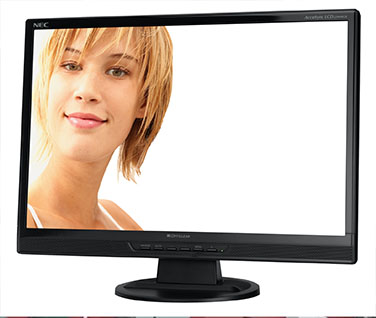

样图：

  技术指标描述

（10） 局域网

型号：

品牌： tp-link

样图：

  技术指标描述
