南京门禁一卡通系统电磁锁安装方案 -pg电子游戏官网官方网站

发表时间:2019-09-23 人气:2862

门禁系统的安装最难的还是锁,锁的安装很重要,今天就重点介绍一下门禁电锁的安装。



一、外开门挂装(明装)磁力锁安装方法





第一步:首先用螺丝刀打开盖板,再用六角扳手打边板,准备安装 (见图一)





第二步:拿出安装纸板,将纸板沿着虚线折叠按图二所示方法把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.





第三步:a.继铁板的固定(参见图三)将内六角螺丝插入继铁板中,把橡胶华司置与两片金属华司之间,然后套在内六角螺丝上。将继铁板插入门上打的三个孔中,同时把香菇头从门的另一面插入,利用六角扳手将继铁板锁在门上。



b.边板的固定(参见图三)把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。注意:不要将边板锁紧,让其能前后能移动以利于安位置的修正。





c.修正边板的位置使边板与继铁板的位置合适,目的使锁主体能与继铁板紧密的接触。



d:固定锁主体与边板锁紧边板的半圆头螺丝后,再锁上所有的沉头螺丝,然后再卸下半圆头螺丝,在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。(参见图四)





第四步:按照说明书的指示接线。





第五步: 盖上盖板,把小铝柱体塞进锁主体参见图五 的螺丝孔中。参见图六

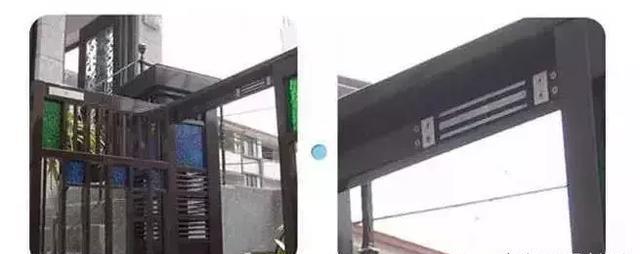

图七与图八所示为典型的外开门外置式的安装式样



★ 安装注意事项



在安装继铁板的时候,不要把它锁紧,让其能轻微摇摆以利于和锁主体自然的结合。

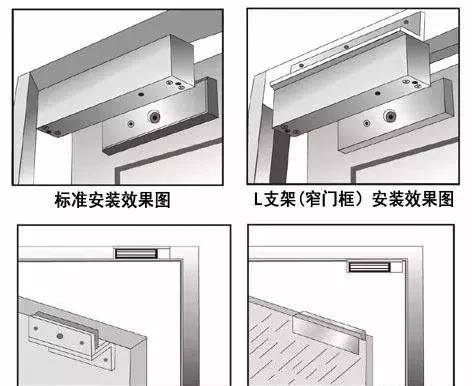

外开门如门框宽度小于40mm,可配合l支架进行安装:用l支架相当于把窄门框加宽!





二、内开门磁力锁(配zl支架)安装方法





内开门做表面安装时需要有辅助配件来协助安装,我们选用富有装饰性的优质进口铝材来制做这种安装配件:zl支架。每套 zl支架含三块铝材配件,其中较长的一块l1是配给锁主体使用;另外两块较短的 z2z3配给继铁板用。z2是安装在门上的,边上有五个沉孔,是用于固定在门上;z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。



a. 先将zl支架中的l1支架放在装锁的位置上,用m5*25的自攻螺丝固定于门框或墙面上。

b.用六角扳手将锁主体锁在l1支架上。

c. 对应于l1支架的位置把z2支架固定在门上。

d. 将继铁板插入z1的三个孔中假固定,然后门关好,使磁铁和继铁板紧密吻合,确定z1z2 的衔接位置。(z1z2的相对位置根据门的厚度可以调节)。

e. z1z2锁紧,然后将继铁板用m8*25内六角螺丝固定于z1上(将螺丝、铁板、垫圈、橡胶垫圈依次穿入)

f. 如果是双扇门,可以用两个zl支架





三、嵌入式(暗装)磁力锁安装方法


内开门与外开门的嵌入式安装方法一致

对于木门来说,如果门挡边的尺寸够埋入锁主体的话,安装非常简单,只需挖一个合适的槽,锁埋进后锁上螺丝即可,一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的,针对这一特点,我们设计了两种安装方法。



a.内衬木块法(请参考图十、图十一):在门框里放入一块大小合适的木头作衬,再锁螺丝。此种方法取材方便,安装简单。在实际安装中大多采用这种方法。

b.利用安装配件法:此种方法是利用我们提供的配件(四孔铁板 u型铁),使安装更加简便。





图十





图十一



★安装注意事项

在做嵌入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。





四、玻璃门(配u型支架)安装方法

1、 有铝合金(或其它材料)包框玻璃门的安装方法

安装方法与普通门的安装一样。



★ 安装注意事项

玻璃门需要装有铝合金包框,因锁吸和距离要求小于6毫米,所以要求门边到门框的距离小于6毫米,地弹簧需采用品质稳定的,否则会影响锁的定位。



2、 无框玻璃门的安装方法

一般的锁具很难安装在玻璃门上,即使有些锁可以安装,但会影响整个门的美观,而我们的电磁锁配合独巨匠心的安装配件,可以轻松的安装,而且美观可靠。

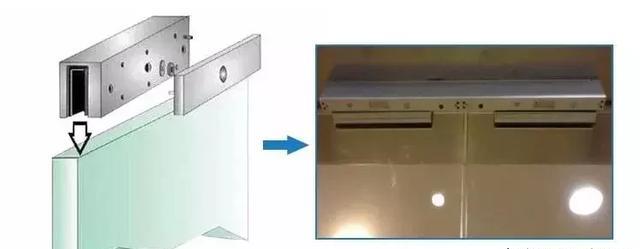

利用u型支架安装磁力锁在无框玻璃门上





没有包框的玻璃门需要有配件来辅助安装。安装方法与普通门的表面安装方法基本雷同,只不过是在第三步安装继铁板的时候不同,安装方法如图九所示。 u型槽连同橡胶缓冲垫及不锈钢垫片(放在锁螺丝的一边)套在玻璃门上,用无头内六角螺丝锁在玻璃门上,然后把继铁板固定在u型槽上。对于不同的玻璃门厚度及不同型号的电磁锁,我们提供不同型号的u支架。





五、注意事项和常见问题及解决方法



1、其他注意事项:

安装前请认真阅读安装说明书,并敬请注意以下事项:



不要在继铁板或锁主体上钻孔;不要更换继铁板固定螺丝;不要用刺激性的清洁剂擦拭电磁锁;不要改动电路。



保养:

磁力门锁的保养与其他锁类相比比较简单,只要保持继铁板和锁主体表面无杂质就可,所以请定期用非蚀性的清洁剂擦拭其表面。



2、常见问题及解决方法:

问题

可能的原因

解决方法

门无法锁上

1.无电源供应

2.电源线松动

3.检查供电电源

4.将电源线锁紧



抗拉力不够

1.电源供电功率不足

2.门严重变形或磁力门锁安装不良,

导致继铁板与锁主体接触面积缩小。

3.继铁板或锁主体表面有杂质。

4.使电源输出达到锁的正常



工作状态。

2.调整门或重新装锁。



3 .清除杂质。

磁簧开关

输出错误

1.继铁板和锁主体没有完全接触

2.磁簧开关位置不对

3.外接负载电量超过磁簧开关的最



大承受力

1.调整二者的位置

2.请与供应商联系

3.请重新调整电量
