红外对射报警系统施工方案及注意事项

红外对射报警系统作为一种较为传统的周界报警系统目前性能方面已经被激光对射，雷达探测等其他报警系统方式超越。但作为一款成熟技术，其在价格上相对其他的周界报警系统而言仍有较大优势，因此其仍然有很大应用需求范围。

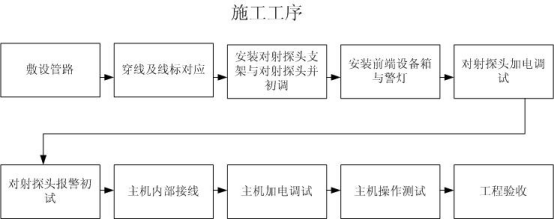

红外对射报警系统主要有红外报警主机，红外对射探测器，控制键盘，地址模块，声光报警器，电源，支架，防雷模块以及管材线缆等部件构成。一般按照如下步骤进行安装施工。

一、管路敷设

①暗配管柱体用硬质pvc管或pe管，明配管采用金属管。

②暗配管管路宜沿最短的路由敷设，尽量减少弯曲。在相邻拉线盒之间，最多只有1个90°以上的弯头，不能有s弯或u形弯。埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。

二、穿线及线标对应

①布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5mω，测试合格后方可敷设。

②布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.

③管内线缆不得有接头，接头必须在盒(箱)处连接。

④所敷设的线缆两端必须做好标记。

⑤线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。

三、红外对射探头安装及初调

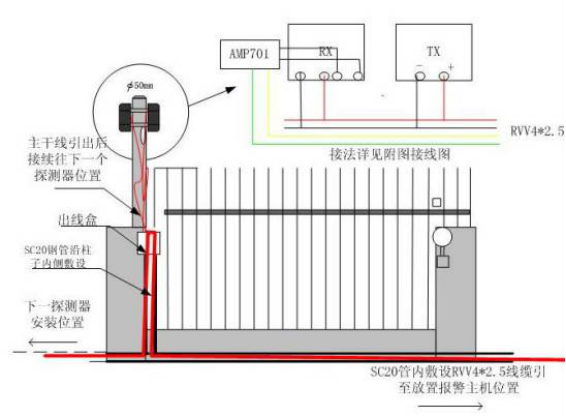

①将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。固定要牢固可靠。

②主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。

③一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。其他有关要求见产品说明书。

④系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。

   在红外对射报警系统的安装调试中一般要遵循以下原则

①设置在通道上的探测器，其主要功能式防备人的非法通行，为了防止宠物、小动物等引起误报，探头的位置一般应距离地面50㎝以上。遮光时间应调整到较快的位置上，对非法入侵作出快速反应。

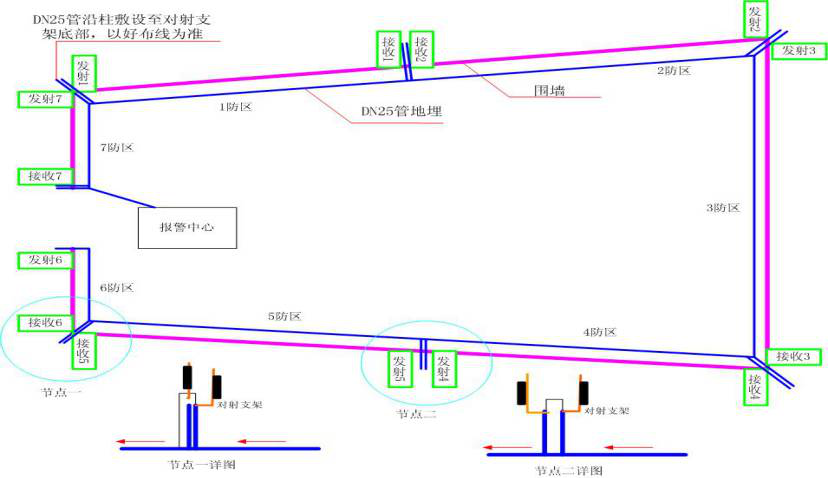

②设置在围墙上的探测器，其主要功能是防备人为的恶意翻越，顶上安装和侧面安装两种均可。

③顶上安装的探测器，探头的位置应高出栅栏，围墙顶部25㎝，以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强，双光束又比单光束强。

④侧面安装则是将探头安装在栅栏，围墙靠近顶部的侧面，一般是作墙壁式安装，安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。

⑤线路绝对不能明敷，必须穿管暗设，这是红外对射工作安全性的最起码的要求。

⑥安装在围墙上的探测器，其射线距墙沿的最远水平距离不能大于30㎝，这一点在围墙以弧形拐弯的地方需特别注意。

⑦配线接好后，请用万用表的电阻档测试探头的电源端①、②端子，确定没有短路故障后方可接通电源进行调试。
