5．门禁管理子系统

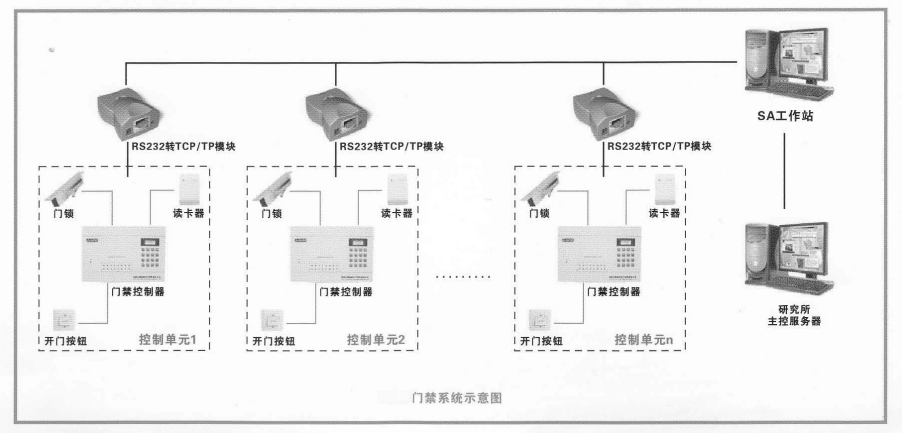

5.1 门禁系统网络图

针对客户需求及现场情况，本系统设计可针对单个房间，某个特定区域，某个楼。

门禁控制器功能

门禁所用控制器具有报警输入和联运输出功能。对卡的权限进行控制，使相关功能可各自独立管理，又能集中管理。即身份管理、消费、服务出入口管理、保安巡更管理等即能相互独立，又能有通过电子门锁对门进行控制，具有进出记录功能，并可通过计算机生成报表，可显示楼层平面的电子地图。门禁控制器的控门数量最多不超过4个门；提供图形化管理软件，以方便用户日后的管理与维护。

电子门锁的选择要求

所有单向门均采用优质电控锁，磁力锁的开关力应不小于250kg；所有双向门均采用优质电插锁；门锁选择时应对单门、双门、四门等分别对待，选择相应门锁；

供电设计

由于用户的门禁控制设备分布在多栋大楼内，应在每一栋楼内设ups电源及安装电池组，以便在停电时保证系统的正常运作。

为保证系统可靠运行，所有设备应可靠接地，设备电源线应选用rvv0.75x3线材。

为保证安全，系统应分区设计供电回路，每一个回路设计相当容量的空气开关。可按楼层设置供电分区回路。

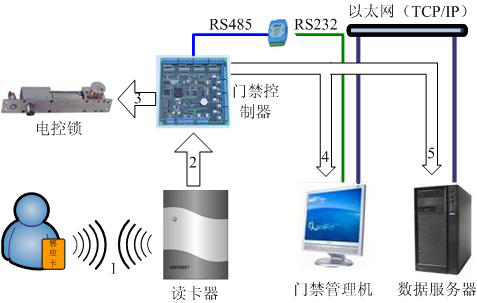

5.2 门禁系统原理

门禁系统由控制主机、身份识别设备和电锁组成（联网时外加电脑和通讯转换器），身份识别方式可以是读卡器、密码键盘、指纹识别仪等，验证后将信号发送到主机，主机进行检查其合法性，然后决定是否进行开门动作。整个过程只要在有效的信息均可实现门禁管理功能。设备安装门边墙内外，而不影响其工作。门禁系统的全部数据集中存放在中心服务器中。

5.3 门禁系统构成

5.3.1 系统构成

门禁控制器

门禁控制器负责管理门禁执行设备，是门禁系统的前端控制运算设备，每台门禁控制器可管理1－4个门，门禁控制平台通过tcp/ip协议以太网联网，可工作在联网和脱网两种模式下。

选用门禁控制器：allstars公司 as2002nt4 四门控制器

身份识别设备

识别人员身份，将信号传输到控制器，确定其是否有权进出。

该身份识别设备可以是：ic卡读卡器、密码读卡器或指纹识别仪。

电控锁

所有单向门均采用优质磁力锁，磁力锁的开关力不小于250kg；所有双向门均采用优质电插锁；

出门按钮

人员出门时使用。

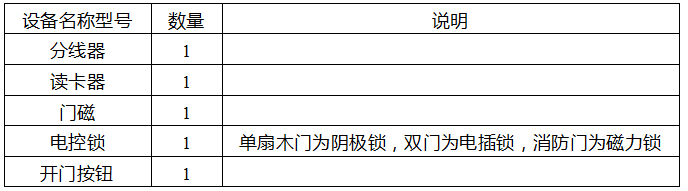

5.3.2 具体门配置

普通办公室、会议室的门控设备配置

普通办公室、会议室使用刷卡开门的管理模式，用户只需刷卡，即可打开门。

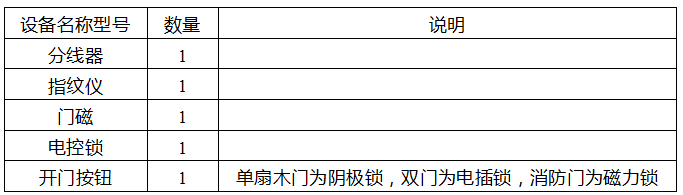

领导办公室的门控设备配置

领导办公室考虑到使用的安全性和方便性，建议采用指纹工作模式，用户只需验证指纹，即可打开门。

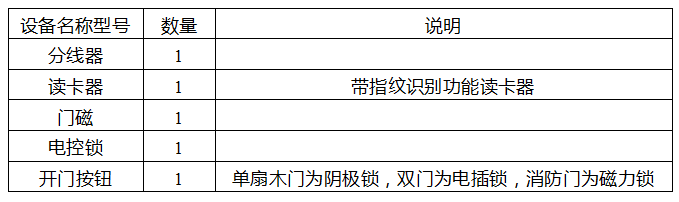

机房、通讯室、保密室的门控设备配置

机房、通讯室、保密室应特别注意安全性，考虑使用双密的认证方式，建议采用刷卡指纹工作模式，用户需刷卡和验证个人指纹，两种认证都通过后，可打开门。系统可保存每个人的指纹信息。

5.4 门禁功能

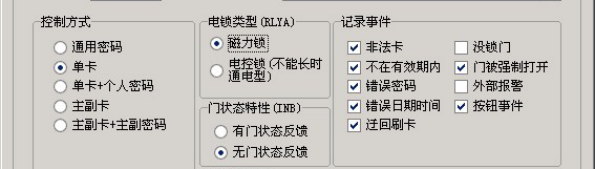

区域管理

可根据建筑物安全技术防范的要求，设计限制区域的通行方式如: 单卡、双卡、卡密码、卡指纹(掌纹、虹膜等)，门锁的启/闭特性。

特种功能

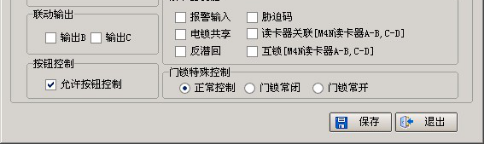

系统可根据需要选配反潜回、互锁、胁迫码、限制最多及最少人、可选择性地查看大厦内人员的分布情况等高级功能。

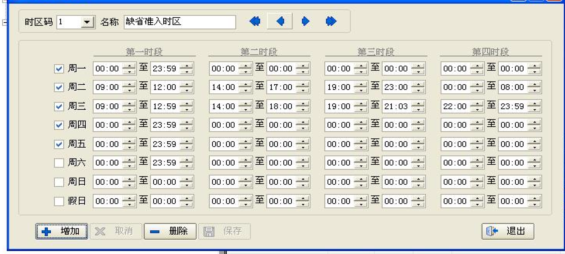

时间区管理

具有多个可编程时间区，每个时间区可定义“开始时间”、“终止时间”和每星期有效日。

节假日编排

可预编排全年节假日，在节假日时自动屏蔽平时所有功能，并自动执行节假日程序，持卡人只可经特定通道，在特定时间区内进出所保护的区域。

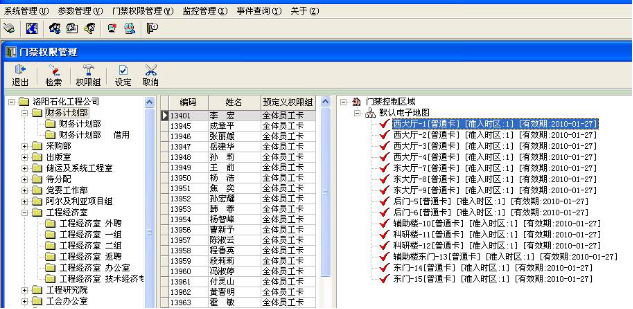

卡授权管理

通过发卡中心的卡类、以及区域、时间区的预先编程设置，系统能对持卡人的通行卡进行有效性授权（进/出等级设置），设置卡的有效使用时间和范围（允许进入的区域）。

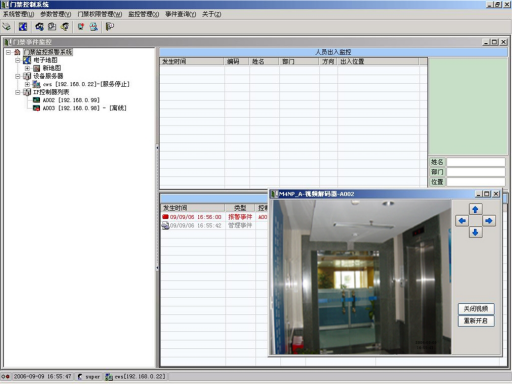

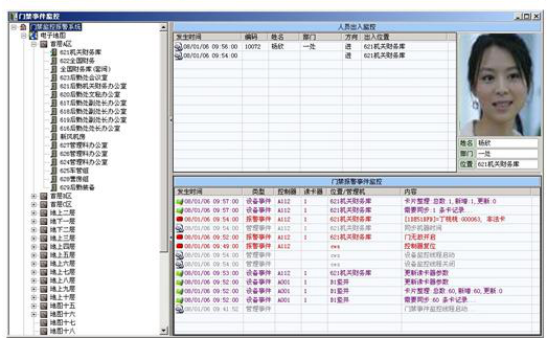

中央监控

管理主机可实时监视所有门禁点电锁的开/关，以多级电子地图、表格方式实时显示所有门禁点的开关状态，并可详细查看每次开门的时间、日期、进出人员的卡号、姓名、隶属部门、职务、个人肖像等资料。可对单门、部分或全部门锁进行中央开/关控制。

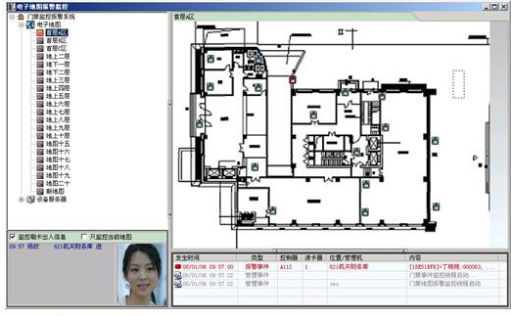

电子地图

管理工作站软件具有地图生成工具模块，用户可方便地生成、编辑电子地图。地图也可由autodesk® autocad（r14/2000）工程图纸文件（*.dwg, *.dxf, *.dwz）或其他图形文件（*.jpeg, *.jpg, *.bmp, *.wmf, *.pcx等）自动转换而成，并提供图形编辑工具调整地图。

各受控门、报警按钮等操作对象均以图标的形式表示在地图的相应位置，各种对象的静态属性应能以电子标签的方式在选中时自动显示，这些静态属性至少应包括对象的位置、标号编号、状态等。

图标的颜色根据实时状况改变和闪烁。

报警功能

当系统中出现非注册卡、权限不符、门未关、电源及通信线路故障或遭受破坏时，监控中心会收到报警信号。值班人员通过监控终端或管理主机可查明报警原因和位置，并能立刻采取相应措施。

报警发生时，以指定的比例显示以报警点为中心的地图区域，弹出与操作、报警有关的信息以及持证人图像。由操作员填入处置措施和处理结果，关闭窗口。系统应能自动将操作员在工作站上填入的处置措施和处理结果记录在文件服务器内。

通过系统自动控制可发出声、光报警信号，并启动相应位置的录像机将所在区域的视频信号记录，在夜间还可以自动开启灯光辅助照，以便在发生紧急情况时，监控室人员能够及时做出反应。

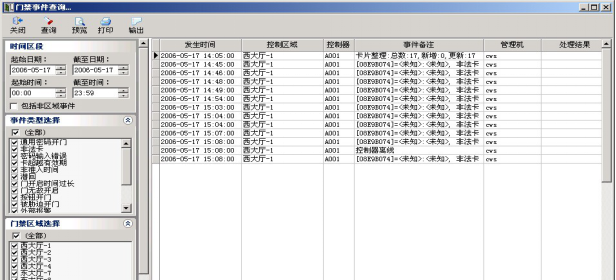

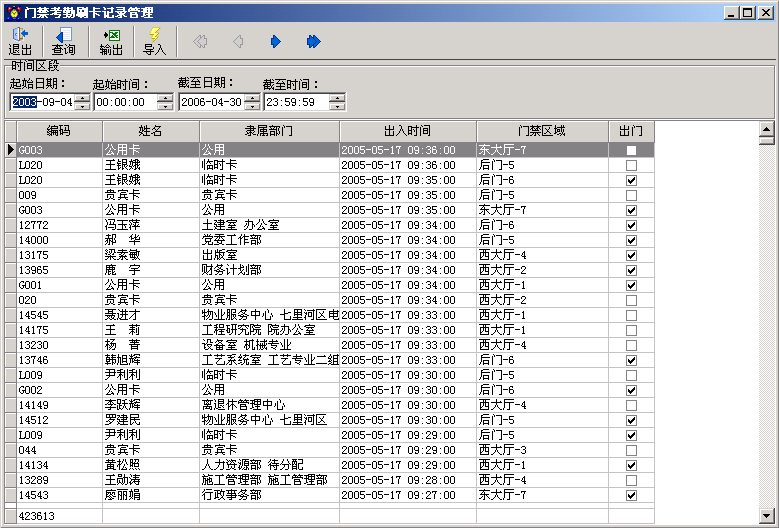

记录与查询

系统中每个发生的事件都有详细记录，如每次门锁打开和关闭的时间、开门卡编号、报警输入的原因和位置等。这些记录信息在一定条件下可以共享，作为原始数据提供给其他相关系统，具有良好的兼容性。

报表管理

系统可对所有的出入、报警、故障事件做记录，并根据需要分类，形成年、月、日报。

联动控制

与cctv电视监控子系统的联动、入侵报警系统、火警、匪警自动报警系统、建筑设备监控系统、电梯管理、智能化管理（bms）联动。

现场情况检查核实（视频联动）

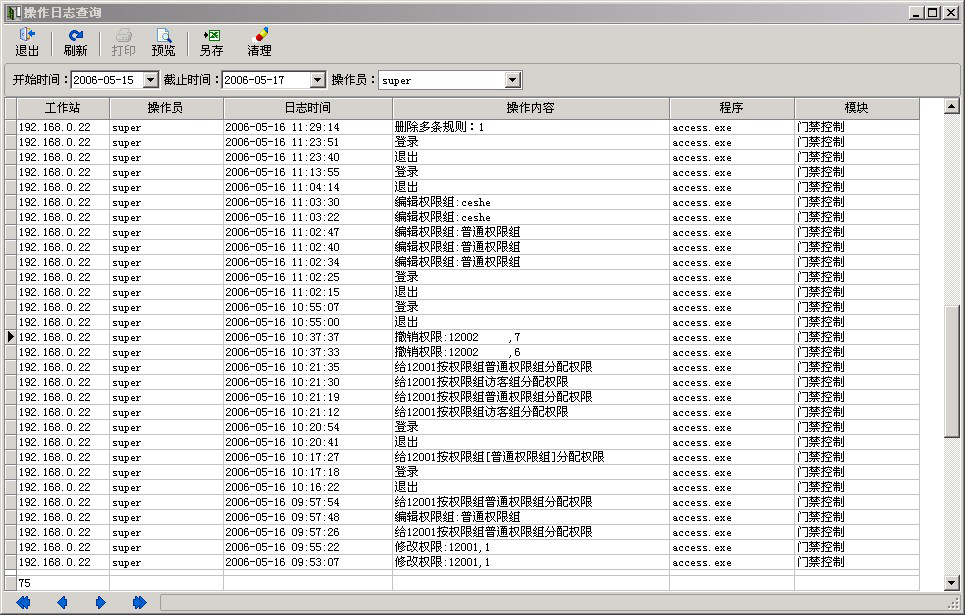

安全管理

系统具有严格的管理员、操作员权限登录管理，并具有完备的日志、数据厍备份、防篡改和防销毁等措施。

网络联结

系统与发卡中心实时联网，支持tcp/ip协议，具有开放型结构，便于扩展和联网。

6．考勤管理子系统

6.1 考勤系统原理

系统由考勤机（门禁读卡器、独立考勤机等）、通讯模块、管理计算机及考勤管理软件组成。系统具备自动存储交易记录、下载黑名单等功能，工作于脱网或联网方式。

一卡通考勤管理软件可以处理多种类型的设备（门禁读卡器、独立考勤机等）采集的考勤刷卡记录，实现系统无缝集成。

考勤主要是为了考核员工上下班、不同倒班的出勤情况，而门禁管理的进出数据库部分详细记录了每位员工的进出时间；因此，根据考勤制度（班次、上下班时间及旷假规定等）对所有的进出记录进行的、计算、统计、分类，即可产生每个员工的出勤情况，从而完成考勤功能。因此，在没有独立考勤机的地方，且需考勤，可以指定此处的门禁系统读卡器作为考勤数据的采集点，所以说考勤部分主要是由软件完成，首先用户设置好人事资料、班次、出勤时间、假日等，然后通过对人员进出资料（刷卡记录）进行分类、计算、统计、汇总后，生成人事出勤报表由电脑或打印机输出。

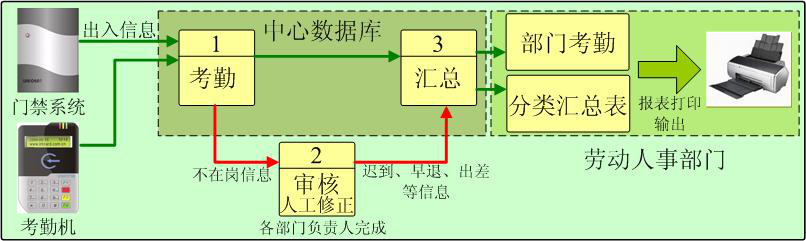

由于系统采用统一的管理平台，所有数据都存储在中心数据库。因此考勤信息的处理与汇总就非常简单。信息的处理流程如下图所示：

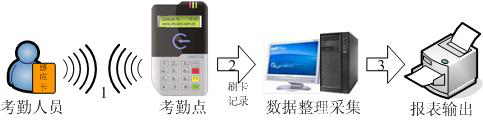

考勤数据处理流程示意图

考勤系统构成

6.2 考勤系统功能

本系统对所有员工的上下班、加班等出勤情况进行登记，并提供完整的考勤报表。可与其它人事系统(发放工资等)结合，进一步提高内部管理水平。

根据需求分析，系统大致的模块划分为：

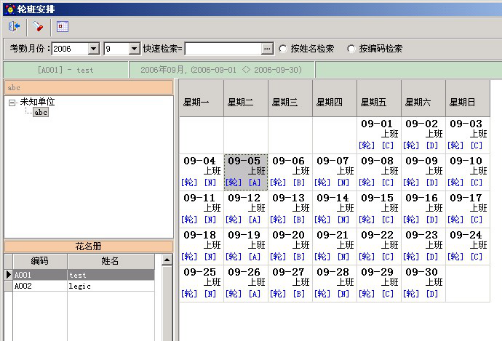

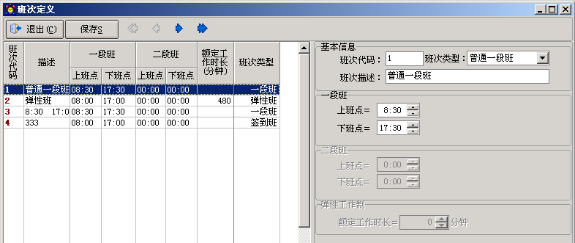

班种班次

作息时间是员工上、下班刷卡及计算机进行考勤数据处理的重要依据。

应对本单位所有员工的各种作息时间进行归类，设置各种不同的班种班次。

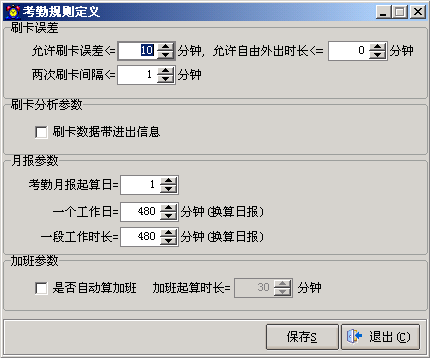

考勤规则

迟到、早退、事假、病假、旷工的规则描述

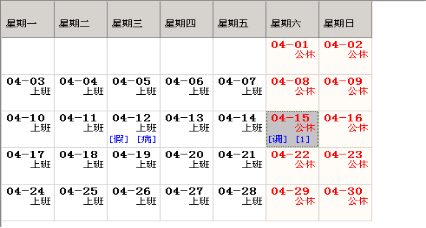

假日管理

公休日、工作日、节假日的设定。

加班

加班分为：工作日加班、公休日加班、节假日加班

请假

完成对员工请假信息的设置，包括请假起始时间、请假结束时间、请假原因、主管批示内容。

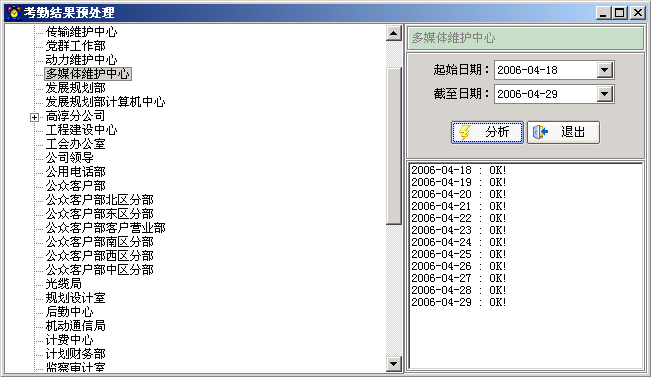

自动处理

员工的考勤情况记录在数据库，但是要统计出员工迟到、早退、旷工等情况还需要进行记录处理，即将记录在数据库里的数据按照制定的考勤规则来约束，分析员工在指定日期内的考勤情况；

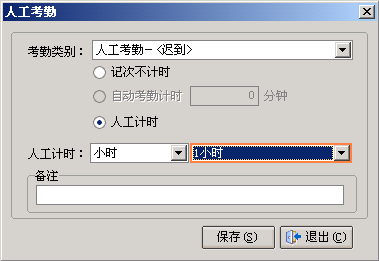

人工修正

计算机自动生成的有关考勤结果，可由指定的考勤员根据实际情况，进行人工修正。人工修正与原始结果有不同的区分!

信息查询

按姓名、卡号、部门等多种方式查询考勤信息。可选配web查询模块。

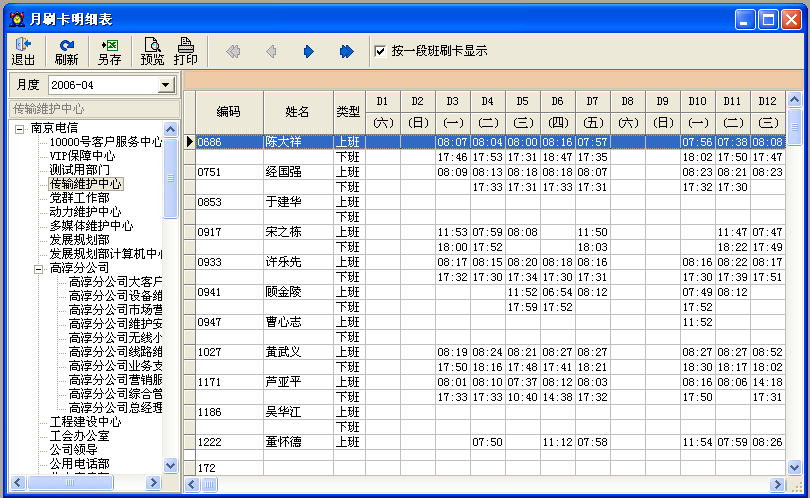

报表

为用户提供指定日期内的考勤报表，可把考勤记录形成excel的报表。

考勤数据上传持卡人信息部门，支持领导决策。

月报

权限管理

由于系统的使用者包括劳动人事部和各部门主管，不同的使用者的处理功能不同，因此需要考虑系统的使用者权限问题。通过网络版考勤软件，将不同部门考勤员设定不同的操作权限，访问本部门的考勤记录，并作日常处理，产生本部门考勤报表，每位使用者均设定密码，操作员需要通过密码确认才能进入系统。人力资源中心可访问全体的考勤情况。
