一、总体要求分析

支持与公共服务系统与排队叫号系统数据集成及显示。

支持各类1024×768、1920×1080等常规分辨率节目，支持自定义分辨率，自定义竖屏分辨率。

能够实现网络化的控制。

能够对终端的状态监控并可对其控制（开关机、参数调节等）。

能够支持视频、图文信息等的任意划分区域播放。

能够对每个显示终端进行独立控制，每个终端均可播放不同的内容。

对终端进行分组，播出信息分组发送。

能够做到终端和控制中心的时钟自动校对。

能够支持有线电视节目播出。

系统具有较强的扩展性，可支持硬件及软件的扩展升级。

二、液晶互动系统设计概要

网络在长期“企业－客户”互动营销服务研究的基础上，结合多媒体智能管理特点，采取先进技术推出“总部集中管理，终端即时播放”的多媒体信息发布系统，助力用户构建基于crt、液晶屏、室内外led电子公告牌、触摸查询机、室内外pdp大屏幕拼接墙及一体机等多媒体设备的统一信息发布平台。

三、系统架构

系统采用b/s架构，用户相关工作人员只需通过互联网或内部专用网登陆服务器端即可完成内容设计并发布，节目通过网络传输到各播放端进行本地、实时分类播放。

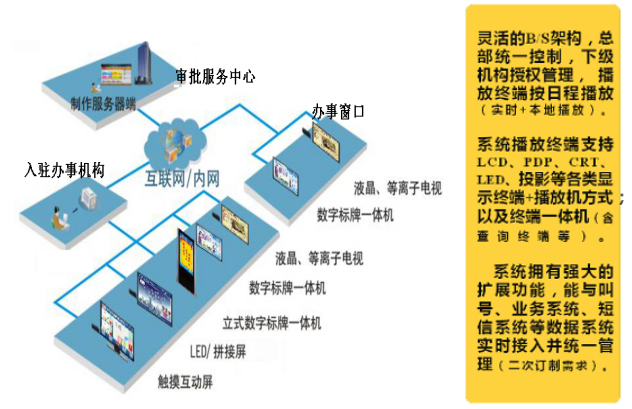

（图：系统架构图）

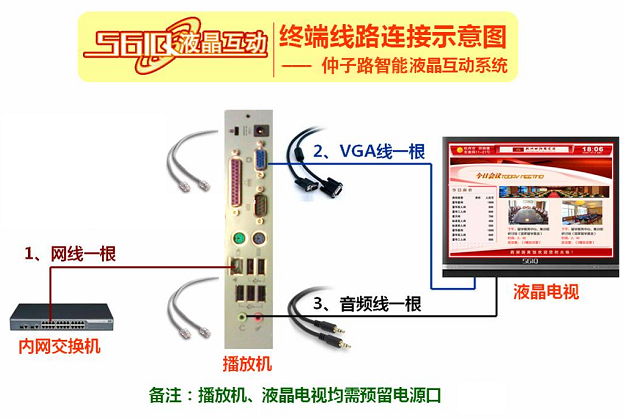

（图：设备接线图）

3.1、系统组成

中心管理端：主要是制作节目、发布节目、审核管理、系统监控、播放日程管理、系统权限管理等功能；

播放终端：主要是部署节目、播放节目、现场查询、插播消息等功能

3.2、运行环境

3.2.1、网络环境

网络通讯协议采用已经广泛应用的tcp/ip，系统可以运行在所有基于tcp/ip的局域网、广域网和无线局域网、 vpn网络、3g网络等。

3.2.2、开发环境

基于的.net框架开发，开发语言c#,基于数据字典的数据结构；

3.2.3、软件环境

服务器端：操作系统 windows2008 server，iis、.net 、office 2003、ie7或以上、mysql数据库；

播放端：操作系统windows xp或win7,office2003,ie7或以上

四、系统功能分析设计

经过对项目需求的研究，在本章节进行对系统功能进行详细说明。本系统主要包括“节目制作管理、界面发布管理、节目播放管理、节目播放效果、系统设置管理、终端远程管理、系统还原管理、数据统计管理、数据组件服务、系统日志管理” 十项系统基本功能以及系统扩展功能应用，具体功能详细描述：

4.1、节目制作管理

4.1.1、节目制作

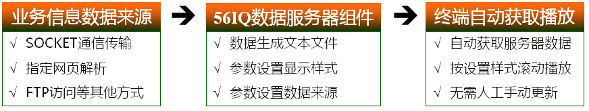

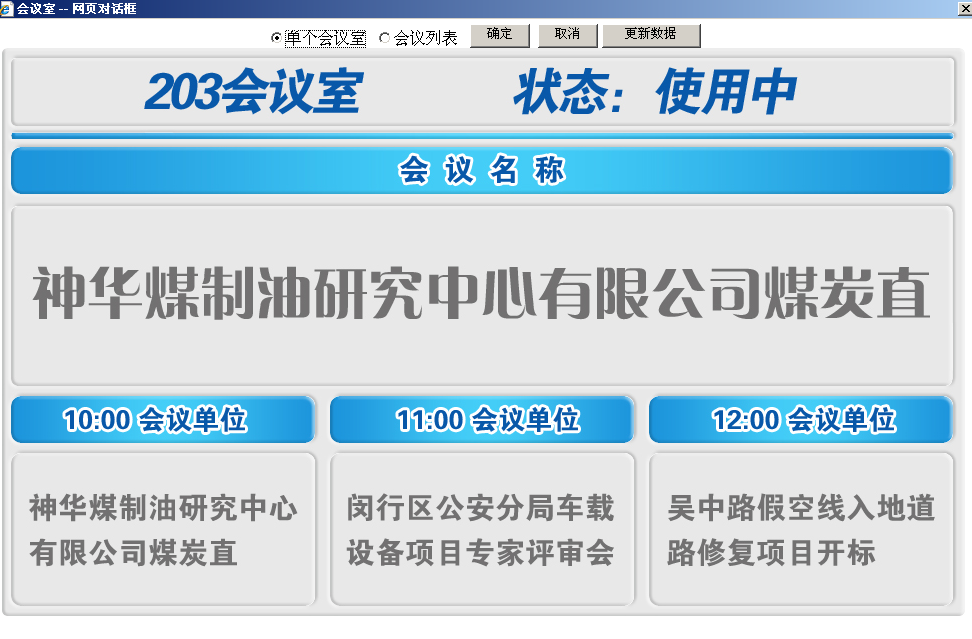

系统灵活组合网页、视频、音频、动画，图片信息和字幕等信息，系统提供天气、时间、自定义数据组件等几十个节目实时数据组件，用户相关工作人员可根据自己需要，任意组合多媒体节目。系统为场景提供了很多选项参数，如：默认播放，日程播放，独占播放，切换效果，背景音乐等。

4.1.2、节目预览

系统操作人员在节目制作时可选择全新节目设计或对“导入模板”进行修改设计，在设计制作过程中，可随时进行节目播放效果预览，来对节目进行优化调整，以达到用户轻松的完成节目制作过程和生动、新颖、美观的节目播放效果。

4.1.3、素材管理

1.系统支持素材的分类管理，在素材库中可按素材的类别或文件类型建立素材目录，方便节目制作。

2.在素材目录建立后，素材可进行导入、预览、编辑、保持、删除等操作。

3.系统格式转换灵活，有多种查询方式，可定期删除过期素材。

4.1.4、模版管理

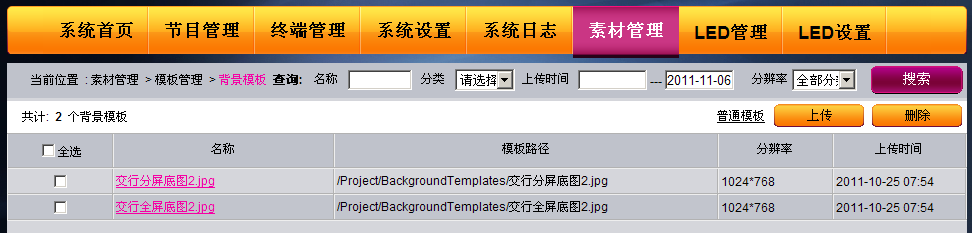

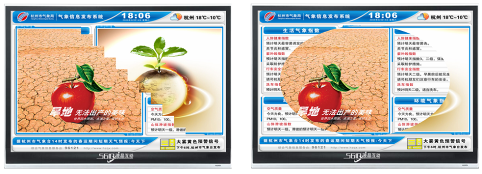

模版选择：系统自带大量模版可供客户选择。用户相关工作人员可提供做好的节目模版或者提出要求由我方设计，最后认可才集成到系统模版库。

自定义模版：节目制作管理员可以自行设计制作一个节目页面保存为模板，或在模板基础上进行定制修改形成新的模板，在节目编排时使用，且对已编辑的显示（或播放）模式具有记忆和保存功能。

4.1.5节目属性

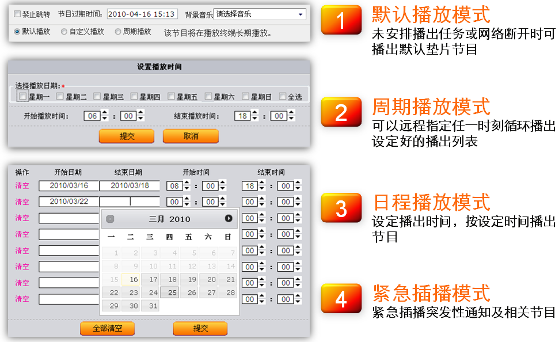

系统节目制作完成，可对各个节目进行播放策略属性设定：如设定节目播放任务起始时间、结束时间、播放日程、背景音乐、播放方式（垫片播放、自定义播放、周期播放、独占播放等），每种播放模式可设定节目播出；设定节目播放任务的到期管理、播放区域范围（可设定单个/单组或全辖终端播放），有关节目播放方式具体介绍如下：

1.自动播出方式

远程指令各个播放终端按照播出单顺序自动播放。系统可管理各播放端显示屏的播放内容，并可按组分别编辑和显示不同内容。

编辑播出单，设定播出时间，按设定时间播出节目。用户按分钟为单位编排一天或多天的节目时间表，真正做到每个时间段播放不同的节目。工作人员通过设置节目的播放日程预先设定好一天或多天的节目，并且在已有的播放日程中可进行节目的插播。

2.即时插播方式

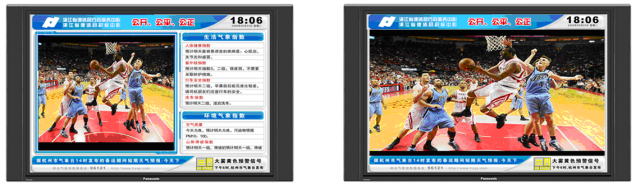

将插播的节目内容设定完成，系统将插播节目规划及多媒体内容下载到各个指定的客户端，并纪录传送结果。客户端成功接收后立即播放插播节目，暂停正在进行的播放列表。可以设定插播内容的播放时间长度，到达规定时间后，插播自动终止，恢复执行原来的节目播放日程表。

3.定时播出方式

可以远程指令某天的某一时刻，循环播出设定好的播出单。

4.滚动播出方式

对每一个播放终端或播放组，在没有接收到播放日程时，都可以设置开机自动播放默认播出单。在播放端没有接收到新的播放日程时，可按默认播出单播放。

6、节目发布管理

系统管理端可将制作好的节目指定发送到指定的单个播放端或某个部门/楼层组，非指定用户将无法更新播放端上的内容，这样就有效管理了节目发布的安全性。系统中的操作员分为系统管理员，发布管理员、节目审核管理员等。并对不同的管理员设置不同的权限。

1、带宽可控性

定时发布：可随意设定节目源的下载时间（如节目源下载时间设定为晚上0：00到早上6：00），这样即充分利用闲置网络资源，又保证主营业务正常使用。

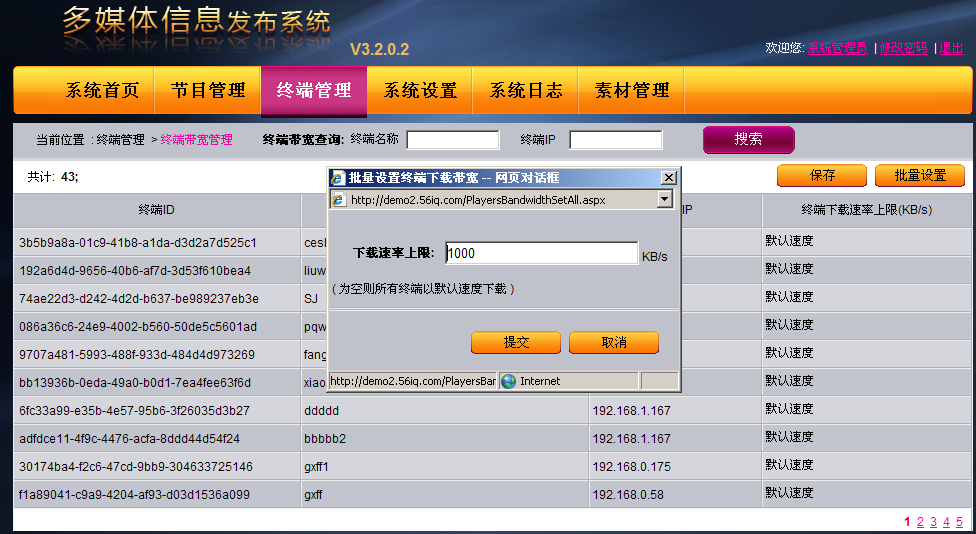

终端流控：并可设定各终端对应下载流量及下载时间等，极大的避免网络带宽堵塞。

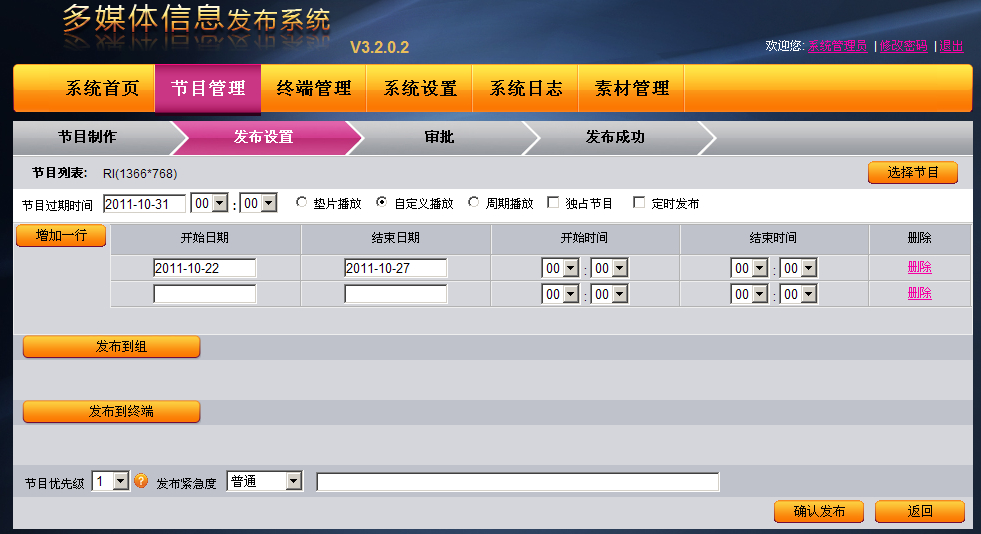

2、节目发布

用户通过浏览器访问系统管理端可将制作好的节目指定发送到指定的播放端或组。可选择即时发布或随意设定节目源的下载时间。在系统服务器端可通过网络指定ip/id识别并传送节目文件到播放终端，可对指定单个播放终端或一组播放终端进行文件传输，可以实现立即传输（可设定流量）、定时传输、周期传输。

（图示：节目发布）

3、传输安全

传输过程中支持端到端的节目信息安全加密机制，非授权用户无法接触、更新播放端上的任何内容，保障系统运行信息安全。

7、节目播放效果

1、显示方式

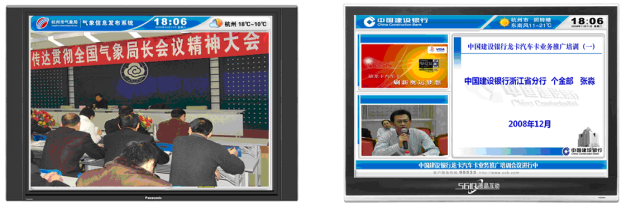

支持页面任意分割，节目元素可随意拖拉。

支持视频、文字、图片等内容的分区显示以及在同一区的循环显示；

节目设计、制作方便快捷，所见即所得，可预览节目。

支持实时数据和非实时数据组合播放。

2、切换效果

系统设计了矩形扩大缩小、圆形扩大缩小、横竖百叶窗、淡入淡出等动态切换效果，使动态画面更亮丽，更易吸引客户眼球，提升宣传效果

8、系统设置管理

1、用户管理

系统超级管理员可对系统用户进行添加、修改、删除等操作，对用户设置管理权限和初始化密码。各用户对应所述机构，不同的用户可以设定不同的操作权限，确保播出安全性。

2、角色管理

通过角色设定，各用户可以对所辖终端的进行有效的管理和监控。采用分布式管理，实行多级级管理和控制权限，支持远程或本地控制，管理方式多样化，让用户轻松管理多级大量播放终端：

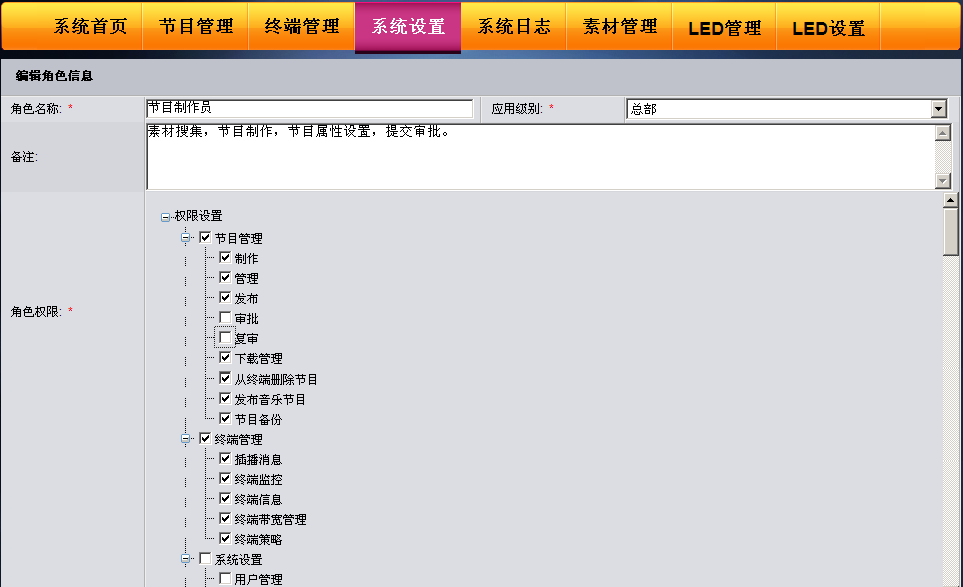

1.管理员具有最高权限，可对全系统所有终端进行控制，权限包括：对所有终端显示内容的编辑、修改和发布，增加或删除下级管理员，设置或调整角色权限。

2.角色权限：由管理员授权，设定角色可操作的功能菜单，拥有该角色的登录用户只能在设定的功能菜单及数据权限范围内进行操作。方便实现功能权限和数据权限的管理。

3、机构管理

系统超级管理员可对系统进行机构设定，可设定多级机构，如行政审批中心为一级机构、所辖入驻办事机构为二级机构、办事窗口为三级机构、终端为四级机构等，各机构为树状架构管理。

4、分组管理

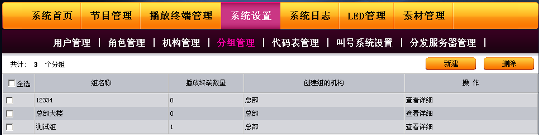

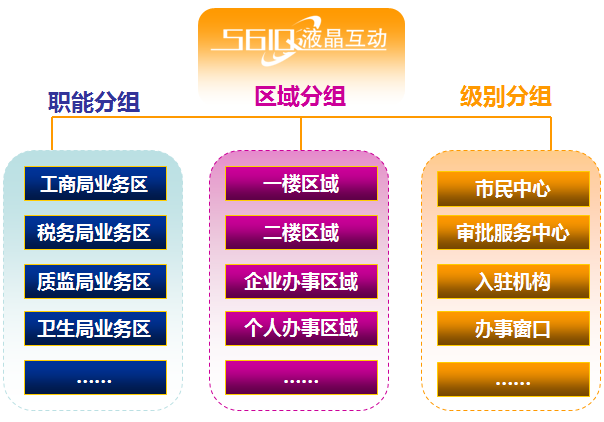

可以对分布各个区域的播放终端进行灵活分组管理和用户授权管理。系统可实现针对各播放终端或终端分组播放不同的内容。分组管理示意图：

5、审批管理

节目的制作后可设定一定的审核流程，只有经过审核的节目才可以发布，系统管理员可在角色和机构管理中设定节目的审批权限，审批可设定不审批，一级审批，二级审批。根据设定的审批流程对制作好的的节目进行审批，需要审批的节目只有在节目正常审批通过后才能下发到指定终端，对于未审批通过的节目，将返回节目制作人员进行重新制作或修改。

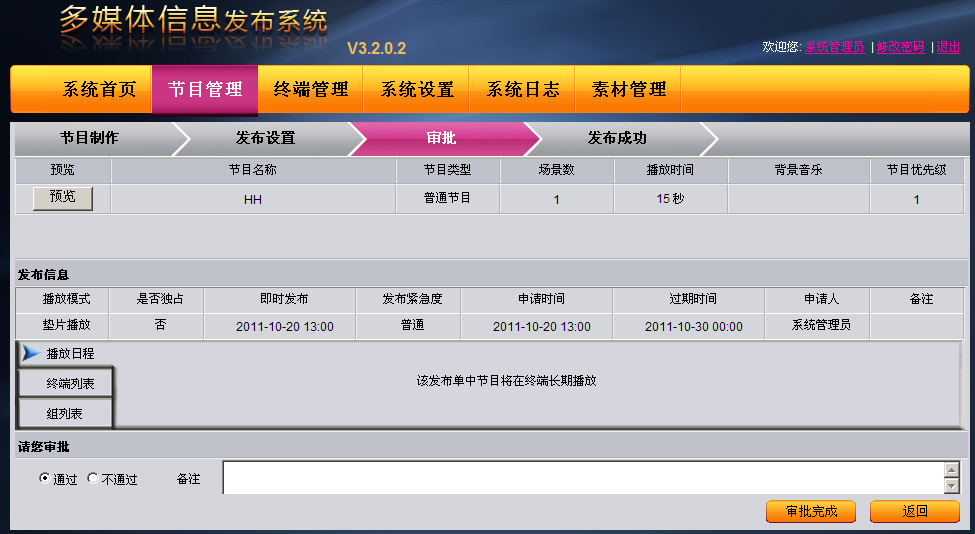

（图示：系统节目审核界面）

9、终端远程管理

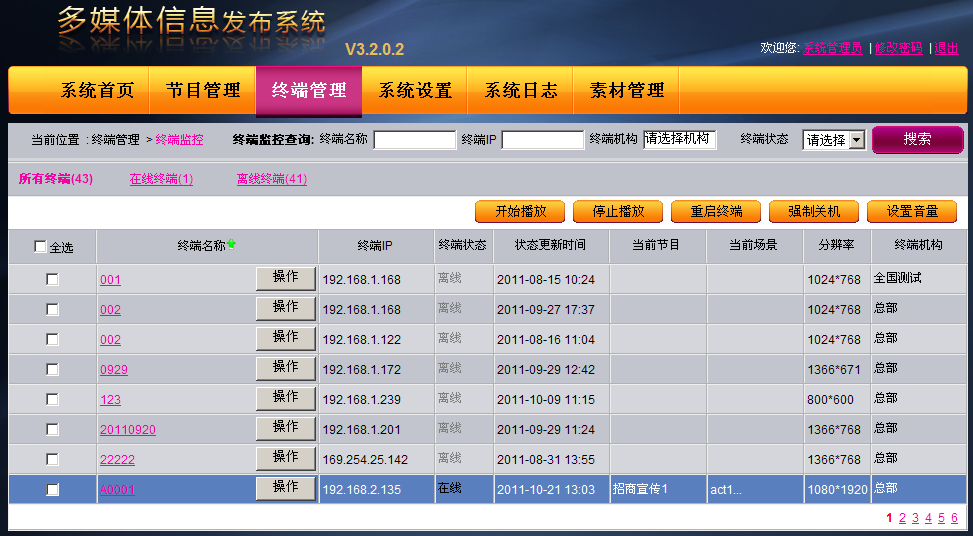

1、实时监控

用户系统管理人员可通过浏览器方式访问后台对系统内每台播放终端进行实时监控，通过实时状态监控及远程终端截屏有效结合的方式，实时监控各播放终端网络状态、节目播放状态（当前播放的节目、插播消息）、播放日程安排等实时信息，确保播放内容的准确安全。当出现终端失去网络连接、播放日程错误、播放节目窗口最小化及不置顶等情况时，系统管理端将可通过声音报警、颜色报警、界面闪烁报警等多种方式自动预警提示。

当出现终端失去网络连接（网络发生故障）时，播放终端继续仍能正常工作。播放实时更新信息的子窗口立即切换显示疏导信息或缺省指定信息（如默认播出单垫片），原来播放本地存储的文件节目继续播放。
