一、系统概述

网络时代的发展，应引入智能化的概念。在传统的楼宇自控系统中，一般只包括了综合布线、计算机网络、安防、消防、闭路电视监控等子系统。但近年来，随着经济的发展和科技的进步，人们对照明灯具节能和科学管理提出了更高的要求，使得照明控制在智能化领域的地位越来越重要。而在楼宇大厦建设热潮中，各大公司企业和他们的建设者也意识到了智能照明的重要性。商业楼宇大功率动力和制冷设备比重较少，照明灯具则相对比重更多。使用pg电子游戏官网官方网站-pg电子直营站，更能体现其在节能与管理方面的优势，提高学校的科学管理水平。

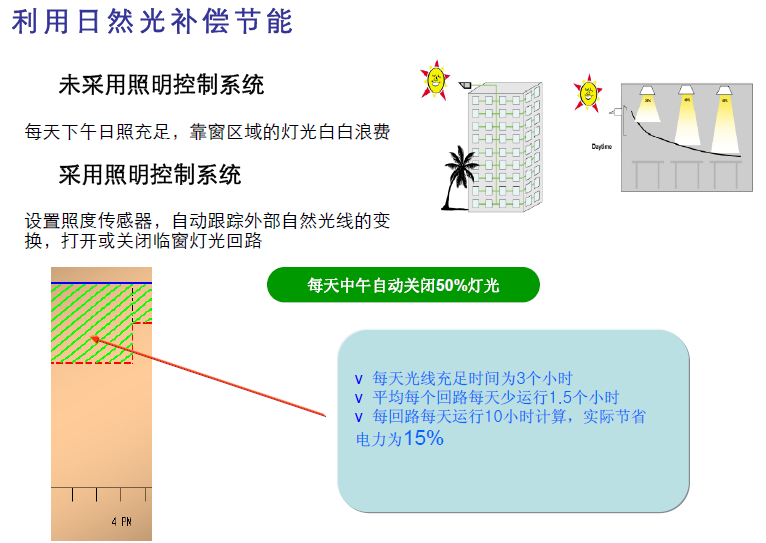

节能是照明控制系统的最大优势。传统的楼宇公共区域照明工作模式，只能是白天关灯，晚上开灯。而采用了智能照明控制系统后，我们可以根据不同场合、不同的人流量，进行时间段、工作模式的细分，把不必要的照明关掉，在需要时自动开启。同时，系统还能充分利用自然光，自动调节室内照度。控制系统实现了不同工作场合的多种照明工作模式，在保证必要照明的同时，有效减少了灯具的工作时间，节省了不必要的能源开支，也延长了灯具的寿命。

二、智能照明控制系统的应用

应用的目的

低碳、节能带来可观经济效益

（1）建筑的主要能源消耗体现于电能消耗。目前照明设备一般采用传统的定时控制和人工控制两种方式。这两种控制方式效率低下、可靠性低、能源浪费严重。有些地方的照明设施采用声控, 此种方式的缺点是任何的声响都可以使照明设施启动。这在一定程度上也造成了浪费, 同时还减少了灯具的寿命。

在我国照明用电量占总发电量的１０％以上，在英国大约占总发电量的５％以上，如果有效地利用照明用电，这个数量可以减小。我们电力主要来自煤炭，照明节电就意味着减少ｃo₂、ｓo₂、ｎo₂有害气体排放，减少对大气污染排放，实现低碳经济目标。

通过照明的智能控制，可实现最大程度电力能源的合理化利用与安排。减少不必要的能源浪费，通常项目对比可节约20%-30%左右的电能。无论是评定绿色建筑leed认证，还是评定5a建筑，其中公共环境建筑节能、室内光环境、信息服务与管理是重点考量项目。是区别于其他建筑的本质所在。

改善工作环境；提供工作效率

智能照明控制系统以情景面板代替各种开关面板，可以有效地控制各个区域内整体照度值，从而提高照度的均匀性。同时，解决了频闪效应不会使人产生不舒适、头昏脑涨、眼睛疲劳的感觉。用场景方式准确执行，灯光设计师，设计的最近照明效果。增加营业员工作效率，提高顾客购买环境。

美化建筑环境；营造商场氛围

智能照明美化室内环境。通过智能照明控制系统采用场景控制功能，利用巧妙的预先设置，充分利用灯光的颜色、投射方式和不同明暗角度，创造出立体感、层次感十分强烈的灯光效果，使用时只要轻轻一按，无论是庄重、还是休闲；无论是严肃、还是活跃。艺术化环境氛围会随着应用场合的需求而立马呈现。

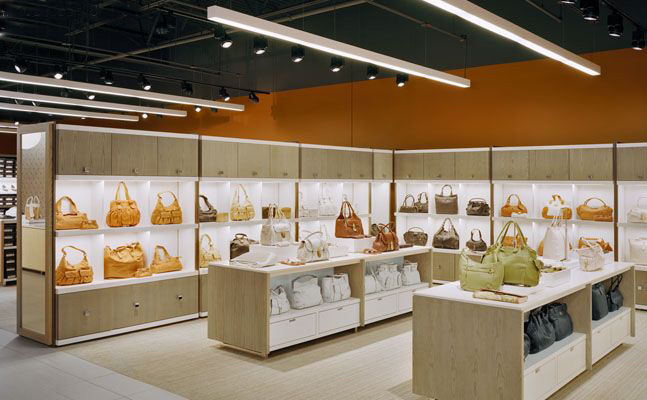

商场的日常营业模式、活动舞台演出模式、节日庆典模式，照明的组合给商场增加视觉享受与绿色光环境的享受。

数字化楼宇管理，科技人文体现

照明智能控制系统，充分体现在将传统照明实现了，可视化，数字化，信息化。并常见于，与各个楼控子系统进行了完整的系统集成，形成数据化集中管理应用。利用同一电脑平台以及数据库，实现楼宇的现代化数字管理。

强弱电分离带来安全性。智能化控制系列产品采用符合国际潮流及建筑发展方向的can总线技术，进行强、弱电分离式布线。用24v弱电控制强电，强电都走天花板或墙体，人们通过遥控器、弱电开关灯方式来控制用电设备，所能接触的全为安全弱电，极大的保护了人身安全。布线方式简单、灵活。只需灯具原有线路直接进入配电箱，而无需增加布线工作量与材料，相反，在人工、材料上节约十分明显。

三、系统功能

延时分区启动，系统保护功能：

大面积公共照明，回路众多，灯光不宜瞬时开启，避免瞬间电流峰值，对照明设备以及供电线路造成的损害。

本系统采取分区、分回路逐步启动。错开瞬间峰值，达到保护电路及用电设备功能。

本系统采用磁保持自锁型继电器模块，控制设备只在执行动作中需要电流，减少设备用电量。当设备供电系统故障，控制回路保持原有工作状态，避免因故障造成现场混乱，加之具备模块手动开关功能，将安全系数降至最低。

定时功能，拓展功能：

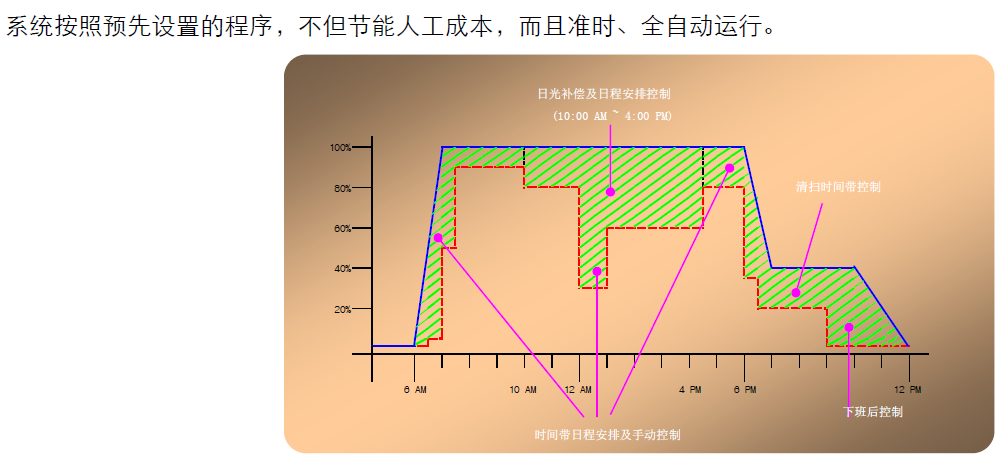

可以对楼内的灯光系统进行定时功能。按照预先设定值，执行预设照明模式根据时钟自动执行。在控制方式上既能节约能源，还能让照明系统体现出的人性化。

设备可拓展开关量输入信号、模拟量输入信号。如移动探测器、亮度感应器等配合照明设计实现智能化管理。

场景功能

各种（组）灯光的变幻组合能在不同的时刻营造出和谐的氛围，通过智能照明系统的布线和设置，能轻松的根据不同应用场合实现不同的场景模式。并能将这些场景实现“一键式”存储和开启。每个灯在不同场景中各自的状态和亮度均可设置并记忆，使用时只需轻轻一按，复杂的灯光效果即刻呈现。场景功能中，照明灯光还可以与其它设备（如幕布、窗帘、电视/音响等）配合组合成复杂的场景。

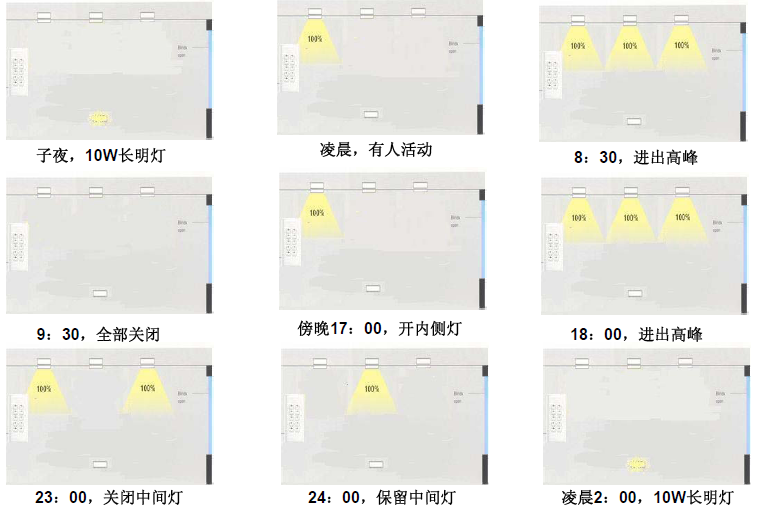

可以设置定时出现预设照明场景效果

准备营业模式：在正式营业前60分种，前场员工必须做准备工作；在营业结束后的60分钟内，员工必须做整理工作。所以投资方认为营业前后的两段时间内，只均匀地开启1/3的灯。

营业模式：正式营业的时间段，陈列区，展示区，柜台区照明回路打开，主要吊灯照明关闭，以及装饰性灯具关闭。

庆典模式：除普通照明回路开启外，装饰性灯具打开，如灯带等。

值班模式：10%的主要通道照明灯具开启，其余关闭。

应急模式：在市电供应出现故障而需要使用后备电源时，在正常营业时只均匀开启30%的灯。

自定义模式：

可根据需要自定义编辑照明模式。

控制功能

系统可接受多种控制功能，根据实际情况选用控制设备
智能照明系统还具有以下控制方式：笔记本电脑、本地开关、手机、移动感应器、亮度感应器控制等。

通过智能灯光系统，管理人员可以远距离操作整层灯光变化，如调整公共区域模式，或者临时对某回路开关或调光。

大楼值班人员，配置无线pda，在大楼任意位置均可利用手持pda实现对照明、空调、窗帘等设备的控制。

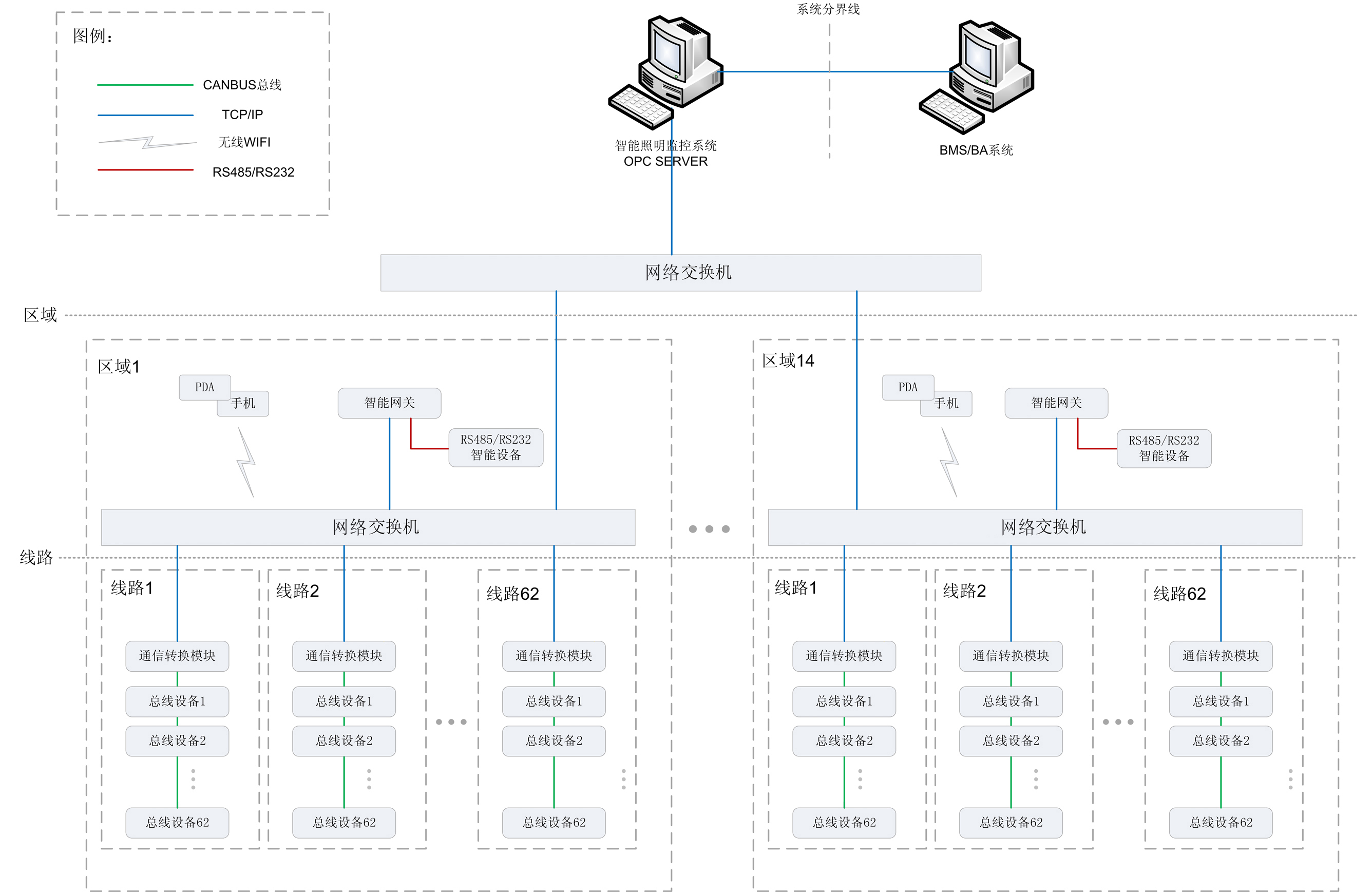

系统网络拓扑

根据总线特性及其它因素考虑，每楼层设置两条或三条控制总线（根据设备数量多少而定）。

每条控制总线将区域所辖配电箱中模块与控制面板，依次手递手形式连接成总线型构造。动静探测器通过控制线连接通用输入模块而融于总线。

五、中控系统功能

平台软件

测控软件是集监测、控制、管理、调度一体化的软件平台，具有完全的自主知识产权，是全开放的模块化软件，主要由实时数据库服务模块、消息中间件服务模块、监控功能服务模块、视频功能服务模块、权限和认证服务模块、io服务模块、web服务模块、hmi人机界面模块、基于矢量图形技术的visual graph图形模块、告警驱动模块、报表模块等组成。系统采用c/s和b/s混合组网，可以在windows或unix操作系统下运行。在该平台上可加载各种照明控制管理、视频监控、安防监控、工业生产过程监控、智能门禁和考勤等业务模块，具有统一认证、单点登录、门户集成和统一接口协议等特点。

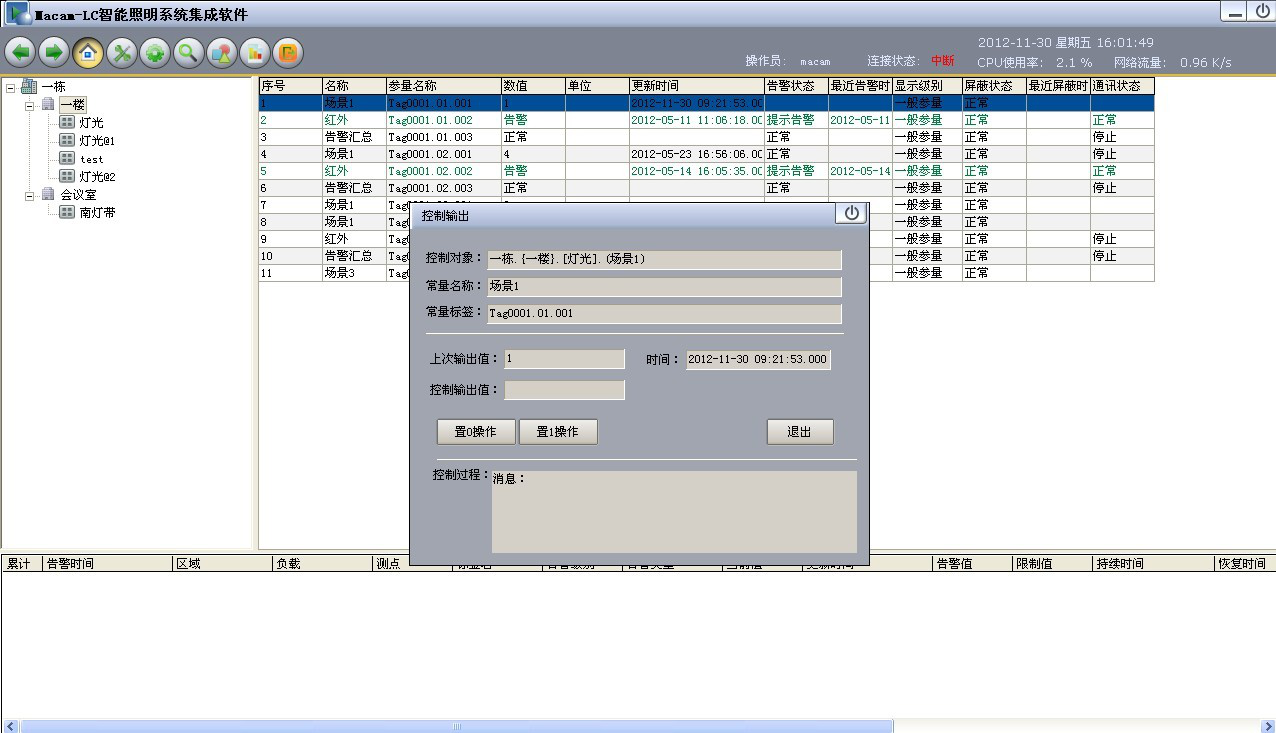

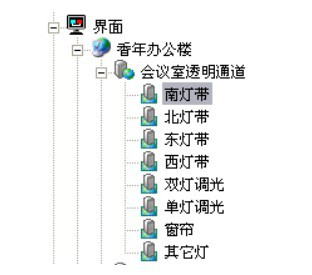

人机界面

界面灵活方便，有以下特点：

界面设计规范化、设计风格统一

采用简体中文，并以下拉式菜单驱动

菜单及各种画面简明直观

数据输入域有明确指示

提供功能栏和项目栏在线帮助

专家系统提示出错信息及处理方法

提供internet接口，可以在客户端利用ie或netscape浏览器查询和查看

现场监控数据

可以用生动逼真的图形界面和直观明了的表格界面，显示系统的实时数据、设备属性、运行状态和突发事件等信息，以被监控设备为核心，将设备的监测、控制、管理、维护、诊断等功能有机地结合在一起，从而使系统具备独特的测控管一体化功能。

系统监测到被监控设备的异常情况后，无论此时处于任何界面，系统立即起动报警记录功能，记录报警站名、报警设备名、报警级别、报警发生的日期时间、实时值和设定限值；监控端显示、打印、依顺序保存，并根据告警类型用不同颜色的灯光、不同频率的声音提醒运行人员；监视画面中故障设备图形根据不同报警呈不同颜色闪烁，告警声音。在值班人员进行确认操作后消除，告警可视信息只有在告警恢复时才消失。

系统自动记录告警确认的操作人员名称、操作时间。报警恢复时间，系统自动记录、显示、打印恢复时间。系统提供了四个级别的告警类型，由运行人员根据参数类型选择设定。参数告警的限值也可由运行人员设定。所有告警记录存放在告警历史数据库中，供系统对其进行查询或分类统计。

支持多种数据库

软件除了支持ms sqlserver外，新增对oracle、sybase、mysql、access等大小数据库的支持。

三维安全管理和控制再确认功能

监控软件的安全管理分为权限管理、范围管理和桌面管理。任何一个系统用户都需要一定的权限级别、一定的管辖区域，同时在指定的桌面（计算机）上才能运行。

所有的控制操作，可选择：无需确认、需确认、需登录密码确认、需登录密码和控制密码同时确认共4个安全级别，以保证控制的安全性。

支持消息驱动

软件支持消息驱动，所有的监控信息通过消息中间件进行，信息以“推”的方式发送到指定的对象，而不再使用查询方式处理数据，以保证用最快的速度将信息“推”到用户眼前。

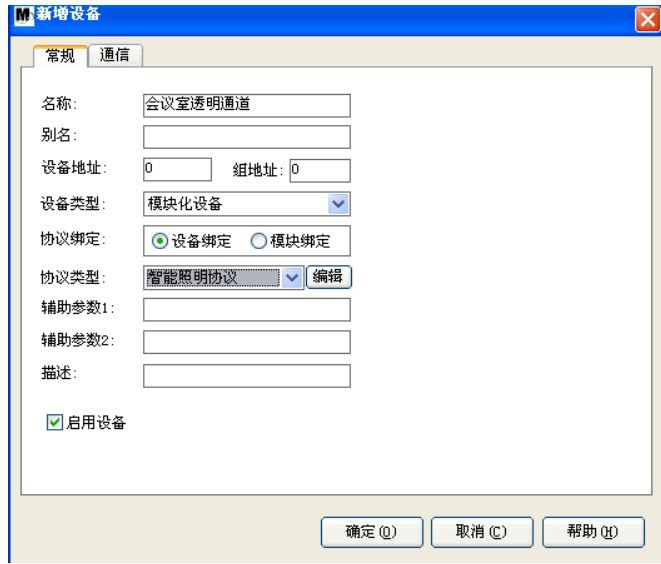

方便的图形组态

软件的图形组态模块支持多种图形目标、图形组合和分解、图形嵌套、兼容bmp/jpg/gif图形格式，支持图形和符号的导入导出，特别是它还支持将图形和符号存贮到数据库的功能。

软件的图形组态文件的格式为asc码，能用任意编辑工具对其进行后加工。

图10

告警功能：

告警级别：严重告警、重要告警、一般告警、注意事件

告警类型：低告警，高告警，状态告警，量程和传感器告警，速率告警，设备告警，通信告警等

告警属性：告警发生、告警延时、告警恢复、告警确认、告警屏蔽、告警滞后

告警表现：激活告警日志和窗口、激活声光报警仪、报警打印机实时打印、告警语音提示、输出至传呼机、输出至短消息、输出至e-mail

其它特性：告警配置在线修改、告警级别随时间而自动升级、告警历史智能查询

历史存贮：

软件支持多种历史存贮方式：

定时方式（周期性地存贮数据）

变化方式（数据发生变化时存贮数据）

事件方式（某一指定的事件发生后存贮数据）

条件方式（根据指定的条件的状态存贮数据）。

断点续传：

断点续传保证了系统数据的完整性，通信中断时rtu能自动保存数据到缓冲区，通信正常后，系统自动将通信中断时保存进缓冲区的数据输送到中心服务器并补充至历史数据和历史告警，所以通信中断后既不会丢历史数据，也不会错过告警检测。

断点续传对用户是完全透明的，不需要进行任何操作，系统自动完成。

告警语音提示：

告警语音提示使操作员不用看界面就能清楚发生了什么告警，清晰声音减少眼睛的疲劳，避免告警遗漏。

告警语音可以选择循环播放、限次播放。在两个告警间的停顿时间可以设置。

告警提示信息定制

软件运行对告警提示信息定制功能。

告警发生或恢复后的声光、打印、短信、语音等告警输出信息均可按要求任意组合。历史数据查询加强

能对所有历史数据进行有效统一管理，操作简单、查询灵活、界面时尚通用，查询结果可以打印、输出到excel表格。一些数据还统计、曲线显示功能。任何历史数据不允许更改，保证数据的可靠、安全性。

对历史数据分为两大类型：日志查询、数据查询。

日志查询包括告警日志历史、登录日志历史、操作日志历史、门禁日志历史、维护日志历史、屏蔽日志历史共六项。

数据查询包括所有参量历史数据、告警短信及传呼、参量组归类、交接班记录、派工单记录、设备信息、局站位置信息共7项。

查询显示过滤化

数据查询结果可以在根据条件过滤不关心的历史数据，使用非常直观、简洁，又不失灵活性。查询结果的每一项都可以有条件地定义显示，支持多个项同时混合条件定义显示，点击标题栏可以对显示记录进行排序，倒序/顺序可以容易切换。查询显示过滤化的主要功能有：排序显示、分类显示、分组显示、条件显示、自定义显示等。

自定义报表

软件的报表功能，除了满足基本、常用的表格外，还增强了根据用户实际需要的定制报表。

自定义报表非常灵活，提供了必要的数据源和相关方法，实现灵活的报表格式。报表自定义过程主要是完成报表格式的设计和报表数据的链接。使用时选择好报表的时段即可生成所需的报表。

报表可人工打印，也可定时打印；可前台运行，也可后台运行。

自定义报表可以通过导入导出功能实现报表设计和定义的资源共享。

实时计算

软件支持在线实时计算功能。可以在服务端程序中使用实时计算模块，配置可控制的表达式，并提取软件的各种数据参与运行，运算结果可以再存入软件系统中。主要实现现场数据的转换、误差补偿、虚参量和组合参量的实现、模拟输入输出等功能。

实时计算过程是顺序进行的，但可以通过计算方法进行顺序控制。每个实时计算表达式具有计算表达式、计算结果、时间、目的参量、计算条件、计算顺序号等属性。

脚本功能

除了固定格式的功能，如接口转换、动态链接等，软件还允许用户定义特殊的逻辑、运算，这是通过它的内置编程语言实现的。本软件使用的是自定义类似basic的编译器，它的源码称为“脚本”。通过脚本用户可以自由扩展系统功能。

脚本能提供多种运算操作（如赋值、数学运算、逻辑运算）、控制语句（如条件判断，循环，分支）、标准函数、自定义函数等。

脚本的触发方式有多种：一次性执行（如进入窗口时执行）；周期执行；事件触发执行（如数据改变时执行，按键触发）。脚本的输出为向数据库写数据等。

调度功能

用于实现监控系统中自动处理功能，根据时间或者某一个参量值变化执行相应的控制指令等操作，譬如定义统计数据（统计日、周、或月数据）、定义打印报表、发生告警后相关的联动控制指令发送等等。

配方功能

对同一类变量进行修改时，如果逐个设置这些变量参数，将会占用大量的时间和人力。通过配方功能，可以一次性设置大量的变量参数。例如：在不同的季节需要对所有的空调同时设置多个温度参数，如果逐个修改，将耗费大量的时间。使用配方功能，在季节变换时，用户通过组态客户端设置相应的配方数据，通过手动或自动触发即可执行相应的命令。

电量管理功能

将涉及电量采集、电量存储、电量传输及电量管理四个方面的功能统一到平台上，其中包括各电能表计的电量，按日、月以及每只表计每日不同时段（满足复费率计量要求）的电量自动采集和整理，并进行各种统计分析工作，为用户提供准确、可靠的电量数据，从而建立以电能量数据为基础的数据中心，实现对各计量点的自动抄表、自动统计和高级应用，为节能减排提供数据和评估标准。

web浏览功能

软件以微软的iis服务为基础，提供用户通过浏览器方式监视监控数据，其界面与客户端基本保持一致，特别是图形界面是完全保持一致的。

web功能完全使用客户端软件的资源，不需要为web应用重新做任何工作，完全达到“零安装”、“零组态”、“零维护”。

冗余备份

软件支持多服务端功能，以满足超大型监控系统的数据处理要求。支持服务端的n 1冗余功能，提高监控系统的可靠性。

系统还提供一个更灵活的数据库备份还原工具，能方便地对数据库的不同内容进行多种备份还原操作，如系统组态可以单独备份还原，数据历史和日志历史最小可按天进行备份还原或删除操作等等。

开放性

软件能通过多种方式与外界通信。如（1）opc服务器，方便别人通过opc访问以实现不同scada系统间的互联。（2）odbc，第三方程序通过odbc访问数据和记录等。（3）api接口：可以在编程环境（如vb，vc，delphi）中使用该接口。（4）dde：微软的动态数据交换协议。
