一、项目简要说明及建设方案简要说明

1、项目概况

  本工程由四栋高层住宅组成，其中3#9#楼地上18层，地下1层 ；13#14#楼地上27层，地下1层。总建筑面积59752.4平方米，地下总建筑面积约2440平方米。

2、智慧工地建设概述

主要包含内如如下

2.1、远程监控：球机布置位置：塔吊至高点，搅拌场，重点作业区，加工区；枪机布置位置：工地出入口，材料仓库，堆场。

2.2、扬尘检测：用地面积2万一个，总共1台。

2.3、车牌抓拍和车辆未冲洗

车牌抓拍：车辆出入口处

车辆未冲洗：每个工程车出入口处，满足功能要求，对离场车辆进行实时监测，自动识别和抓拍未冲洗车辆，对号牌不清，污损，破损，遮挡号牌车辆实时抓拍，同时满足夜间施工抓拍和录像需要

二、整体施工图，包括：安装设备点位图，设备安装示意图，设备原理图

2、安装设备点位图

扬尘检测器：雾炮、围挡喷淋、塔吊喷淋

远程监控：球机、枪机

车辆冲洗抓拍

3、设备原理图

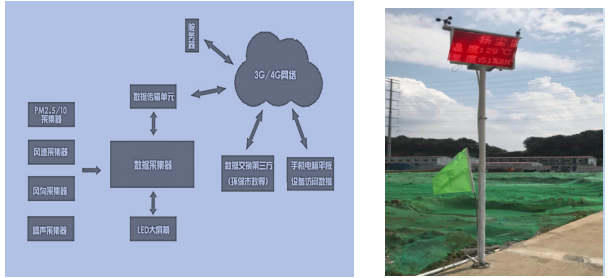

1）、扬尘检测器设备原理

1、功能概述

a) 污染源分析、溯源：采用大数据技术，利用专业的空气质量模型系统，动态的分析污染的形成、传输、扩散的情况，定量分析污染的成因和变化，并对污染源进行追溯；

b) 预警预报：遇到当前监测超标，自动向相关联系人发送报警信息，精确给出具体的超标数值、超标时间、超标排放量、超标排放介质量，为强化监理工作提供翔实可靠的依据；

c) 污染评价与质量日报：依据数据有效性规定、aqi评价技术规范进行数据审核、审核处理，做出各站的空气质量数据评价，利用监测结果向公众发布环境空气质量日报、预报和定期的质量报告。

d) 决策支持：采用大数据技术，科学确定不同类型污染源的年、季、月污染物对污染程度的贡献率；对不同地区、不同时段、不同气象条件下采取的减排调控政策、措施的实施效果进行定量分析评估，并指导行业、企业根据评估结果和既定的减排目标，以最小的减排代价达到最优的治污效果，提高减排调控措施的可持久性。

预警（防治）系统解决措施

1、 数据预警

当数值达到轻度污染状态，软件平台会主动进行判断，同时推送短信到指定管理人员，如项目经理、施工员或安全员，以告之采取降尘措施。

2、 主动防治

当扬尘超过设定指标时，我司产品便会采取主动防治功能，立刻发送指令，启动与其联合运行的降尘设备，如塔吊喷淋系统、围挡喷淋系统、雾炮机等，迅速进行现场降尘。

1）、远程监控

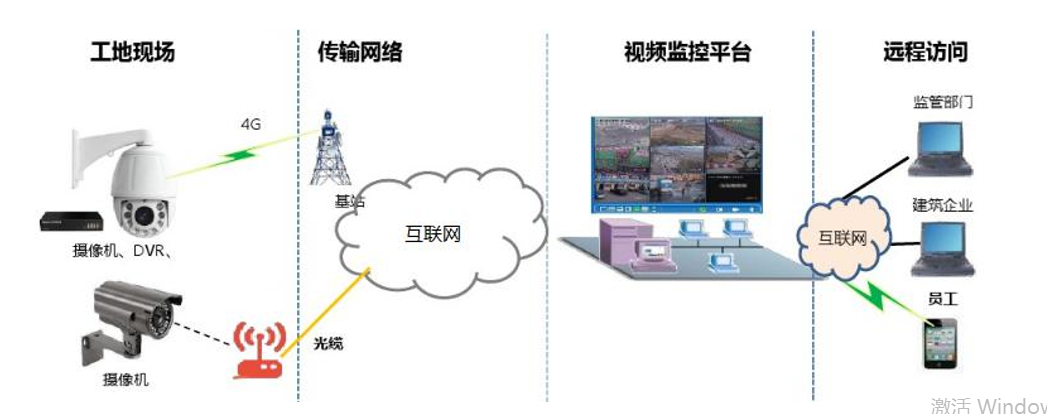

工作原理

系统建成后，可以对工地各区的关键要害部位、重点区域等的现场情况进行24小时实时监控。对每个进入监视区域的人、进入时间、离开时间以及在监视区的活动情况都会有清晰的显示。全方位摄像机则可以对较大范围内的情况进行监视。值班人员在值班室内就可以同时对各个监控点的情况进行监视。若有异常，可以马上采取必要的措施，从而防止意外情况的发生。

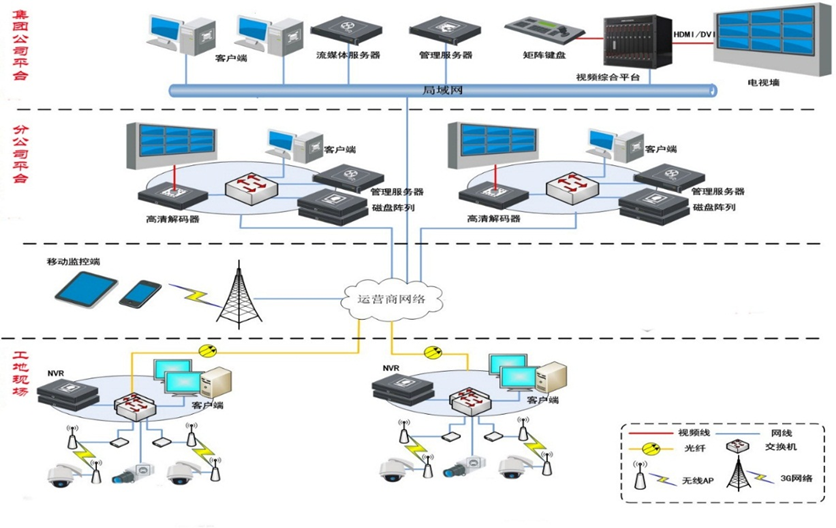

远程视频整体架构拓扑图

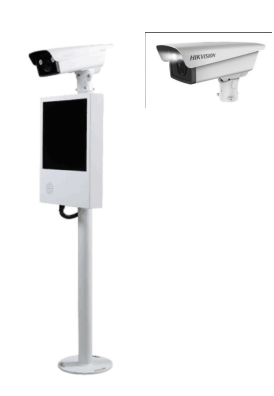

1）、车辆未冲洗抓拍

（1）应支持自动识别所有出场车辆的车牌号码、车牌颜色、 时间等信息；

（2）对抓拍照片分辨率≥1920×1080 像素； （3）能对出场未冲洗车辆自动识别并记录；

（4）应符合 gb 4208-2008外壳防护等级标准的 ip67 等级；

（5）电动变焦、支持自动补光；

（6）支持开关量信号输出，可连接控制道闸开/关，支持外 接报警设备。
