弱电工程无线覆盖系统我们经常会遇到，有的时候需要做施工方案，那么施工方案如何做呢？今天分享一套简单的，大家可以作为参考。

根据厂区宿舍楼的布局特点，依据无线网络需求和无线网络设计原则，结合某无线系统技术和产品的特点，施工方案设计如下：

1、pg电子游戏官网官方网站-pg电子直营站结构示意图

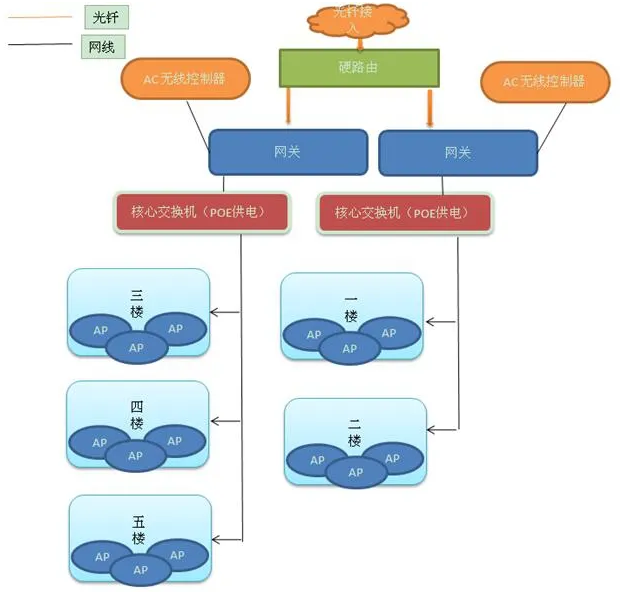

结合用户无线网络需求情况，结合某产品自身技术特点，为了满足用户构建一个高速、稳定、安全、可靠、易于管理的无线接入网络的需求，本设计方案按照ap ac的结构化无线网络pg电子直营站的解决方案进行设计。网络拓扑原理如下：

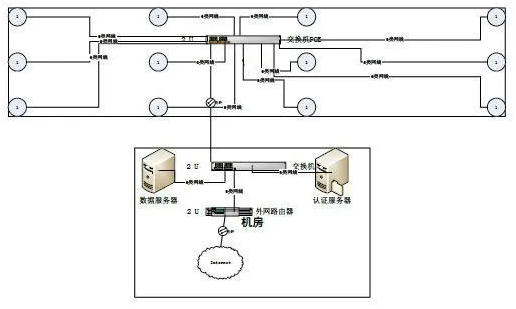

2、无线覆盖实际拓扑图（宿舍楼）

3、无线设备点位设计

实际部署方式需要根据现场实际勘测、信号测试情况，无线网络采取蜂窝式部署方式。

总部楼：

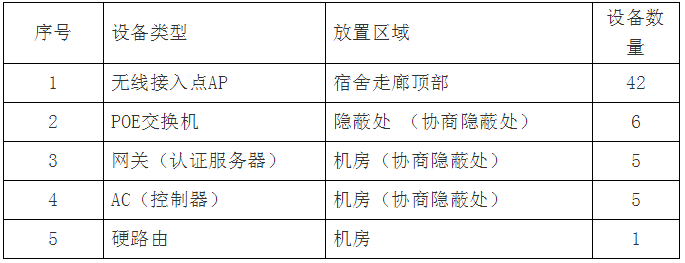

暂定部署按7800平方米覆盖，宿舍人数较多每150-300平方米需要一个ap,预计总ap数量约为28个：

4、ap 点位图（每层宿舍楼）

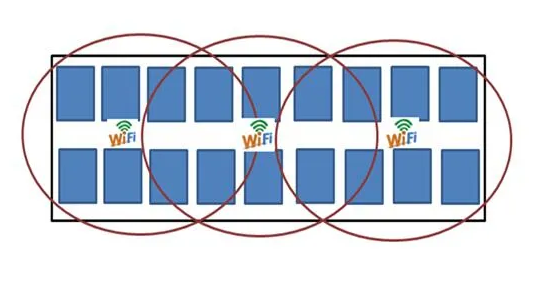

根据覆盖区域面积要求，ap点施工规划图如下（实际施工中可能会此规划图稍有偏差，具体方案以现场施工要求和条件为准）：

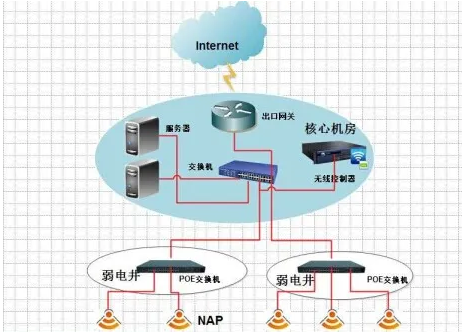

5、弱电施工布线图（均采用无插座poe供电，安全可靠）

6.设计依据

网络标准：支持 ieee802.11n，ieee802.11g，ieee802.11b，ieee 802.3u，ieee13802.3af；

传输速率：300m：-65dbm@10% per；150m：-68dbm@10% per；108m：

-70dbm@10% per；54m：-72dbm@10%per11m：-85dbm@8% per；6m：

-88dbm@10% per；1m：-90dbm@8%per；

介质访问协议：csma/ca， tcp/ip，ipx/spx， netbeui， dhcp， ndis3， ndis4，

ndis5l

调制：dbpsk、dqpsk、cck、ofdm、16-qam、64-qam

7.无线覆盖技术指标

待覆盖区域内 95％以上的位置，信号场强大于等于-75dbm；

wifi 覆盖区域内 99%的区域的 wifi 的接入成功率大于 95%；单 ap 并发用户数不低于 30人/台；天线口的出口功率控制在 10-15dbm 为宜，最大不超过 15dbm（有室内分布系统时需有此指标） ，放装 ap 设备输出射频功率小于 20dbm；

8.设备选型情况

ap 选用室内放装型设备、内置天线，不建设分布系统，设备射频输出功率为100mw，采用 poe 供电；所有ap接入有线汇聚到交换机；

9.系统支持并发用户数

在本次wifi 工程：

(1) 覆盖区域网络 ap 数量：每层宿舍楼3个ap。

(2) 每 ap 最佳并发接入用户数30 个左右；单 ap 可关联用户数64 个。

10.信道规划

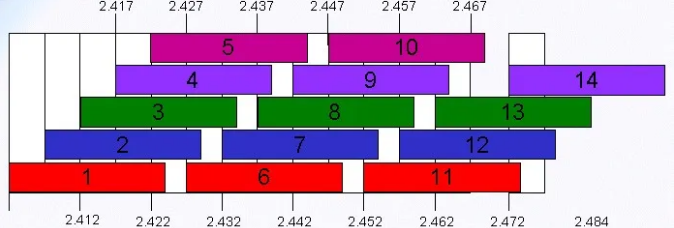

按照 802.11bgn 协议规定，wifi 工作频段带宽为 83.5mhz，划分为 14 个子频道，每个子频道带宽为 22mhz。子频道分配如下图所示：

如图所示，在多个频道同时工作的情况下，为保证频道之间不相互干扰，要求两个频道的中心频率间隔不能低于 25mhz。在一个覆盖区内，直序扩频技术最多可以提供 3 个不 重叠的频道同时工作。

因此，频点分配原则如下：

原则上采用同一频点组中的 3 个不重叠频点（如，1、6、11）进行频点规划；

相邻覆盖区域的ap 不使用相同频点；

相同频点通过间隔较远距离或者建筑隔断增加同频隔离度，避免同频干扰；在容量极高区域，可采用 1、3、6、8、11、13 频点的紧凑复用，提高区域内的承载容量，必须详细提供各个 ap 的覆盖区域以及模测效果，说明已采用避免干扰的布点及规划。

11.设备安装要求

11.1 网关、交换机、ac的具体安装要求

(1)必须按照设计要求，安装在楼宇的 wifi 设备机箱（机房）内且远离强电、强磁及腐蚀物质的位置；

(2) 机箱（或机房）周围不得堆放易燃材料，温度、湿度应满足设备的正常工作要求；

(3)直接从机箱（机房）内 220v  交流电源取电，电源线应与数据线缆保持一定距离，不得交叉、混缠；

(4) 交换机安装于集装架内或者安装在铁箱中挂在墙上，机架应牢固地安装在地面或者挂墙；

(5) 与各设备连接跳线尚未接入时，应先用胶布包好，注意防潮；

(6) 各引入线缆标签应牢固、明晰，不得混淆；

(7) 设备、机箱（机架）和机房线缆应擦拭干净；

(8)保持设备整洁；

(9)本次工程所有光纤收发器、poe 供电交换机安装在合适位置。

11.2  ap 设备的安装要求

 (1) 内置天线的 ap，应严格按照设计文件要求的位置，安装在房间或走廊的吊顶下或墙面上；

(2)ap 应良好固定，安装朝向应符合内置天线极化方式要求，并满足设计文件的覆盖要求；

(3)ap 安装时应保证整齐、美观，不破坏室内的整体环境；

(4)ap 的供电由 poe 通过双绞线缆获取，也可通过专用变压器就近接交流 220v 电源供电，电源线应与数据线缆保持不小于 130mm 距离；

(5) 引入 ap 的线缆，应与ap 良好连接，不得松脱，并注意接头处用防水胶布缠扎、 防护，注意防潮、防尘；

(6) 安装 ap 后应用抹布擦拭，保证 ap 的清洁。

11.3  双绞网线线安装要求

(1)wifi 系统布放的双绞线主要在建筑物的竖井和天花吊顶中布放；

(2)在线缆引入口采用 pvc 软管防护，并进行防水处理，每根管中穿线不得多于 6 根；

(3)布放应平直、美观，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤；布放时两端应保证有 1～3m 的冗余，以便于接线作业；

(4)需要弯曲布放时，要求弯角圆滑、美观，其弯曲半径应保证≥电缆外径的 8～10 倍。

(5)厂区内每个宿舍楼需要安装两个光纤接口。分别安于每栋楼层的2楼和4楼商定位置。

(6)跨楼层的双绞网线根据美佳公司相关要求走宿舍楼外墙壁。

(7)所选用双绞线均为放水，放静电，绝缘，耐火材料。

12.施工注意事项

(1)施工期间不能影响职工的生活休息，必须遵守美佳集团的相关安全管理规定。

(2)有权对乙方工程施工工作进行监督。

(2)在设备的安装、调测及开通期间，甲方应提供必要的配合，保证施工的完成。
