 系统整体方案设计

本视频监控系统工程为xxx农村信用合作社市级二级联网视频监控系统，现全市直属网点167个，网点内部采用嵌入式硬盘录象机作为监控存储煤体，每个网点的监控点数为8-40个不等，共计2700个音、视频监控终端。银行现有各网点已经建立了自身的监控系统。现为了加强本银行各营业网点营业场所安全防范工作，实现对分行安全部门的实时现场管理工作，现特建设市级银行监控中心。

把这个167个网点监控全部联网，传输到总部监控中心，总部监控中心有电视墙、操作台。保证监控中心需要调看每个网点全部通道或几个网点部分通道时,所要调看的视频能够显示在监控中心电视墙上;同时伴随着语音报警，每个网点每个通道进出语音报告，(例如：某某地点和某某通道有人进出，就是报出通道编辑名称)。保证每个网点设置通道动态报警录像后，这个通道就自动传输到大屏幕指定电视墙上去，并伴随着语音提示，报警。把这个167个网点监控全部联网，传输到总部监控中心，总部监控中心有电视墙、操作台。

保证监控中心需要调看每个网点全部通道或几个网点部分通道时,所要调看的视频能够显示在监控中心电视墙上;同时伴随着语音报警，每个网点每个通道进出语音报告，(例如：某某地点和某某通道有人进出，就是报出通道编辑名称)。

保证每个网点设置通道动态报警录像后，这个通道就自动传输到大屏幕指定电视墙上去，并伴随着语音提示，报警。

要求监控中心录像清晰、流畅。

银行各营业网点现有系统所采用的视频录象机设备包括：高清监控(网络高清摄像机，网络高清硬盘录像机)，模拟监控(海康硬盘录像机、大华硬盘录像机)，本地也要上电视墙。

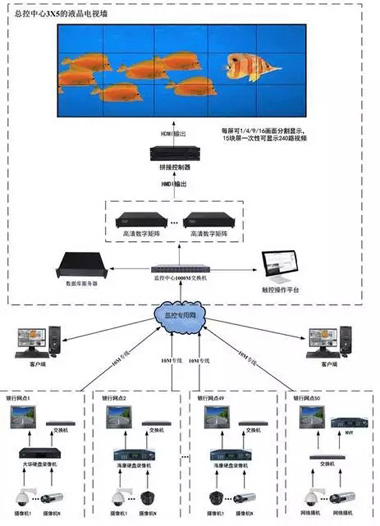

系统结构拓扑图

解码方案

硬件方面采用高性能的四核/八核32纳米64位处理器，6×256k二级缓存，高达12mb三级缓存，支持四通道ddr3-1600内存,qpi(芯片之间的直接互联)频率为6.4gt/s，总带宽=6.4gt/s×2byte×2=25.6gb/s。

在多核并行计算的软件方面，采用按单核优化的并行计算技术。根据各核的占用情况动态调整各解码通道所占的核心，让每个核心都工作在相当均衡的状态下，达到1 1大于2的并行计算能力。简单来说因为并不是每路视频同时在运动，我们动态的调整各核的负载以实现更多路的解码，经过绵阳平武公安局，遂宁篷溪公安局，四川省政府采购中心，青海省中国银行等项目实际应用及我们的实际测试，单机最高达24路4-6m码流的1080p图像效果。

在显示屏上的各路视频是传统的硬盘录像机d1&cif，高清摄像机720p&1080p不可预估的混合切换时，动态的核心调整效果更为明显。整个调整的过程用户完全无需去参与，百分之百动态的调整。比如原来是64路d1的情况，现在切为48路720p,或是24路1080p，任何一种组合都是全动态切换的，只是在设计同步切换时适当估计一下总的资源就可以了。切换设计好后，可以调出cpu占用的情况进行微调，非常直观。

在内存一级的软件，充分的利用行业顶级的四通道技术，预先分配的内存配合按数据流导向的最优化路径设计。使得不同来源的视频在系统中经历最少的缓存转存及内存复制，实现比海康或是大华等厂家在大部分情况下ie的快一半的实时性。

在显示方面，采用原生的hdmi输出(四屏及八屏)，或统一dp口转hdmi的，避免了部分dvi,部分hdmi情况下，dvi到hdmi之间转换会有偏色的问题。采用成熟的amd公司的5000系列显示核心，对从800*600到1920*1080中十多种分辨率的动态支持，避免了一般的解码器对屏的分辨率依赖性高的问题。

所见即所得的操作，由jsup统一的操作平台对各屏进行单独的分屏，对各窗口的进行各种同步、群组、程序、报警联动等自动切换及手动切换，同时也对拼接屏进行统一的管理与拼接组合，而且可以对多个电脑信号源像ip摄像机一样的动态切换到任意窗口(可选功能)。

解码器受制于传统的ti/海思编解码芯片的性能，单芯片的解码性能依旧是相当有限，d/a芯片更是监控行业的屏颈导致它输出格式相当有限，芯片间更是无法完成多通道解码的动态配合，即活动量少的占一块板，活动量多的则一块板不够。除了单一的解码功能，在切换、分屏、拼接、控制或是存储等方面都是无法去进行改良或是改进的。

总的来说，解码器只是平台软件的一个配件罢了，而数字矩阵则是一个专业的网络液晶电视墙整体pg电子直营站的解决方案。
