随着计算机技术的不断发展，与之配套的弱电智能化系统也在迅速发展，在这飞速的进程中机房建设开始逐步制订标准化、现代化、安全化构成机房it设备的主体。也随着现代化的发展历程与趋势，弱电工程将与整体机房建设的机房室内装修、空间布局、综合布线、电气工程等相结合并通过先进的材料设备和工艺，将提高机房建设中的各项指标，而我们仲子路科技有着12年的设计施工经验、和专业的设计团队、施工团队为提高机房建设工程的质量，仲子路则一直坚持功能性、合理性、实用性、耐久性和经济性为标准的同时更考虑到机房建设的整体美观性，从机房前期的空间设计方案、优质材料的选购、再到施工的管理，所有设备都统一进入机架预留合理的空间，将更灵活的可扩展性、可管理性、维护性，加强对数据保存和环境规划的重视，加强了对机房建设中的空间设计规范要求。

其中在机房建设的室内装修、空间规划则可沿用到室内设计中的“人体工程学”，在设计规划一个空间时首先考虑到的是“人”人与空间，和空间中的物体索要发生的联系，空间是一个围合的限制，人在其中将如何融入与空间中存在的综合构件体系，那么我们就要在原有的既定空间中去设计和规划空间的尺寸大小、距离、高度、位置、结构、光线以及安全性这些要素都有着“人体工程学”的标准。在现代化数据中心机房建设中，机房空间规划更需要以人为本的设计，由于人体工程学是一门新兴的学科，在室内环境设计以及工程装饰（数据中心机房建设）中应用的深度和广度已有开展，从现代化数据中心机房建设考虑应用如下：

、在机房中人的活动所需空间的主要依据：根据人体工程学中的有关计量数据，从人与既定空间的尺度、动作域的舒适度，及设备摆放的布局，从机房空间内部的地面、墙面、顶面、再到机房设备之间距离尺寸必须根据机房功能区组成及其使用面积计算，以确定空间范围设计尺寸的数据参数应满足被3整除的相应条件，

例如：建立整体机房中的通道出入口的合理宽度范围为1.2m-1.8m,主门洞的距离应为90cm-1.5m,机房空间的净高应为2.7m-3m,机房中铺设静电地板应与水平地面之间铺设高度范围为15cm-30cm，机柜设备之间摆放的距离应为1.2m-2.1m之间以便于机房技术人员的操作和后期的检修，在这些标准的参数中，已科学的角度相应的距离空间，来完善机房空间建设初期的实用性条件。

、确定机房中设施与设备的形体、尺寸及其使用范围的主要依据：建立机房设施是为人所使用，因此它们的参数应按照《电子信息系统机房设计规范》中的有关规定进行设计规划；同时为了使用这些设施与设备，其周围相关设施必须留有活动和使用空间，

例如：

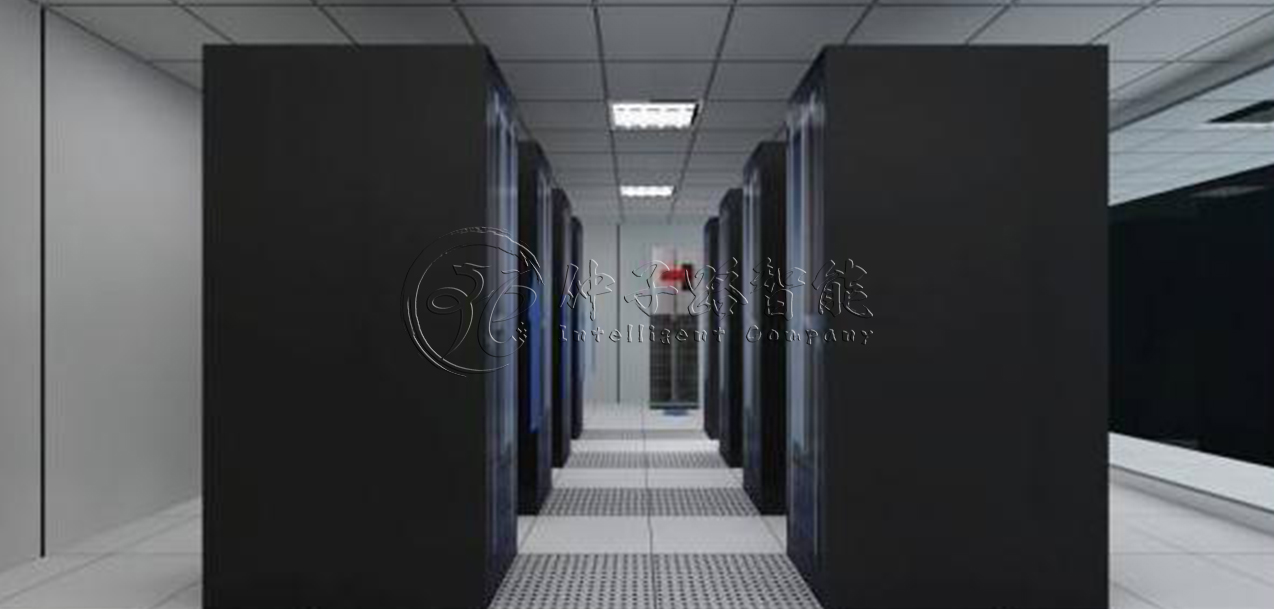

机房主体设备的间距和通道应符合一下参数：机柜正面相对排列时，其净距离不应小于1.5m；背后开门的设备，背面离墙边净距离不应小于0.8m；机柜侧面距墙不应小于0.5m，机柜侧面离其他设备净距不应小于0.8m，当需要维修测试时，则距墙不应小于1.2m；并排布置的设备总长度大于4m时，两侧均应设置通道。通道净宽不应小于1.2m。

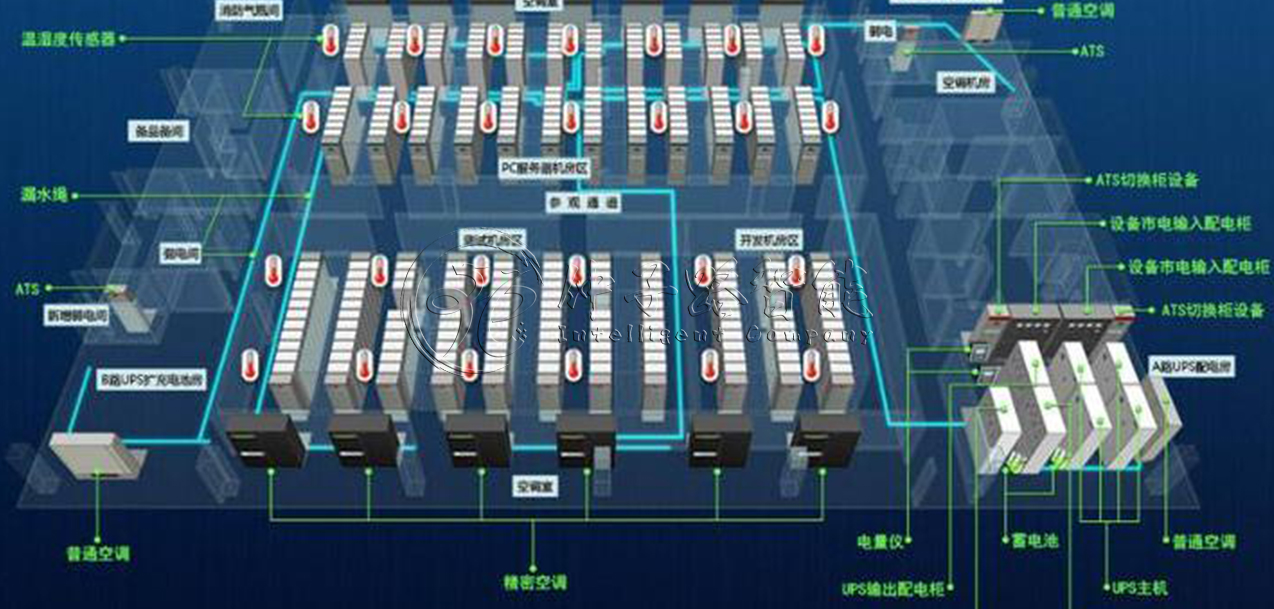

（2）机房内部设备安装顺序相应要求：主机、存储设备、服务器机柜宜分区布置，主机、存储设备、服务器机柜及ups、空调机等设备应按产品要求留出检修空间，允许相邻设备的维修间距部分重叠，合理规化分阶段进入机房的设备及预留扩充设备的相对位置，既要符合计算机系统的工艺流程，又要方便今后扩充设备的进场就位及线缆的连接，放置发热量较大的服务器如ibm690、670等服务器机柜时，其机柜之间的净距离不应小于2.1米，以免热密度太高从而影响设备的散热，设备较多的服务器机房建议列头柜方式，使综合布线线缆

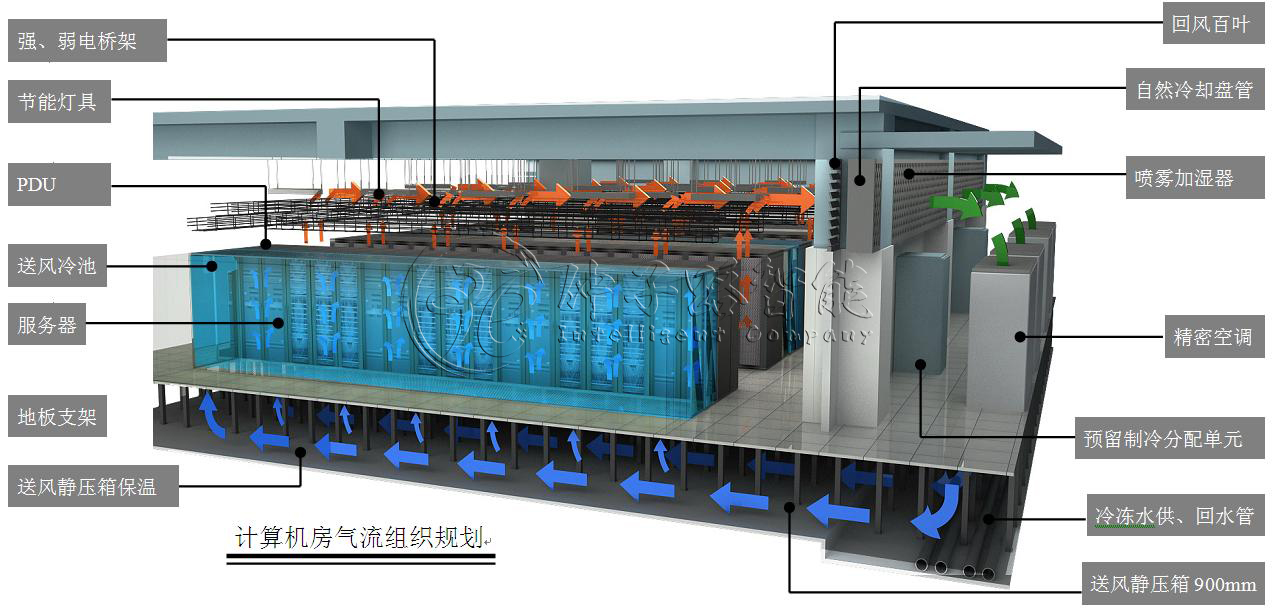

汇集到列头柜而不是核心柜从而节省双绞线与光纤，同时便于使用二级网络交换设备，也便于安装使用服务于某列机柜的kvm系统，鉴于市场上主流服务器及服务器机柜的散热方式大多数为前后向通风方式，因此前后向通风的服务器机柜宜采用面对面、背靠背的布置方式。在机柜正面布置地板送风口，使气流形成冷热通道，以减少前排机柜排出的热气流对后排机柜的影响，充分发挥空调系统的效能。

消防控制室的设置应符合下列规定：单独建造的消防控制室，其耐火等级不应低于二级；附设在建筑物内的消防控制室，宜设置在建筑物内首层的靠外墙部位，亦可设置在建筑物的地下一层，但应按的规定与其它部位隔开，并应设置直通室外的安全出口；严禁与消防控制室无关的电气线路和管路穿过；不应设置在电磁场干扰较强及其它可能影响消防控制设备工作的设备用房附近。

、机房空间物理环境要素：物理环境主要有室内冷热环境、无尘环境、声光环境、重力环境、辐射环境等，机房设计时有了上述要求的科学的参数后，在设计时就有了正确的决策，机房的有关设施室内墙壁必须充分干燥具备通风，地面平整光洁。电源已接入机房应有地线排以便设备地线连接，环境清洁、无尘，防止任何腐蚀性气体、废气的侵入，机房内不允许水、气管道通过，空气调节设备应能满足设备正常运行的温度与湿度要求。

防尘要求：直径大于5微米灰尘的浓度小于3×10粒/m3，灰尘粒子为非导电、非导磁和非腐蚀性机房内需安装空调，设备在长期工作条件下，室内温度要求15℃～30℃，相对湿度要求40%～65%。

噪声：室内噪声≤70分贝无线电干扰场强，频率为0.15-500mhz时，应不大于126dbv/m;磁场干扰场强应不大于800a/m(相当于10奥斯特)。

空气污染要求：机房内无腐蚀性气体及烟雾，机房内禁止吸烟。

安全要求：机房内应有性能良好的消防器材，机房内不同电压的电源插座，应有明显标志。

地线的具体指标要求：交流配电系统安全地、设备工作地和总配线架防雷地应采用联合接地，接地电阻不大于1 ω。

终端设备接地要求：给计算机终端提供交流电源只需火线与零线，计算机终端保护地线不得使用交流配电系统的保护地线，需与交换机gnd相连。

总配线架防雷地线要求：能泄放异常情况引起的过剩电荷，满足国标对配线架的接地的要求，外线电缆屏蔽层在总配线架处应与防雷地相连。接地处理从接地桩到设备上接地螺杠的连接电缆应采用铜芯，尽可能缩短长度。所有的接地连接件应加防腐保护。接地螺杠必须用机械方法加以紧固。

机房的要求：机房地面负荷：每平方米不小于450kg。机房净高：2.7米以上。机房顶棚、墙、门、窗、地面应不脱落，不易起尘，不易积灰，并能防尘砂侵入。要求屋顶不漏水，不掉灰，装饰材料应用非燃烧材料或难燃材料，各种沟槽采用防潮措施，其边角应平整，地面与盖板应缝隙严密，照明线与电力管线应尽量采用暗铺设。

机房颜色：墙、顶颜色以明朗淡雅为宜，涂料应为无光漆或不含硅化物的油漆。

（10）机房地板：水泥地面应铺设防静电地板应经限流电阻及连接线与接地装置相连，限流电阻的阻值为1mω。机房地面平整光洁，数据中心机房地板铺设高度为0.35米，为空调下送风和强弱电管道预留空间，机房地板采用华东环球优质600x600全钢耐磨抗静电地板，在支架下边刷粘和漆，在地板下边在ups区域加固，并做散立支撑，分载ｕｐｓ承重问题，办公区采用高档木地板。地板下刷防尘漆。
