产品介绍

技术参数：

检验依据：iso/iec11801、tia-568-c.2、 yd/t1019

芯线导体：

芯线材料、无氧铜

标称直径(mm) 0.565、上偏差、0.005

下偏差、-0.005

芯线绝缘：

绝缘材料、高密度聚乙烯

绝缘外径、1.02±0.03mm

外护套

护套厚度、0.55±0.05mm

护套外径、6.2±0.4mm

表面、光洁亮面,饱满收紧

护套材料、pvc(符合rohs)，cm

颜色、根据要求

喷码标识

字体高度、3.0±0.3mm

字体颜色、黑色

打印误差及间距、≤±0.5%，1m

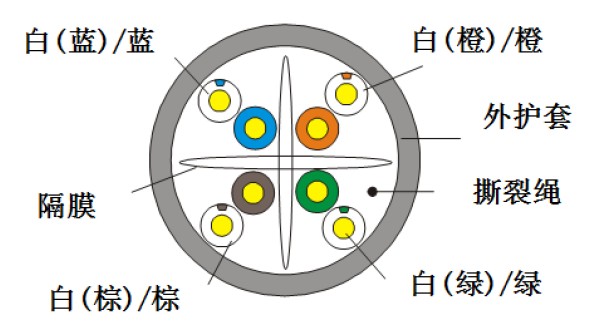

芯线颜色

第一对白(蓝)/蓝 第二对白(橙)/橙

第三对白(绿)/绿 第四对白(棕)/棕

包装方式、纸箱

纸箱规格、根据要求

装箱长度、305±1.5m

撕裂绳、有

排流线、无

外护套机械物理性能

老化前、抗张强度(mpa)≥13.5，伸长率(%) ≥150

老化条件(℃×hrs)、100℃×24h×10d

老化后、抗张强度(mpa)≥12.5，伸长率(%) ≥125

冷弯(-20±2℃×4小时)、电缆外径的8倍，不开裂

电气性能(20℃)、1.0-250.0mhz特性阻抗(ω)、100±15

1.0-250.0mhz时延差20℃(ns/100m)、≤45

直流电阻20℃(ω/100m) max、9.38

直流电阻不平衡(%)max、、5.0

环境温度、-20℃ - 75℃
