室外监控系统杆件基础施工标准

一、杆件基础

1、杆件基础要求

（1）杆件基础严格按照设计图纸文明施工，开挖前应对交底内容进行复核、勘察和试验，确保完全掌握开挖基础真实管线环境下方可进行施工，施工过程中需注意地下原有管道及线缆缆的安全。杆件基础采用明挖法施工，必须垂直下挖，四方有形,对基底及基础四周应先整平、夯实，浇筑前应确保基层基坑内无淤泥、杂物及积水。

（2）基础开挖时，如遇碎石等不易开挖的土方，原则要用手动风炮进行破碎处理，如遇手动风炮不能处理的路面，经现场认可、签证后，方可使用凿岩机。

（3）开挖过程中，对开挖出的泥土、石块等要及时清理，要尽量减少对周边绿化、道板的损坏。

（4）基础的钢筋笼应放在基础正中，在浇筑过程中应临时固定，同时确保钢筋笼的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中，必须注意地角螺栓放置角度，保证安装挑臂时与马路垂直。

（5）钢筋笼中间与窨井之间应预埋 2 根φ75 pe 穿线管，所用管材壁厚要求 5mm 以上，在穿线管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入穿线管中，造成穿线管堵塞，同时要做好钢筋笼螺栓的保护。

（6）浇筑混凝土时，注意不能污染路面，严禁将与混凝土倾倒于路面。为保证钢筋笼不被混凝土冲歪，应将混凝土从钢筋笼中间倒入基础坑内，在倒入 1/3 部分后用振动棒震实，再倒入 1/3 部分后用振动棒震实，全部倒入后再震实，保证混凝土均匀没有蜂窝、空鼓。为保证混凝土质量，浇筑的混凝土不能出现离析现象，如果出现应该重现搅拌监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。

（7）混凝土浇筑完成前，需再次确认钢筋笼的基础顶板平面水平，即用水

平尺在基础顶板垂直两个方向测量，观察其气泡必须居中，如不水平，需调整。

（8）混凝土浇筑完成后，钢筋笼的基础顶板平面应与混凝土表面齐平，对于开挖在指定绿化、道板或相关部门有要求的杆件基础，钢筋笼的法兰盘顶面与混凝土表面需距离绿化泥土表面、道板顶面 20 公分，以便于学校、公路制定的相关单位进行绿化、道板恢复，其余则与原有周边顶面齐平。

（9）混凝土浇筑完成，表面水分蒸发后有可塑性时，基础表面应二次抹面，整平，基础应成正方形，边缘整齐，棱角分明。

（10）混凝土必须要养护一段时间，以确保混凝土能达到规定的安装强度。

2、杆件基础具体施工

基础的结构、尺寸，参考下图所示：

基础尺寸图

基础的施工要求应包括：

（1）基础采用明挖法施工，基地应先平整，夯实，控制好标高；基础混凝土强度≥c25，基础尺寸满足长度≥1.0 米、宽度≥1.0 米、深度≥1.4 米，抗七级地震和十二级大风。开挖完成后确保尺寸达到要求，如上图。

（2）在浇筑基础混凝土时，应注意使定位法兰盘与基础对中，控制好预埋件的标高及水平，并应根据路况对基础法兰盘的方向进行适当的调整，地笼法兰应相对地面（水平面）下沉 20cm 至 30cm，方便施工完成后的基础恢复。

（3）基础与杆前手井之间应有穿线管，使用 pe 管，条件允许建议使用镀锌钢管，使用双管布设，强弱电分开走，且放置预留铁丝。先将铁丝的一端弯成不封口的圆圈，再将铁丝穿入管路内，在管路的两端均应留有 10～15cm 的余量。

（4）基础法兰盘上钢筋按图纸标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。

（5）地脚锚栓采用 q235 钢，连接螺栓、螺母、垫圈均采用高强度部件，并

进行防腐及对螺纹进行离心处理。

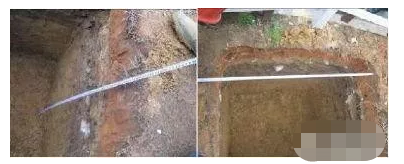

基础开挖

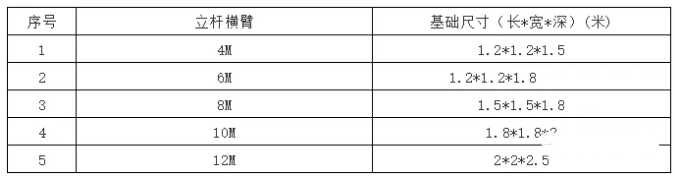

（6）杆件基础规格如下表：

杆件横臂长度单位长度宽度深度单位体积大小单位

说明：在杆件基础开挖过程中，可以根据现场实际情况做变通，当遇到大岩石、下水管道、通信线缆管道时，需要对基础尺寸做对应调整，可以适当挖长，挖宽，挖深，保证总体立方数不小于设计标准。

（7）混凝浇筑

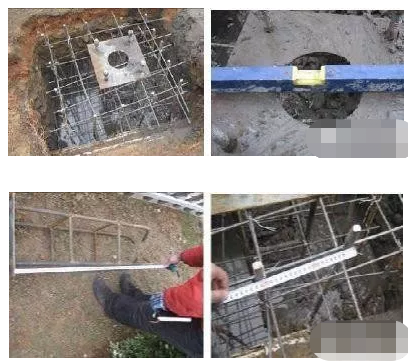

根据合同签订的要求浇筑相应标号的混凝土，混凝土浇筑到大概总方数的3/5 时，放置固定杆件的地笼，一定要注意把基础笼子上方的法兰盘压至水平位置，且法兰盘要求和下面的混凝土紧密接触，切忌留有缝隙，存在缝隙时，笼子螺杆会因为杆件的摇摆而破损，导致发生事故概率增加，过程如下图：

地笼，浇筑及水平

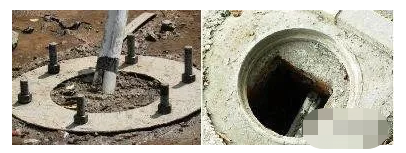

混凝土浇筑完成后，将已经弯好且管头用胶布封闭好的两根32 毫米的预留管放置到位，一端放进过线井或杆前井内，一端从地笼法兰盘的中心孔穿出，如下图：

预留管道

基础埋好后应先进行保养，水泥冬天保养7 天，夏天保养 5 天，，保养完成后安装立杆、配电箱和接地体。

三、杆件安装要求

1、杆件安装应确保设备良好固定，同时满足如下要求：

（1）应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定。

（2）杆件安装前应现场查看，以确定立杆长度、基础大小和管线长度等，保证违法采集设备设在抓拍车道的中央上方，误差在 20cm 内。

（3）杆件及杆件上所有设备安装后，杆件立柱臂应与地面垂直，杆件悬臂应与道路中心走向呈 90 度直角，杆件悬臂与立柱臂呈 91 度-92 度夹角。

（4）杆件安装后，应及时进行接地施工，对于沉降的基础，要求用细土恢复至与基础四周路面齐平，以便其他单位进行道板及绿化恢复施工。

2、杆件施工规范和要求

(1) 对现场进行安全警戒，对必要路段进行封锁，防止无关人员进入工作区域，确保施工环境的安全。

(2) 立杆中心线应与水平面垂直，横杆应与立杆垂直；需要立杆监控点的地笼法兰盘清理干净，用水平尺测量好各个方向的水平度，发现不水平的方向及时调整水平。如下图：

(3) 在立杆底部手井到各杆件出线孔之间应放置穿线用铁丝；

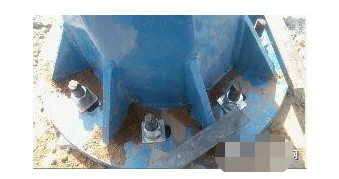

(4) 施工完毕后，地脚螺栓外露长度宜控制在70-80mm 内，用两个螺母紧固，并用黄油进行密封加以防腐保护。杆件安装起来后，紧上螺丝之前，加垫片，建议每个螺杆安放两块方形垫片，防止加固螺丝时，垫片受力变形，如下图所示：

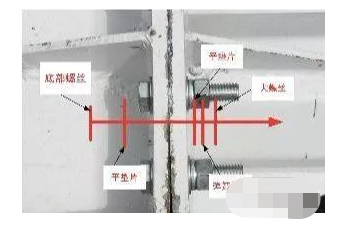

（5）横臂与主杆螺丝安装结构和配件说明如下图：

(6)杆件立好后，杆件的基础需要用混凝土将整个基座完全包封，以免螺丝在时间暴露在空气中导致生锈。在用水泥将螺丝封好之前，需将接地角铁跟杆件的法兰盘焊接好，如下图要求所示：

接地体焊接

基座水泥包封

混凝土养护冬天保养7 天，夏天保养 5 天，以确保混凝土能达到一定的安装强度。

四、杆件安装接地

1、接地体的要求

接地体结构、尺寸如下图所示；接地体施工要求应包括：

（1）应符合现行国家标准《电气装置安装工程接地装置施工及验收规范》的有

关规定；

（2）接地体的焊接应采用搭焊，搭焊长度为钢管直径的 6 倍；

（3）接地体安装点下方应无任何管道、线缆经过；

（4）接地体安装深度如接地体安装示意图所示；

（5）接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于 4ω。备注：雨后不应立即测量电阻。

（6）室外配电箱及杆件都应接到此接地极上。

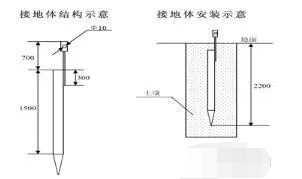

接地体安装结构图

（7）在开挖好基础的四个角分别打入 1 根热镀锌防雷角铁：两个角铁之间距离要求达到 1 米；防雷角铁要求：角铁长宽（50*50*1500）角铁上面再加焊一条扁铁（30*30*“1500”）1500mm 。

前端监控点的防雷接地接地电阻要达到4ω以下，必要时需要在基础的附近增加接地体或补加接地桩，或使用降阻剂等手段达到接地电阻的标准。立杆整体接地形式如下图：

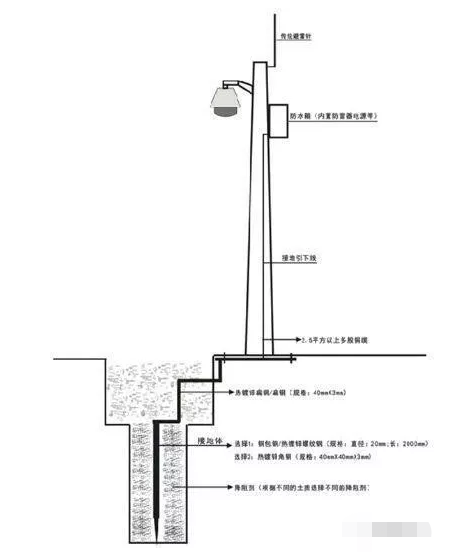

整体接地结构
