一、布线依据

根据本工程所提出的要求以及按照一贯严格遵守的工程建设原则、设计思想，并严格遵守以下国家和行业有关部门制定的各项标准和规范：

商用建筑布线标准（eia/tia568b）国际布线标准（iso11801）

建筑与建群综合布线系统工程设计规范（cecs 72：97）

建筑与建群综合布线系统工程施工与验收标准（cecs 82：97）民用电器建筑设计规范（jgj/t16-92）

2、 布线设计

监控系统中的影像信号通过线材传输到主机中，线材除了要求信号损耗率小外，还应重视环境对信号的影响，即屏蔽性能应高。而管材用来保护线材，也应根据保护级别不同，选用相应的管材。

电缆布设过程中应确保所有电缆均在钢管、金属电管或桥架内不能暴露在外，应尽量避开恶劣环境条件或易使管线损伤地段，应避开干扰较大区域。

光纤熔接盒安装于配线层与电线光缆相连，光纤熔接盒通过单模光纤跳线与设备层的网络传输设备相连。

布线过程中要标记清楚、明了，易于改线、维护、管理。中国电器装置安装工程施工及验收规范（cbj232-82）

三、光纤敷设

施工安装人员在光缆敷设前检查光缆有无断点、压痕等损伤；根据施工图纸选配光缆长度，配盘时应使接头避开河沟、交通要道和其他障碍物；光缆的弯曲半径不应小于光缆外径的20 倍，光缆可用牵引机牵引，端头应做好技术处理，牵引力应加于加强芯上，牵引力不应超过 150 千克，牵引速度宜为 10m/min,一次牵引长度不宜超过 1km;光缆两端的预留长度不应小于 8m。

光纤熔接盒安装于配线层与电线光缆相连，光纤熔接盒通过单模光纤跳线与设备层的光纤收发器相连。

监控系统信号光缆敷设一段后，应检查光缆有没损伤，且对光缆敷设损耗进行抽测，确认无损伤时，再进行接续。

光纤的接续应由受过专门训练的人员操作，持续时应当使用光功率计或其他仪器进行监视，使接续损耗最小。接续后应做好接续保护，并且安装光缆接头护套。光缆端头应用塑料胶带包扎，盘成圈置于光缆预留盒中，预留盒应固定在电杆上，地下电缆引上电杆，必须穿入金属管。

光缆敷设完毕时，需要测量通道的总损耗，且用光时域反射计观察光纤通道全程波导衰减特性曲线。

光缆的接续点和终端应做永久性标志。

1、线缆布放标准

（1）总体要求

机柜内部电缆的布放，走向及路由应该清晰、易识别。

电缆的布放应该整齐美观。

电缆的两端需要有明显标志。

电缆不能错插或者漏插。

可以进行固定的电缆插头部位都需要用锁片等装置锁紧。

信号线和强电流的电缆必须分开绑扎以防止对信号的传递产生干扰。

电缆布线时的弯脚处均应圆滑过渡，电缆弯曲半径不应该小于电缆线材直径8 倍。

布线时机柜内的多余电缆应该整理整齐后绑扎在机柜的侧面走线横梁上。

所有捆扎电缆的线扣排列方向一致，线扣的捆扎为60mm 的均匀间距。

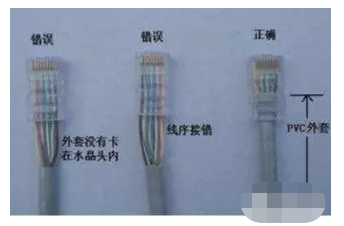

（2）网线直接用水晶头端接时，必须按照标准 568b 接法及规范压接水晶头，要求如下图;

网线接头

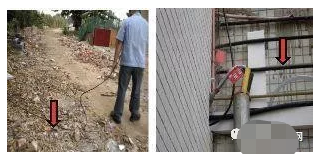

（3）通信线缆布放不能承重或受到外力的挤压和损伤。穿放线缆时，拉线用力应适度，不得野蛮施工。穿线过程中，特别是在与金属管、转线盒等断面接触时，应做好防护措施，保护好线缆护套层。线缆敷设后应平直、无扭转弯、无过度弯曲、无机械损伤。线缆敷设安装过程中，应严格控制牵引张力和曲率半径要求，避免出现打圈现象，如图:

光缆弯曲半径过小

（4）熔接好的光纤整齐盘储在光纤配线架或熔接盒内，金属加强芯与接头盒底座连接应牢固。确保光缆的受力点集中在外皮和金属加强芯上，内部的纤芯不能受力。面板上的光耦合器（光法兰）需固定牢靠，不能松动。安装效果如下图:

光缆熔接盒以及光缆固定

（5）供电电缆规格应符合规定，排列整齐，无机械损伤，导线无断股、扭绞和死弯，与绝缘子固定可靠，交流电的保护接地连接稳固，金具规格应与导线规格适配，线缆连接处做好防水。

2、标签要求

（1）线缆两端接好以后，缆线两端应贴有永久打印标签，应标明编号，标签书写应打印清晰、端正和正确。标签应选用粘贴牢固，不易损坏的材料。标签应能准确反映出端口与各类型设备的对应关系。

标签根据项目实际情况标注相关信息，一般需要标明项目站点（尤其是室外线缆）、线缆用途、线缆型号、起始端中止端、线缆编号等；如果是连接摄像机等有固定ip 的设备，还需标明 ip 地址。标签样式参考如图:

线缆标签样式

（2）敷设在室外线型较粗的光缆、电缆应挂标志牌作标记，机房、设备箱、用户端都需挂牌标识，人（手）井内应挂光、电缆标识牌，标牌的可参考以下样式制作，如下图：
