一、监控电源系统的设计原则和要求如下：

实用性：要求结合本系统的现场环境特点以及系统中各级设备的电气性能，做到实用、适用。

稳定性：要求供电系统具有高稳定性和高可靠性，以确保监控系统的各个功能模块和设备能够高效稳定的运行。

安全性：要求供电系统的各个环节，均具备绝缘保护措施。

经济性：设计出合理的电力供应网络，尽可能的节约供电线路的投入成本。可维护性：所有电力线路的敷设、电源设备的端接点及电源的分配，均要考虑到维护方便，易于检修。确保供电系统出现故障时，维护人员能在最短的时间内检测到问题并及时修复。

项目的监控点数量繁多地点分散，所以很多监控点电力部门是没有安装电表的，我们必须严格按照标准来接电，特别是环境监控点，电源的获取相当复杂，如果没有一个恰当的防范措施，就会出现安全事故。

二、接电的类型一般都为下面的两种方式：

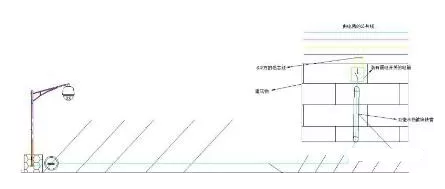

1、埋地管道接电

该方式电源的接头在架空的电力公共线上，然后通过管道移到监控的杆件上；这种接电方式在学校规划比较完善的地方，但由于客观的环境限制，埋在地表下方的管道没有任何标识，容易出现人为的开挖碰到，所以建议：

a）在公共线的下方安装一个小电箱，电箱里安装漏电开关，这样就可以防

止埋地线缆受到破坏时，及时断开电源，消除安全的隐患如供电线为铜芯线，从电力公共线到电箱这段使用铜芯线；如供电线为铝芯线，从电力公共线到电箱这段使用铝芯线，防止铜、铝芯线混接引起接头处容易氧化而导致接触不好，如下图所示：

b）上图中，从地表到建筑物套接的钢管必须为热镀锌钢管，埋地的管道使用热镀锌管，要求为至少为 30mm 的管，便于日后的扩展。

2、架空接电方式

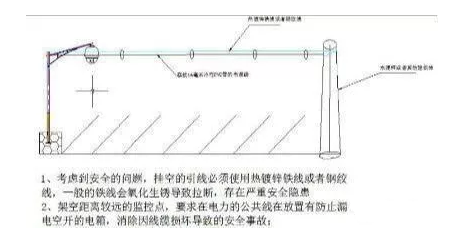

在学校规划不完善或者没有条件开挖的监控点，取电方式采用架空的方式。如果能够跟运营商的光缆同时挂空，则取电线缆必须套接冷弯pvc 管；如果单独架空，则架空的引线必须使用热镀锌铁线或者钢绞线；引线距离地面要求达到至少 6 米以上的高度，如下图所示：

注：如果架空直接连到监控杆上，距离不能超过10 米，因为距离太长，线缆在风吹的情况下摆动，会带动杆件的抖动导致球机画面晃动。

三、供电系统要求

1、电源设备除电压、电流、功率符合容量要求外，还将尽量保证稳定性，考虑到控制时的大功率电流、多个负载同时启动时造成的压降，考虑到远距离传输时造成的压降等多方面的因素。

2、电源线的敷设保证符合室外电线电缆的敷设标准和规范，并满足学校的要求。

3、供电点将选择供电能力有保障的位置接入。具体供电方式问题可根据实际情况调整；

4、供电线路采用埋地穿管的敷设方式，机箱座到杆手井敷设一管，杆手井到通信井敷设一管，杆手井到路灯灯箱在地面埋设二管，穿越马路深度为 800mm；在人行道或绿化带上敷设深度为 500mm。
