综合布线的系统阐述

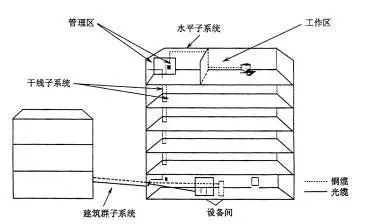

所谓的综合布线系统是布置各种建筑物内各种系统的通信线路,是将所有语音、数据等系统进行统一的规划设计的结构化布线,综合布线系统可划分成六个部分。



1、工作区子系统:

工作区是放置应用系统终端设备的地方。工作区子系统是一个从信息插座延伸至终端设备的区域。工作区布线要求相对简单,这样就容易移动、添加和变更设备。该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线以及适配器。



2、垂直干线子系统:

是综合布线系统的中心系统,主要负责连接楼层配线架系统与主配线架系统,是由设备间的建筑物配线设备和设备缆线及跳线以及设备间至各楼层配线间的干线缆线组成,主要负责连接楼层配线架系统与主配线架系统。



3、水平布线子系统:

本系统主要负责将管理子系统配线架的电缆从干线子系统延伸至信息插座位置,是由工作区的信息插座、信息插座至楼层配线设备的配线电缆或光缆、楼层配线设备和设备缆线及跳线等组成,一般来说这些系统都处在同一楼层。



4、管理子系统:

管理子系统设备设置在每层配线设备的房间内,管理子系统由交接间的配线设备、输入/输出设备等组成,管理子系统也可应用于设备间子系统,管理子系统应采用单点管理双交接口。可以定位通信线路,便于实现对通讯线路的管理。



5、设备间子系统:

设备间子系统由设备室的电缆、连接器和相关支持硬件组成,把各种公用系统设备互连起来。设备间的主要设备有数字程控交换机、计算机网络设备、服务器、楼宇自控设备主机等等。



6、建筑群子系统:

建筑物子系统的线缆布设方式有4种:架空布线法、直埋布线法、地下管道布线法和隧道内电缆布线。本系统是把其中一个建筑的电缆线通过技术延伸至本建筑群中其他的建筑中的通讯设备中,以此为楼群之间的信号连接提供可能。



综合布线有着许多优越性,主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且可节约大量的物资、时间和空间。
