仲子路门禁系统设计方案
1系统简介
门禁系统,又称为出入口控制系统,是一套现代化的、功能齐全的门禁系统,不止是作为厂区进出口管理使用,而且还有助于内部的有序化管理。它将时刻自动记录人员的出入情况,限制内部人员的出入区域、出入时间,礼貌地拒绝不速之客。同时也将有效的保护您的财产不受非法侵犯。集通道安全管理、自动化控制、警报处理、事件记录、多系统联动为一体,对厂区安全防范区域内各场所的人员出入进行控制管理,加强内部管理和重点场所的自动安全防范的管理系统。

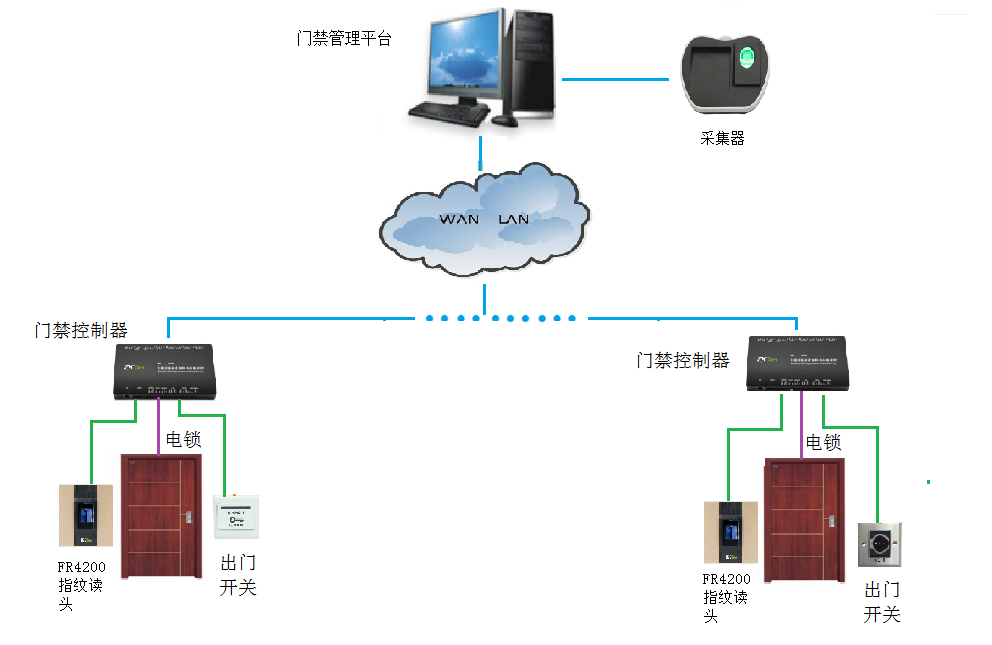

2系统拓扑图
上图为门禁系统拓扑图,门禁控制器附近预留一个ac220v的插座,作为取电口。若采用tcp/ip通讯方式,还要布一条8芯的超五类线(一般的计算机网线)到最近的局域网网络交换机或hub作为组网线。若inbi0门禁系统采用485的局域网的联网方式,需要采用双绞带屏蔽的线材,以保证系统的通讯稳定性;门禁系统采用tcp/ip的通讯方式,则选用超5类网线为通讯线材,以保证系统的正常通讯。门禁控制器和前端读头采用wiegand的通讯方式,故需要采用6芯双绞带屏蔽的线材,以保证通讯实时、稳定。
门磁是检测门开关状态的传感器,如果安装了门磁,在局域网的管理计算机上可以看到门的开关动作和门的状态,同样如果是远端internet控制管理,就可以看到几千公里之外的门的开关动作和门的状态。如果用户不需要可以不安装。门磁的线材选用两芯线材即可。
红外线出门开关可以直接控制开门,只要将手靠近红外线开关,控制器就执行开门动作,还可配备红外遥控按钮,这样不需要走到门跟前可在办公桌前就能为客人开门。
3开门验证模式
模式一:刷卡模式
员工在读头上刷卡进行身份验证识别,经过识别确认合法身份后,控制器驱动对应的电锁打开门,同时与监控摄像设备联动抓拍,并记录保存进门信息。
模式二:指纹识别模式
员工将手指置于读头上,指纹读头将采集到的指纹和登记的指纹信息进行比对,经过识别确认合法身份后,控制器驱动对应的电锁打开门,同时与监控摄像设备联动抓拍并记录保存进门信息。
模式二:人脸识别模式
员工将人脸对准于人脸识别仪上验证识别,经过识别确认合法身份后,控制器驱动对应的电锁打开门,同时与监控摄像设备联动抓拍,并记录保存进门信息。
4系统特点和功能
4.1系统特点
稳定:整个系统产品从部件结构、硬件电路,到软件均由中控智慧下属机构设计及制造,执行同一品质标准,确保设备整体运行的稳定性。
安全:完善的使用授权许可管理,保障用户合法的使用权力;通讯采用加密方式,网络上其他设备不能进行拦截,对系统重要的数据进行加密存贮,保证重要的数据文件的高度安全性。
便捷:系统采用b/s架构,管理员可通过ie浏览器即可访问系统管理界面,远程进行登记、修改、查询等操作。
高效:可以持续不停地实时收集各控制器产生的事件,将所有收集的事件进行分类,定时保存至硬盘,对于报警信息则立即发出报警声或语言提示。
4.2系统功能
1)基本功能
一个控制器可控制一个或多个读头;
可控制各种不同的电控锁;
对所有卡实行分级管理,根据其身份确定通行权限;
可设置多个时间段,控制门锁启闭,每个时间段起始值任意定义;
数据支持双重备份,上传服务器备份、sd卡备份;
图像抓拍功能:对于进出功能验证的人员,验证时抓拍现场实时图片,并把图片作为记录保存;
非法开门,强行开门,超时未关门等自动报警,合法人员在授权时间段以外试图开门时,视同非法处理;
具备互锁、反潜功能;
可设置门的不同工作状态;
开门延时可调;
可脱机或联网使用;
可以配置后备电池保证工作正常;
采用e²prom技术,即使在行电状态下,也不会丢失任何数据,最长保存时间10年;
系统软件针对不同级别的操作人员分配多种级别的操作权限,不同的用户可进入不同的控制界面。
2)联动功能
安防联动:开门动作(包括非法闯入,门锁被破坏)时,启动联动监视系统,发出实时报警信息可连接多个防区,连接的探头具有防撤的功能;
消防联动:当出现火警时,自动打开相应区域通道;
3)集中管理
发卡中心统一对人员出入权限设置、更改、取消、恢复;
发卡中心可远程控制开门;
后台管理工作站可建立统一用户资料库;
实时采集每个出入口的进出资料(时间、人员、是否非法等相关信息),同时可按各用户进行汇总、查询、分类、打印等。
4.3系统设备介绍
4.3.1门禁设备

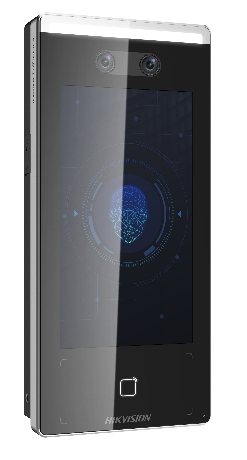

设备型号:ds-k1t671g-k
1ds-k1t671系列人脸识别门禁一体机是一款高性能、高可靠性的人脸识别类产品,依托深度学习算法,识别速度快、准确率更高,支持人脸识别(1:n)、指纹、卡片识别等多种验证方式,窄边框设计搭配7英寸触摸屏,超大屏幕占比率,壁挂式安装,主要应用于平安社区、企事业单位、政府大楼、金融网点、监狱等室内外场所。
产品特征
7英寸lcd触摸显示屏,屏幕比例16:9,屏幕分辨率1024*600,可显示软件界面及操作提示,设备实时检测最大人脸,具有人脸框提示设计,方便用户校准;
采用200万宽动态摄像头,最大视场角120°,面部识别距离大约2m,适应1.2m-2.0m身高范围,支持手机照片、视频防假,支持远程视频预览,支持识别二维码(需选择2.8mm焦距镜头型号设备,与门口机可识别二维码类型保持一致);
采用星光级图像传感器,无需白光补光灯,在暗光或无光环境下人脸识别效果不受影响;
设备采用深度学习算法,支持5000人脸库,人脸比对时间≤0.2s/人,人脸验证准确率≥99%,识别速度快,准确率高;
设备支持多种认证方式:刷卡、指纹、人脸、刷卡 密码、刷卡 指纹、刷卡 人脸、刷卡 指纹 密码、刷卡 指纹 人脸、刷卡或指纹、指纹 密码、指纹 人脸、指纹 人脸 密码、指纹或人脸、人脸 密码;
(注:密码指一人一密,需与人脸、卡片或指纹关联,不能单独使用)
设备支持普通卡/残疾人卡/黑名单/巡更卡/来宾卡/胁迫卡/超级卡/解除卡等多种卡片类型。
设备支持多重卡开门功能、首卡开门功能、超级卡和超级密码开门、中心远程开门、多重卡认证 远程授权(n 1)开门功能、在线升级功能、单门反潜回功能;
设备支持门禁时段管控(计划模板),按需授权开门;
设备支持防拆报警、门被外力开起报警、胁迫卡和胁迫码报警、黑名单报警;
设备可存储用户数据(可通过本地注册、tcp/ip传输或用u盘将用户数据导入到设备中),支持在断网模式下单机运行;
设备可进行本地管理,支持本地注册人脸、查询、设置、管理设备参数等;可通过u盘导入用户数据、人脸及门禁参数,也可通过u盘导出联动抓拍照片(需通过客户端配置事件联动保存抓拍图片);
设备支持数据网络上传功能,可将设备比对结果及联动抓拍照片实时上传给平台;
设备支持断网续传功能,设备离线状态下产生事件在与平台连接后会重新上传;
设备支持通过rs485外接1个读卡器(不支持指纹读卡器)或外接门禁主机,还可通过rs485接入门控安全模块,防止主机被恶意破坏的情况下,门锁不被打开;
设备支持通过韦根接口外接门禁主机或韦根读卡器;
设备支持和云眸、4200客户端、室内机、管理机进行可视对讲功能;
设备支持远程视频预览功能,可以通过rtsp协议输出视频码流,编码格式h.264;
设备支持ntp校时、手动校时、自动校时功能;
设备可输出认证结果固定语音提示;
设备支持看门狗守护机制,防拆设计,保障设备运行稳定性。

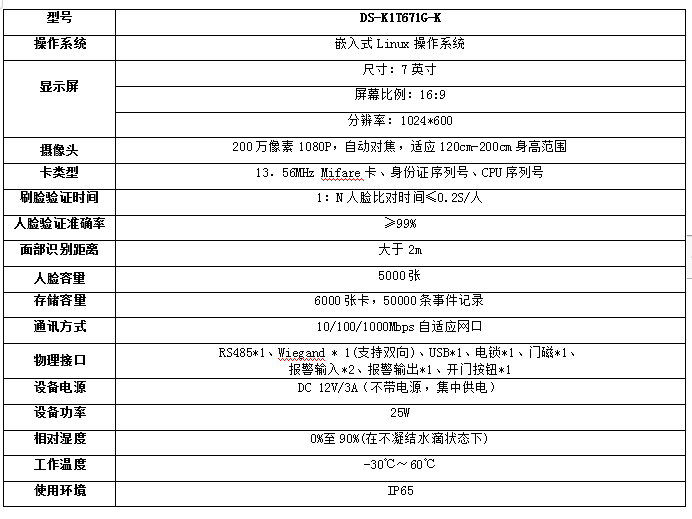

技术参数
备注1:高安全级别场所,请使用多重认证方式。
备注2:人脸防假功能默认开启。
产品尺寸图
t671
4.5锁种类及使用环境
单门磁力锁:适用于单开木门及单开玻璃门:断电常开
双门磁力锁:适用于双开木门及双开玻璃门:断电常开
电插锁:适用于木门及玻璃门:断电常开
阴极锁:适用于单开木门:有断电常开及断电常闭两种
灵性锁:适用于楼宇门、防火门、防盗门、办公门、消防通道门等。
