1系统简介

随着改革开放的深入、国民经济的持续发展和综合国力的不断增强，人们对工作和生活环境的要求也不断提高，为了满足人们对拥有一个安全、高效和舒适的工作和生活环境的迫切需求，我国自上个世纪九十年代开始大量建造智能建筑，其数量正呈现爆炸式的增长势头。

在这个背景下，作为智能园区重要组成部分的“一卡通”系统，也伴随着智能园区风潮而不断地发展。智能园区一卡通系统是园区智能化综合管理的重要标志，智能化园区一卡通可轻松实现对门禁、通道、考勤、访客、梯控、停车场、巡更以及视频监控系统的有效管理。内部人员与访客间可以有序的进出，同时，访客与通道、门禁、梯控间无缝对接，互相联动，从而实现完善的园区智能化管理，为人们提供一个高效、便捷、安全、可靠、舒适、节能环保的工作环境。

2设计原则

实用性：一卡通系统的功能应符合实际需要，不能华而不实。如果片面追求系统的超前性，势必造成投资过大，离实际需要偏离太远。因此，系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性），使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。

稳定性：由于一卡通系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。

安全性：系统中的所有设备及配件在性能安全可靠运转的同时，还应符合中国或国际有关的安全标准，并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。

可扩展性：系统的技术不断向前发展，用户需求也在发生变化，因此一卡通系统的设计与实施应考虑到将来可扩展的实际需要，亦即：可灵活增减或更新各个子系统，满足不同时期的需要，保持长时间领先地位，成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。同时可以扩展为梯控系统、报警系统。

易维护性：系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作，插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。

先进性：在保证稳定性实用性和便捷性的前提下，门禁产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足门禁使用中的要求和需求。

3设计标准

《安全防范工程技术规范》.（gb 50348-2004）；

《安全防范系统验收规则》.（ga308-2001）；

《安全防范系统通用图形符号》.（ga/t74-2000）；

《防盗报警控制器通用技术条件》.gb12663-90；

《民用建筑电气设计技术规程》.（jgj/t 16-1992）；

《建筑防雷设计规范》.（gbj57-83）；

《视频安防监控系统技术要求》.（ga/t367-2001）；

《信息技术设备的安全》.（gb4943-2001）；

《中华人民共和国通信行业标准》.（yd/t926）；

《城市市政综合监管信息系统技术规范》.（cjj/t.106-2055）；

《安全检查防范系统通作图形符号》.（ga/74-1994）；

《消防联动控制设备通用技术条件》.（gb.16806—1997）；

《安全防范系统验收规则》.（ga308-2001-94）；

《电气指标标准》.eia-422 eia-485；

《报警传输系统串行数据接口的信息格式和协议》.（ga/t379-2002）。

4系统设计

4.1访客系统

访客管理系统是指一套能有效快捷的管理公司外以及内部人员进出公司大门所需要填写进出记录等相关信息的管理软件，一般是公司前台和企业大门处使用，掌握并管理企业的来访人员动态。智能访客系统就是使用自助式访客机快速登记访客人员信息，可阅读二代证、一代证、护照、驾照，并可现场拍照。具有临时智能卡发放与管理功能，与通道、门禁、梯控联动工作。访客管理系统可无缝集成通用身份识别系统，使单位内外人员出入都能得到很好的管理，大幅提升场所安全级别。

系统拓扑图

系统特点

功能强大：系统除了可以采集到人员出入的身份证件的传统信息外，还可以采集到人员出入的图像信息的全方位信息；加强了出入登记凭证的收发管理、存档、分析等功能。

使用高效：通过建立规范的操作流程和智能化信息采集模式，使工作人员可以完整收集出入信息，提高工作效率，减少人为差错。

结构灵活：系统结构灵活，适用于多种行业部门。

操作简单：用户界面操作简单，充分考虑到使用人员的计算机知识较少的特点，全部使用工作人员熟悉的业务流程、提示用语和操作方式，即使不懂计算机的人也能熟练使用本软件，完成业务处理。

性能稳定：系统性能稳定，严格按照软件工程的规范进行管理和开发，充分利用面向对象技术，以数据库为平台，利用windows系统的内存管理和多任务特性，从技术保证了系统的稳定性、可靠性和先进性。

系统功能

证件cis识别通过先进的cis证件扫描仪，直接读取二代身份证证件的相关信息，无需来访人进行手写，有效地保证登记信息的正确性，对于其他非标准证件，则可以直接扫描即可；

ic卡身份证阅读功能可以通过产品内置的ic卡身份证阅读器读取二代证的信息，直接把身份证中的相关信息读入系统内；

数据海量存储功能数据存储功能强大，不遗失、不泄露，可存储40万人的资料（按每天200人次，可使用5年以上）；

登记数据检索功能用户可以按照自身的需要，设定各种查询条件，对以往的登记数据进行快速检索；

登记数据统计功能通过用户自己设定的统计要求，对以往登记数据进行快速统计；

证件图片保存功能本产品还可以有效保存来访人的照片和身份证，来访事由，携带物品等资料，保证资料的真实完整。可以方便门卫工作人员快速辨认来访人；

打印访客单功能自动打印会客单发放临时卡，简洁高效，数据随时备份；

数据网络管理功能管理者能够通过局域网进行管理，需在电脑上安装访客管理系统；

数码摄像功能能够在登记过程的同时也可以通过摄像头进行拍照，并将拍摄照片进行保存。

内部人员通过内网登录访客管理平台进行预约，访客亦可通过被访人提供的预约登记平台网上预约登记。

数据网络共享功能对于多台访速访通同时登记的情况下，所有登记数据可以通过网络进行实时共享，方便来访人任意选择进出口；在与访客系统联网的任意电脑上查询、统计并打印来访人员信息。

出门注销功能访客将进门时领取的访客卡，出门时交给门卫，门卫给与注销，防止其他人替代注销，增加安全性。

4.2车牌识别道闸系统

4.2.1系统介绍

利用自动挡车器、车牌识别等出入口设备做联动整合，除可管制车辆的进出外，亦可进一步管制车位数量的管控，对于每辆车停车时间亦可计算或限制，更加强防盗/防弊功能，使对通过出入口的车辆能更有效的辩识和管理。

4.2.2系统结构

牌识收费系统拓扑

4.2.3结构说明

出入口控制系统由前端子系统、传输子系统、中心子系统组成，实现对车辆的24小时全天候监控覆盖，记录所有通行车辆，自动抓拍、记录、传输和处理，同时系统还能完成车牌、车主信息管理等功能。

前端子系统

负责完成前端数据的采集、分析、处理与上传，负责车辆进出控制，主要由电动挡车器模块、车牌识别模块等相关组件构成。主要设备如下：

电动挡车器模块主要设备：

电动挡车器

手动按钮能作 “升闸”、“降闸”及“停止” 操作

支持软件控制“升闸”、“降闸”及“停止” 操作

停电自动解锁、停电后可用摇把手动抬杆

具有便于维护与调试的“自栓模式”

配备车辆检测器，使具有“车过自动落闸”“防砸车”功能。

可选配路闸及通道两对红绿灯

备丰富的底层控制及状态返回指令，使电脑可对电动挡车器作最完备的控制

可根据需要增加其它特殊功能

遥控发射接收器

接收无线遥控信号，并转换开关信号。

遥控发射器

发送无线信号。

防砸雷达

道闸雷达采用国际先进的微波高精度定位技术和高速数字信号处理技术，具有高精度、免调试、高稳定性等特点。道闸雷达由防砸雷达和触发雷达两部分组成，其中防砸雷达用于控制自动闸杆的升降，避免“砸车”、“砸人” 现象发生。

微信二维码

入口二维码用于处理无牌车或者车牌污损无法识别的情况，车主可以用微信扫该二维码，用自己的微信公众号的账号来代替车牌作为本次停车的唯一识别码。通过该识别码可以实现自主出入场与自助缴费。

出口二维码用于处理无牌车与污损车牌车辆的自助出场与自助缴费。也可以用于处理正常车辆的缴费异常情况，例如超时续费、补交费用。

车牌识别模块主要设备：

出入口补光抓拍单元

出入口补光抓拍单元是由防护罩、抓拍机及补光灯组成，包含led高亮补光灯，采用高清晰逐行扫描cmos，具有清晰度高、照度低、帧率高、色彩还原度好等特点。

触发雷达

用于检测车辆，触发出入口抓拍单元抓图。

出入口控制终端

出入口控制终端负责进行前端数据采集、处理、上传后端平台，可实现实时视频、抓拍图片显示、进出抓拍图片关联、实时报警信息显示、系统日志显示、软件开/关闸、高峰期锁闸、设备连接状态显示、报警联动等功能。

led显示屏

室外led显示屏用于显示“中心发布信息”，实时显示“车牌号码”、“余位数”、“收费金额”等信息。

网络传输子系统

负责完成数据、图片、视频的传输与交换。其中前端主要由交换机、光纤收发器等组成；中心网络主要由接入层交换机以及核心交换机组成。

前端ip设备通过交换机汇聚，通过局域网或光纤连接中心机房。

前端是200万像素高清摄像机，传输码流为4mbps或8mbps，因此前端点位网络带宽建议不低于百兆。

前端监控点通过局域网或光纤接入中心机房，中心用于连接前端局域网的带宽不小于100m，用于中心网络交换的带宽不小于1000m。

后端平台管理子系统

平台完成数据信息的接入、比对、记录、分析与共享。由以下软件模块组成，包括：数据库服务器、数据处理服务器、web服务器。其中数据库服务器安装数据库软件保存系统各类数据信息；数据处理服务器安装应用处理模块负责数据的解析、存储、转发以及上下级通讯等；web服务器安装web server负责向b/s用户提供访问服务。

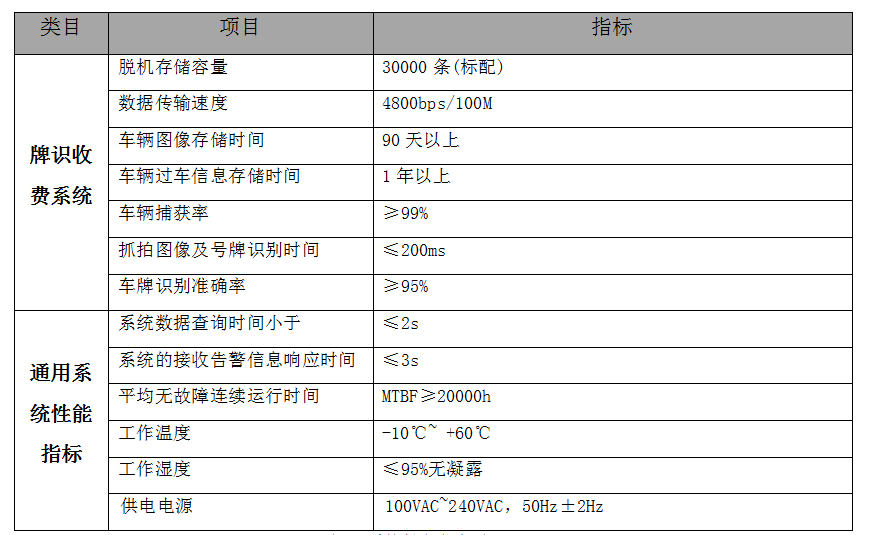

4.3系统性能指标
